FAQs sobre robolink® W – Kit de construcción para articulaciones robóticas
Preguntas frecuentes

1) ¿Qué articulaciones igus® están disponibles directamente desde almacén?

2) ¿Qué ángulos permiten? ¿Cuánto pesan? ¿Qué par de fuerzas ofrecen?

3) ¿Cómo pueden combinarse las articulaciones?

4) ¿Qué significa «kit de construcción modular»?

5) ¿Por qué no es posible reconfigurar los brazos articulados de forma simple?

6) ¿Qué longitudes/fuerzas de los cables se necesitan para mover las articulaciones?

7) ¿Qué componentes se incluyen al solicitar una articulación robótica?

8) ¿Qué componentes se incluyen al solicitar un brazo articulado?

9) ¿Qué componentes se incluyen al solicitar un «sistema robótico completo»?

10) ¿Qué sensores de ángulo se utilizan?

11) ¿Los brazos articulados pueden utilizarse bajo el agua?

12) ¿Qué tipos de accionamiento están disponibles?

13) ¿Cómo se controlan los brazos articulados robolink®?

14) ¿Qué se necesita para utilizar el programa de código abierto IME (editor de movimiento igus®)?

15) ¿Qué materiales se utilizan?

16) ¿Qué tipo de pinzas pueden utilizarse?

17) ¿Qué precio tienen las articulaciones y los sistemas?

18) ¿Dónde puedo encontrar más información?

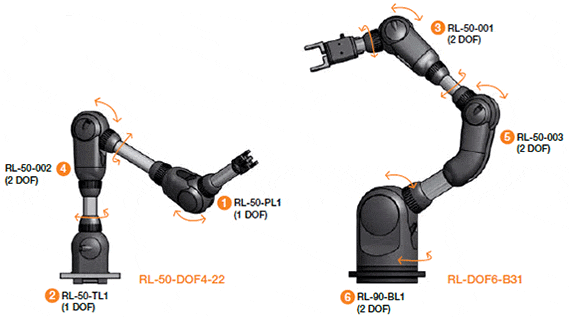

1) ¿Qué articulaciones igus® están disponibles directamente desde almacén?

Actualmente están disponibles 6 tipos de articulaciones

1 – RL-50-PL1: articulación estrictamente giratoria
2 – RL-50-TL1: articulación estrictamente rotatoria
3 – RL-50-001: articulación de 2 ejes con +/-90° de rango de giro (clásica)
4 – RL-50-002: articulación de 2 ejes con +130°/-50° de rango de giro (asimétrica)
5 – RL-50-003: articulación de 2 ejes con +180°/0° de rango de giro (mociones abatibles)
6 – RL-90-BL1: articulación básica de 2 ejes, (grande y potente)

También es posible solicitar articulaciones a medida.

2) ¿Qué ángulos permiten? ¿Cuánto pesan? ¿Qué par de fuerzas ofrecen?

En la siguiente tabla encontrará la información básica sobre las articulaciones igus®. También está disponible en nuestro catálogo.

Número de pedido	Número de cables		Ángulo pivotante		Ángulo rotatorio		Peso	Carga máx.
	Accionamiento incorporado	Accionamiento opcional	Estándar (con tope)	Opcional (*sin tope)	Estándar (con tope)	Opcional (*sin tope)	[gr]	Pivotante [Nm]	Rotatorio [Nm]
1º Articulación pivotante RL-50-PL1	2	4	180° (±90°)	210° (±105°)	-	-	235	12	-
2. Articulación rotatoria RL-50-TL1	2	8	-	-	340° (±170°)	540° (±270°)	245	-	5
3º Articulación de 2 ejes RL-50-001	4	4	180° (±90°)	210° (±105°)	340° (±170°)	540° (±270°)	345	12	5
4º Articulación de 2 ejes RL-50-002	4	4	180° (+130°/-50°)	240° (+135°/-105°)	340° (±170°)	540° (±270°)	345	12	5
5º Articulación de 2 ejes RL-50-003	4	4	180 ° (+180°/0°)	235° (+180°/-55°)	340° (±170°)	540° (±270°)	400	12	5
6º. Articulación básica RL-90-BL1	4	8	180° (±90°)	190° (±95°)	180° (±90°)	-	1250	20	10

Catálogo (PDF)

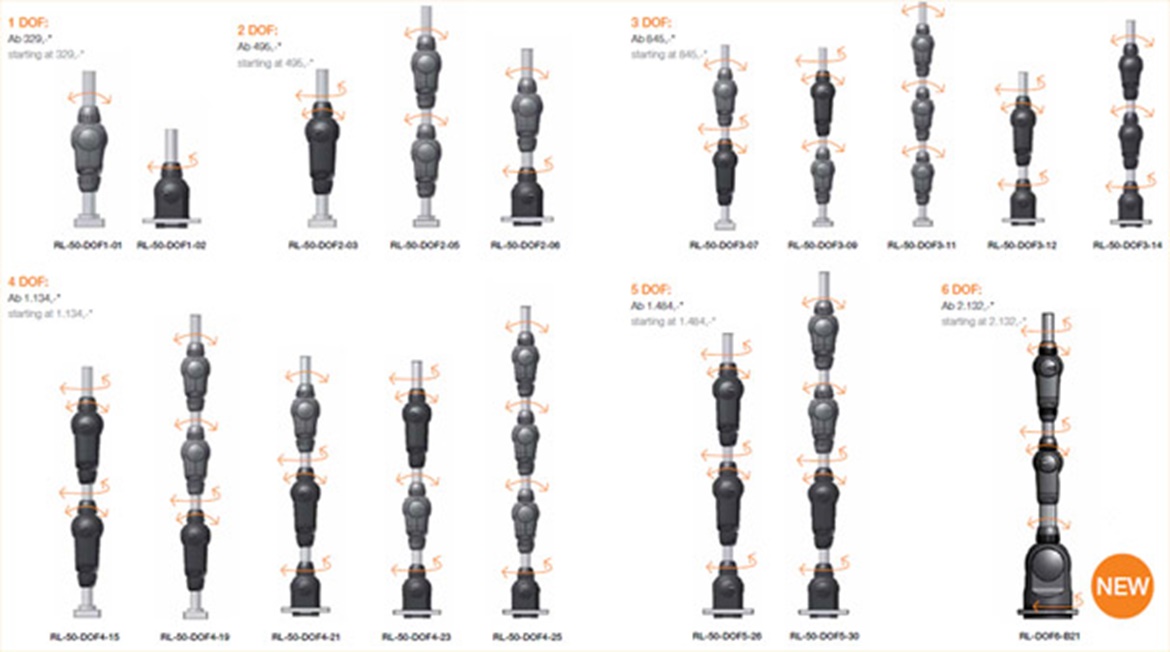

3) ¿Cómo pueden combinarse las articulaciones?

Cada articulación está equipada con cables metálicos que deben guiarse hacia la siguiente articulación situada debajo. Esto hace que no todas las combinaciones sean posibles. Sin embargo, es posible combinar articulaciones individuales de 1 a 6 DOF e implementar cinemáticas muy diferentes. En todo caso, nuestros técnicos estarán encantados de asesorarle siempre que lo necesite. La siguiente imagen muestra algunas de las infinitas combinaciones posibles incluyendo los nuevos modelos de articulaciones, como el RL-50-003 y el RL-90-BL1.

4) ¿Qué significa «kit de construcción modular»?

igus® ha desarrollado el kit construcción robolink® igus® con el objetivo ofrecer a sus clientes el acceso a componentes individuales mecánicos para construir su propio sistema robótico. En función de la complejidad del modelo pueden configurarse y solicitarse brazos articulados de varios grados de complejidad. igus® produce brazos de acuerdo con los requisitos de sus clientes y suministra sistemas listos para conectar. Sin embargo, conectar articulaciones no resulta tan sencillo como juntar las famosas piezas de LEGO®.

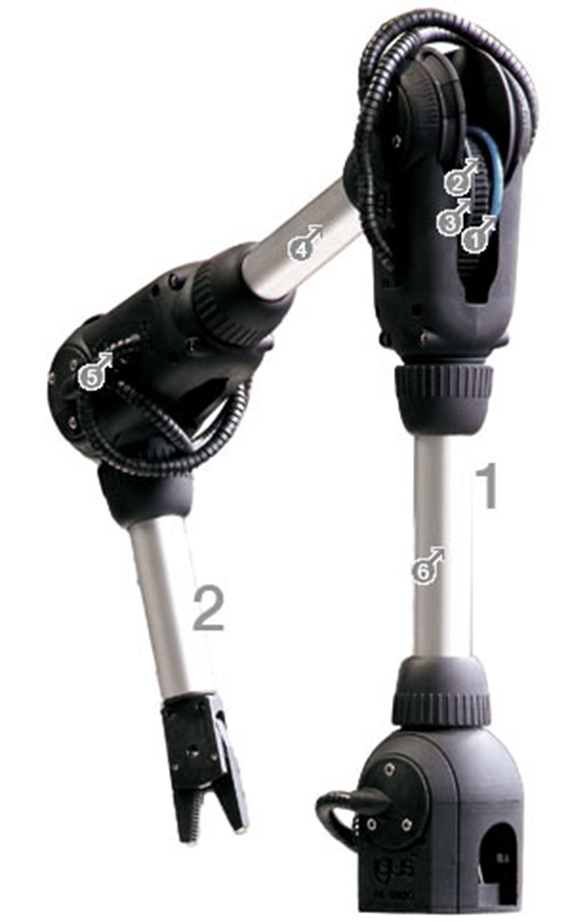

5) ¿Por qué no es posible reconfigurar los brazos articulados de forma simple?

Todas las articulaciones operan con cables metálicos. Por cada grado de libertad se necesitan 2 cables (principio antagónico). Si los cables de una articulación (2) se pasaran por la articulación situada debajo sin una guía (1), el movimiento de cada una ya no sería independiente del de la otra. Para conseguir esta independencia es necesario que el cable de la articulación superior (2) esté desacoplado de la moción de la articulación inferior (1). Esto se consigue con un sistema especial con cables Bowden situados en la apertura de la articulación inferior (véase la ilustración a continuación). De esta manera los cables se mueven libremente uno al lado del otro en el interior de los tubos que conectan las diferentes articulaciones.
Los brazos robóticos multieje de igus® siempre se suministran con el sistema con cables Bowden montado y el robot listo para instalar con todos los cables y tubos configurados como se desee.

Manguera neumática (pinza)

Sistema cuádruple de cables Bowden

Cable de sensor - articulación 2

En el tubo se mueven 4 cables libremente

Sistema individual de cables Bowden para rotación

En el tubo se mueven 8 cables libremente

6) ¿Qué longitudes/fuerzas de los cables se necesitan para mover las articulaciones?

El punto de trabajo de los cables en el interior de la articulación depende del tamaño:
RL-50: diámetro efectivo: 50 mm (moción rotatoria y pivotante)
RL-90: diámetro efectivo: 90 mm (moción pivotante), o 120 mm (moción rotatoria)

Para una articulación RL-50, el cable se calcula de la siguiente forma
π x d/4 ≈ 39 mm para un ángulo de 90°
π x d/2 ≈ 79 mm para un ángulo de 180°

La fuerzas de los cables (dependiendo del par de fuerzas) puede llegar a ser de hasta 600 N.

7) ¿Qué componentes se incluyen al solicitar una articulación robótica?

Articulación robótica en plástico (PA 2200), montada y con cojinetes (aluminio anodizado duro = estándar)

Cables Dyneema

Barras de aluminio (estándar = 100 mm cada una, longitudes especiales bajo petición)

Sensores de ángulo opcionales (-WS), cable de sensor de 3 m, confeccionado y probado. Niples como elementos de conexión y sin costes adicionales acorde con los requisitos del cliente.

8) ¿Qué componentes se incluyen al solicitar un brazo articulado?

Articulaciones montadas tal y como se indica en la pregunta 7

Cables guiados a través del sistema especial de cables Bowden tal y como se indica en la pregunta 5

Tubos de aluminio para la conexión de articulaciones confeccionados a medida

Placa de montaje en la base del brazo robótico

Cables de sensor guiados(WS opcional), confeccionados y probados de 3 m cada uno. Niples como elementos de conexión y sin costes adicionales acorde con los requisitos del cliente.

9) ¿Qué componentes se incluyen al solicitar un «sistema robótico completo»?

Un brazo articulado como el descrito en la pregunta 6, pero con una unidad de accionamiento MIT adicional que consiste en:

Motores paso a paso igus® (cantidad en función de la cantidad de ejes del brazo)

Un reductor planetario para cada motor

Rueda de accionamiento para conectar los cables al accionamiento

Herramienta de tensión para retensar la rueda de accionamiento

Disponibles varios modelos de carcasas para los motores y la base del brazo robótico

montadas, pretensadas y probadas

Los siguientes componentes NO están incluidos:

Pinzas y otros accesorios (disponibles en igus®)

Sistemas de control

Cables de motor (disponbles en igus®)

10) ¿Qué sensores de ángulo se utilizan?

De forma opcional las articulaciones pueden equiparse con sensores de ángulo incremental de Austriamicrosystems (AS5304A). De momento, los encoders absolutos no son técnicamente aptos. Para definir la posición inicial se utiliza un sensor Hall situado en el punto donde se realizan los movimientos pivotantes o rotatorios de la articulación. Esto significa que, en primer lugar, cada articulación tiene que colocarse a su posición de «inicio» al encenderse. Encontrará más información sobre el cableado de los sensores y la asignación de los cables en nuestros documentos técnicos.

La resolución de los encoders es la siguiente (varía en función de cada articulación):

4.640 señales / 360° en el caso de movimientos rotacionales del tamaño de la articulación RL-50
(29 pares de polos x 160 señales/pares de polos) ≈ 0,078°

4.960 señales / 360° en el caso de los movimientos pivotantes del tamaño de la articulación RL-50
(31 pares de polos x 160 señales/pares de polos) ≈ 0,073°

9.920 señales / 360° en el caso de todos los movimientos del tamaño de la articulación RL-90 («Base»)
(62 pares de polos x 160 señales/pares de polos) ≈ 0,036

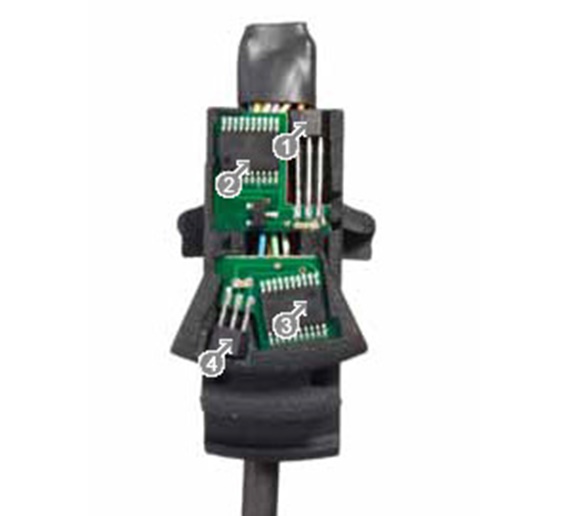

Unidad de sensor para 2 grados de libertad (DOF) (RL-50-001/002 y 003)

Sensor Hall para moción rotatoria

Encoder para movimientos rotatorios

Encoder para movimientos pivotantes

Sensor Hall para moción rotatoria

Sensores estándar:
Sensores de ángulo incremental magnético. Los sensores tienen una resolución de ~0,07° por eje. Todas las unidades de sensor están listas para instalarse en las respectivas articulaciones. Cada una con un cable de sensor de 3 m (6 cables por DOF)

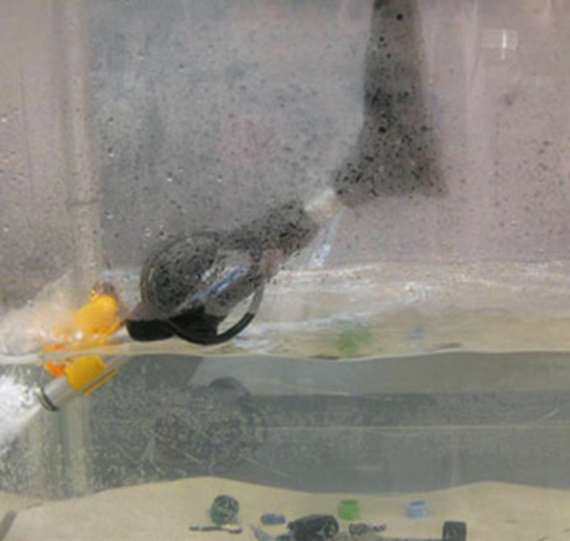

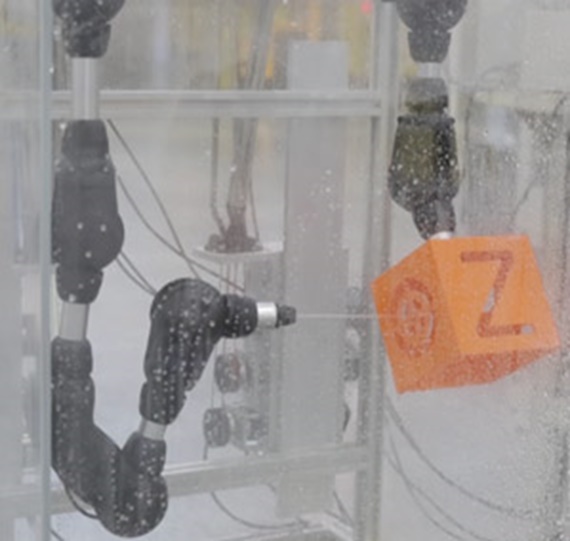

11) ¿Los brazos articulados pueden utilizarse bajo el agua?

Sí, los componentes principalmente están fabricados de plástico (PA2200), aluminio anodizado, acero inoxidable (tornillos), cables Dyneema (PE) y niples de bronce. También pueden solicitarse sensores con una versión apta para aplicaciones en contacto con agua (-ES= encoder sellado).

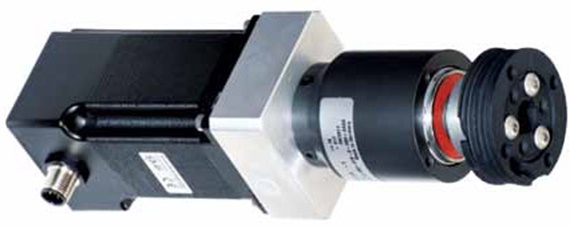

12) ¿Qué tipos de accionamiento están disponibles?

Para el movimiento de los cables pueden utilizarse una gran cantidad de accionamientos. Entre otros, accionamientos manuales (palancas), componentes neumáticos (músculos neumáticos) o motores eléctricos (motores BLDC, motores DC, motores de servo,motores lineales, motores paso a paso). igus® también ofrece la opción de solicitar motores paso a paso con un reductor planetario. Actualmente están disponibles los siguientes:
- NEMA23 motor paso a paso (versión cable trenzado o conector) con reductor planetario 1:16
- NEMA17 motor paso a paso (versión cable trenzado o conector) con reductor planetario 1:35

Motor paso a paso

Reductor planetario

Rueda de accionamiento tensionable

13) ¿Cómo se controlan los brazos articulados robolink®?

igus® no desarrolla, construye ni suministra sistemas de control. El alcance de suministro del sistema robolink® se limita a brazos articulados y unidades de accionamiento.
La obtención o producción de sistemas para el control de componentes deberá hacerse de forma externa.

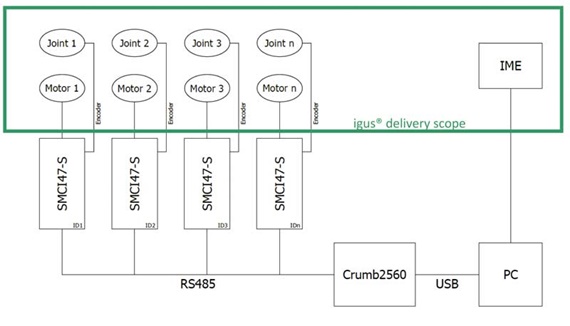

igus® ofrece un programa de control gratuito para brazos articulados robolink® accionados mediante nuestros motores paso a paso (código abierto). Este programa tiene una interfaz de usuario simple e intuitiva para la configuración de posiciones angulares y movimientos simples. Sin embargo, no es compatible con otros sistemas y El control del perfil (o la cinemática inversa) no está incluido. Pra utilizar el programa editor de moción de igus® (IME) se necesita una configuración específica del ordenador. Se trata básicamente de unidades de control para motores paso a paso NANOTEC® (SMCI47-S2) y un chip ATmega Crumb2560. El chip ATmega de igus® estará disponible en primavera de 2014 (actualmente está disponible el chip CHIP45). Se necesita la configuración siguiente:

Configuración del equipo: unidad de control SMCI47-S2 para motores paso a paso NANOTEC, un chip de memoria ATmega Crumb2560 y un módulo USB.

14) ¿Qué se necesita para poder utilizar el programa de código abierto IME (editor de movimiento de igus®)?

Este programa puede descargarse de forma totalmente gratuita. Se trata de una interfaz gráfica de usuario que permite programar y guardar movimientos simples. El control del perfil (o la cinemática inversa) no está incluido.

Documentación actualizada para instalar el programa IME (alemán)

15) ¿Qué materiales se utilizan?

Articulaciones: Componentes de poliamida PA 2200, tornillos de acero inoxidable, cojinetes hechos de aluminio anodizado duro, iglidur® J o acero inoxidable.

Tubos conectores: Aluminio anodizado o GRP/CRP como alternativas

Cables:Cables Dyneema, niples de bronce para los extremos de cables.

16) ¿Qué tipo de pinzas pueden utilizarse?

Los brazos robóticos de igus® permiten el uso de cualquier tipo de pinza. Sin embargo, debido a la relativamente baja capacidad de carga del sistema, las pinzas deben ser lo más ligeras posibles. En el mercado existe una amplia gama de pinzas neumáticas de peso ligero. Por ejemplo, pinzas de las compañías SCHUNK, FESTO o FIPA. Si se prefiere no utilizar componentes neumáticos, como es habitual, pueden utilizarse pinzas eléctricas. En el mercado hay una gran variedad de pinzas eléctricas de peso muy ligero, por ejemplo GIMATIC, SCHUNK o SOMMER (sin embargo, su precio es considerablemente superior al de las pinzas neumáticas simples). igus® suministra pinzas plásticas simples desde 2013 cuyo motor se encuentra en el interior del tubo robolink®. Asimismo, también ofrece la opción de diseñar las mordazas a medida.

Ficha técnica de una pinza eléctrica con 2 mordazas (alemán/inglés)

Ficha técnica de una pinza eléctrica con 3 mordazas (alemán/inglés)

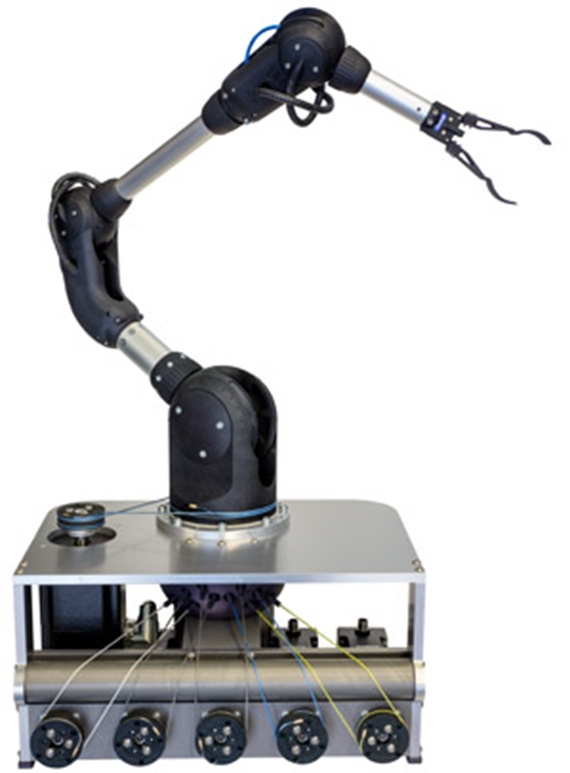

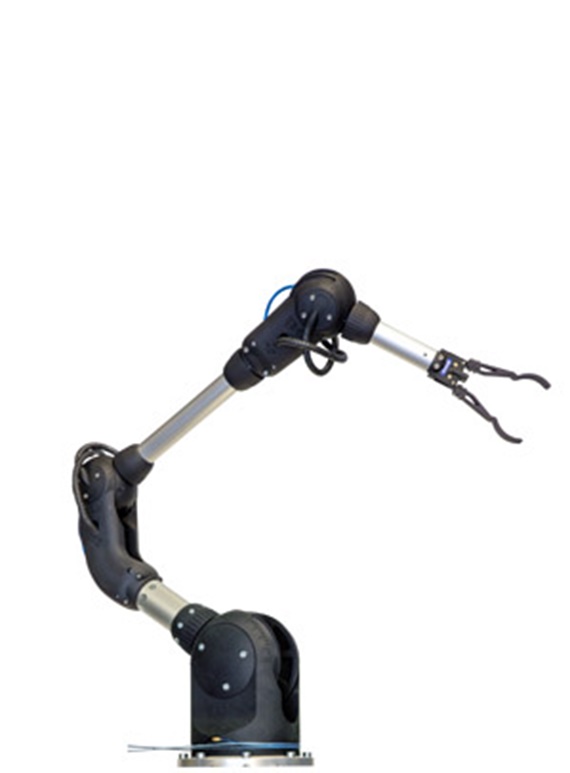

17) ¿Qué precio tienen las articulaciones y los sistemas?

En nuestro catálogo encontrará los precios de todos los sistemas y articulaciones individuales. Por norma general, un sistema completo con motores, reductores, carcasas, articulaciones y sensores cuesta poco más de 1.000 € por eje. Por ejemplo, un sistema con 6 grados de libertad (DOF) cuesta 6.000 €. El coste de un brazo articulado SIN motores (pero con sensores) es de aproximadamente la mitad (500 €/eje). Ejemplo:

6 DOF ~ 3.000 €

6 DOF ~ 6.000 €

18) ¿Dónde puedo encontrar más información?

Catálogo con los precios actualizados

Información técnica actualizada

Volver al inicio de la página

Software de control: IME de igus® para robolink®

Software de control intuitivo para programar diferentes configuraciones de brazos articulados. Encontrará la guía de inicio rápido (PDF) en la pregunta 14.

Descargar el software de control
