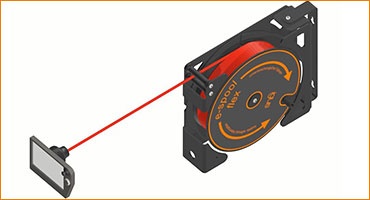

El sistema e-spool flex 2.0 es la versión igus de un enrollador de cable sin anillo colector. Pueden utilizarse cables con diámetros comprendidos entre 5 y 15 mm. El cable siempre es guiado de forma segura a través de un carril en forma de espiral que garantiza que esté correctamente enrollado en todo momento.
Contenido:
Estas instrucciones de instalación ilustradas le ayudarán a instalar el sistema e-spool flex 2.0 de forma rápida y correcta.
Con la versión mini del probado e-spool flex 2.0, el usuario puede suministrar energía sin interrupciones (es decir, sin colector) o transportar datos, aire y fluidos. Un sistema modular permite una adaptación flexible a la aplicación en cuestión. Simplemente se desenrolla: este principio se aplica ahora también en el caso de longitudes de cable cortas y cuando el espacio disponible es muy reducido. El e-spool flex mini lo hace posible.
| Referencia | Versión | Diámetro máx. del cable Ø | Longitud de extensión | |
|---|---|---|---|---|
| SPF.120.07.01.H | Con una manivela | 5-7 mm | ≤ 3m |  Hacer una consulta |
| SPF.120.07.01.SP | Con resorte | 5-7 mm | ≤ 3m | Hacer una consulta |
... en robots industriales
...en el taller de reparación de coches
... en escenarios
... en puertos
... en el almacén
... en el dentista
... en estaciones de carga para bicis eléctricas
... en la oficina
Versión I: con una manivela
Versión II: usando un destornillador sin cable
Versión III: con resorte de retención
y mecanismo de bloqueo
Versión IV: con resorte de retención, mecanismo de bloqueo y freno de retracción
| Referencia | Diámetro del cable | Ampliación | Longitud de cable requerida en el interior de e-spool flex [m] |
|---|---|---|---|
| SPF.250.08.01.* | 5-8 mm | ≤ 15 m | 4,5 m |
| SPF.250.11.01.* | 8-11 mm | ≤ 10 m | 3,3 m |
| SPF.250.15.01.* | 11-15 mm | ≤ 5 m | 2,4 m |
| Accionamiento | Descripción |
|---|---|
| H | Manual |
| T | Herramienta |
| SP | Resorte con posición de bloqueo |
| SB | Resorte con posición de bloqueo y freno |
Los cables o tubos se insertan en el e-spool con un patrón en espiral
e-spool flex al detalle desde el interior (de izquierda a derecha): carcasa, guiado en espiral, cables/tubos, carcasa de la bobina
e-spool flex al detalle desde el exterior (de izquierda a derecha): carcasa, guiado en espiral, cables/tubos, carcasa de la bobina
Al detalle: cables/tubos insertados en el guiado en espiral
Longitud de extensión de hasta 15 m
El e-spool flex 2.0 puede utilizarse en cualquier aplicación en la que un cable deba moverse libremente durante su uso y guardarse de forma segura y limpia después de este.
En su laboratorio de pruebas, el más grande del sector, igus® comparó el e-spool® flex con una solución de la competencia. La prueba evaluó las fuerzas de extracción de ambos productos
Los resultados mostraron que las fuerzas de extracción de e-spool® eran de unos 10 newtons, mientras que las del productor competidor eran casi el doble
A: e-spool flex
B: Producto competidor
C: Fuerza de extracción [N]
D: Extracción [m]
Con el nuevo enrollador de cable para los paneles de control, los usuarios de robots evitan
los enredos de cable y las interrupciones por obstáculos en la producción automatizada. Como la nueva solución no utiliza colector, la transmisión de datos y el suministro de energía y señales para el botón de parada de emergencia también pueden integrarse en el sistema. Descargue el whitepaper para aprender más sobre esta solución.
Guiado de muchos cables diferentes de forma segura en espacios muy reducidos. Los cables no están sometidos a esfuerzos de tracción
Descubra las novedades 2020 de las cadenas portacables e-chain®
Encontrará toda la información sobre los nuevos productos y las ampliaciones de gama en el catálogo.
e-spool - la alternativa al enrollador de cable de igus se utiliza en una máquina de viento extensible. En esta aplicación, el tambor enrollable e-spool ofrece mucha más flexibilidad ya que, a diferencia de los sistemas con anillos colectores, los cables y tubos para datos, aire comprimido y fluidos también pueden conectarse de extremo a extremo en un solo sistema y, sobre todo, pueden sustituirse o modificarse en cualquier momento.
Aquí podrá encontrar un resumen de más ejemplos de aplicación de nuestros clientes.
