Cables servo

Los cables de servo chainflex® de igus®, son cables flexibles para movimiento, movimiento testado en cadena portacables y por ello ofrecemos una garantía de hasta 36 meses.

Descripción general de los cables de sistemas de servomotor

Los cables de servomotor son una combinación de alimentación y transmisión de datos gracias a pares adicionales con los que se construye el cable que pueden informar de la velocidad o temperatura e incluso de disponer de un par específico de seguridad que activa el freno del motor para que en caso de perdidas de corriente no caiga de una aplicación de elevación.

Información adicional

revestimientos cable de servomotor

Cables de medición con conectores

Además, igus® ofrece cables confeccionados desde 24 h, compruebe nuestro express catalog. cable medicion con conectores

Productos

Filtro

Requerimientos
Estructura del cable
Material
Información eléctrica
Requerimientos
Sistemas de tecnología de accionamiento

Número de productos: 9

chainflex® servocable CF270.UL.D
  • Requerimientos: Para aplicaciones de exigencias medianas
  • Revestimiento exterior: PUR
  • Resistencia al aceite: Resistente al aceite conforme a DIN EN 50363-10-2
  • Libre de halógenos
  • Libre de siliconas
  • Retardante de llama
  • Offshore
  • Resistente a los refrigerantes
  • Resistentes a la hidrólisis y a los microbios
  • Resistente a las muescas
  • Apantallamiento
  • Libre de PVC
  • Clase chainflex®: 4.2.3.1

desde 2,17 USD/ft

34 artículos, de los cuales están listo(s) para enviar:
33 en 24 - 72 horas
Ir a la página de producto
Cable de servo chainflex® CF210.UL
  • Requerimientos: Para aplicaciones de exigencias medianas
  • Revestimiento exterior: PVC
  • Resistencia al aceite: Resistente al aceite conforme a DIN EN 50363-4-1
  • Libre de siliconas
  • Retardante de llama
  • Apantallamiento
  • Clase chainflex®: 4.2.2.1

desde 2,62 USD/ft

11 artículos, de los cuales están listo(s) para enviar:
11 en 24 - 72 horas
Ir a la página de producto
chainflex® servocable CF887
  • Requerimientos: Para aplicaciones flexibles
  • Revestimiento exterior: PVC
  • Resistencia al aceite: Sin resistencia al aceite
  • Libre de siliconas
  • Retardante de llama
  • Apantallamiento
  • Clase chainflex®: 3.1.1.1

desde 2,80 USD/ft

7 artículos, de los cuales están listo(s) para enviar:
7 en 24 - 72 horas
Ir a la página de producto

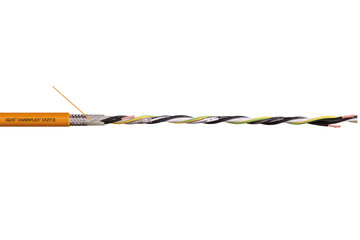

chainflex® servocable CF27.D
  • Requerimientos: Para aplicaciones de exigencias extremas
  • Revestimiento exterior: PUR
  • Resistencia al aceite: Resistente al aceite conforme a DIN EN 50363-10-2
  • Libre de halógenos
  • Libre de siliconas
  • Retardante de llama
  • Offshore
  • Resistente a los refrigerantes
  • Resistentes a la hidrólisis y a los microbios
  • Resistente a las muescas
  • Apantallamiento
  • Libre de PVC
  • CFRIP®
  • Clase chainflex®: 6.5.3.1

desde 3,73 USD/ft

25 artículos, de los cuales están listo(s) para enviar:
25 en 24 - 72 horas
Ir a la página de producto
chainflex® servocable CF897
  • Requerimientos: Para aplicaciones flexibles
  • Revestimiento exterior: iguPUR
  • Resistencia al aceite: Resistente al aceite conforme a DIN EN 50363-10-2
  • Libre de siliconas
  • Retardante de llama
  • Apantallamiento
  • Clase chainflex®: 3.1.3.1

desde 3,76 USD/ft

4 artículos, de los cuales están listo(s) para enviar:
4 en 24 - 72 horas
Ir a la página de producto
Cable de servo chainflex® CF21.UL
  • Requerimientos: Para aplicaciones muy exigentes
  • Revestimiento exterior: PVC
  • Resistencia al aceite: Resistente al aceite conforme a DIN EN 50363-4-1
  • Libre de siliconas
  • Retardante de llama
  • Apantallamiento
  • CFRIP®
  • Clase chainflex®: 5.5.2.1

desde 4,24 USD/ft

16 artículos, de los cuales están listo(s) para enviar:
16 en 24 - 72 horas
Ir a la página de producto
Cable de servo híbrido chainflex® CF220.UL.H
  • Requerimientos: Para aplicaciones de exigencias medianas
  • Revestimiento exterior: PVC
  • Resistencia al aceite: Resistente al aceite conforme a DIN EN 50363-4-1
  • Libre de siliconas
  • Retardante de llama
  • Apantallamiento
  • Clase chainflex®: 4.2.2.1

desde 4,46 USD/ft

5 artículos, de los cuales están listo(s) para enviar:
5 en 24 - 72 horas
Ir a la página de producto
chainflex® servocable híbrido CF280.UL.H
  • Requerimientos: Para aplicaciones de exigencias medianas
  • Revestimiento exterior: PUR
  • Resistencia al aceite: Resistente al aceite conforme a DIN EN 50363-10-2
  • Libre de halógenos
  • Libre de siliconas
  • Retardante de llama
  • Offshore
  • Resistente a los refrigerantes
  • Resistentes a la hidrólisis y a los microbios
  • Resistente a las muescas
  • Apantallamiento
  • Libre de PVC
  • Clase chainflex®: 4.2.3.1

desde 4,58 USD/ft

23 artículos, de los cuales están listo(s) para enviar:
21 en 24 - 72 horas
Ir a la página de producto
Cable de servo chainflex® CF29.D
  • Requerimientos: Para las aplicaciones más exigentes
  • Revestimiento exterior: TPE
  • Resistencia al aceite: Resistente al aceite conforme a DIN EN 60811-404, e incluso al bioaceite conforme a VDMA 24568, probado con Plantocut 8 S-MB por DEA.
  • Libre de halógenos
  • Libre de siliconas
  • Apantallamiento
  • Libre de PVC
  • Clase chainflex®: 7.6.4.1

desde 7,39 USD/ft

3 artículos, de los cuales están listo(s) para enviar:
3 en 24 - 72 horas
Ir a la página de producto

Más información sobre los servocables

Variedades de cables de servo

La gama de cables de servomotor chainflex® está disponible en 3 grandes bases de material como son el PVC, PUR y TPE.

Estos materiales se clasifican de la siguiente manera:

PVC: Todos ellos cumplen con UL

  • EcoPVC: Familia CF887 para recorridos de hasta 10 m, trabajo interior y libres de aceite.
  • PVC Modificado: Familias CF210.UL (CF220.UL.H) y CF21.UL para recorridos de hasta 10 y 100 m, trabajo interior y con aceite.

PUR: Todos ellos cumplen con UL

  • iguPUR: Familia CF897 para recorridos de hasta 10 m, trabajo interior/exterior y con aceite.
  • PUR: Familias CF270.UL.D (CF280.UL.H) y CF27.D para recorridos de hasta 10 y 100 m, trabajo interior/exterior y con aceite. Son libres de halógenos.

TPE:

  • TPE Libre de halógenos: CF29.D para recorridos de hasta 400 m, trabajo interior/exterior y con aceite. Son libres de halógenos.

Radios de flexión:

  • PVC: 15 x d a 7,5 x d
  • PUR: 15 x d a 7,5 x d
  • TPE: 6,8 x d

Rango de temperaturas en movimiento en cadena:

  • PVC: + 5ºC a + 70ºC
  • PUR: - 25ºC a + 80ºC
  • TPE: - 35ºC a + 100 ºC

Torsión:

  • Torsiones de ± 15º/m a ± 30º/m, para mayor torsión revisar la gama robótica CFROBOT7 de ± 180º/m.



Según los estándares de los principales fabricantes de accionamiento

Los cables de medición chainflex® están diseñados acorde a los principales estándares de mercado de fabricantes comoFAGOR, SIEMENS, Heidenhain , B&R, Fanuc, AllenBradley (Rockwell) , Bosch Rexroth , Baumüller , Beckhoff , Control Techniques (NIDEC) , Danaher Motion , ELAU, FESTO, Lenze , Jetter , NUM , OMROM, Parker, Shchneider , SEW, LTi, Mitsubishi y Stöber .



Cables híbridos

También disponemos de versiones en PVC (CF220.UL.H) y PUR (CF280.UL.H) pera los cables OCT (One Cable Technology) que sustituyen el cable de encoder incorporando en el mismo cable de servomotor un bus de comunicación para ejercer el control sobre el mismo.



Normativas

Los cables chainflex® se adaptan tanto a las exigencias mecánicas de la aplicación llegando a los radios más pequeños del mercado como a las exigencias de compatibilidad electromagnética (EMC) y en función de la serie a las principales normativas a nivel mundial como UL, CSA, VDE, EAC, CTP, DNV-GL (certificación marina) así como el cumplimiento de libre de halógenos y ATEX.



Herramientas online

No olvide revisar nuestras herramientas online donde de una forma sencilla podrá seleccionar el cable óptimo para su aplicación (buscador de cable chainflex®) así como calcular la vida útil del cable chainflex® seleccionado (calculador de vida útil chainflex®).



Servicio

Toda la gama de cables flexibles para movimiento chainflex® están en stock y disponibles desde stock en 24h, sin pedido mínimo y sin costes por corte.
