Mesas lineales

Las mesas lineales de igus son sistemas completos de guías lineales con accionamiento manual o motorizado utilizadas para la automatización de procesos. Escoja sistemas estándar, configure su sistema lineal o compre recambios sueltos: motores, drivers, sensores y mucho más. Contácte con nosotros si necesita asesoramiento técnico.

mesas lineales con husillo mesas lineales con correa mesas lineales en cruz motores eléctricos controladores igus
acceder al seminario automatización mesas lineales

Debido al gran volumen de pedidos, el plazo de entrega es temporalmente de 3 a 5 días laborables más de lo indicado. Para pedidos urgentes, póngase en contacto con nosotros para que podamos concretar el plazo de entrega necesario para usted. Encontrará su persona de contacto en esta página.

Número de productos: 155

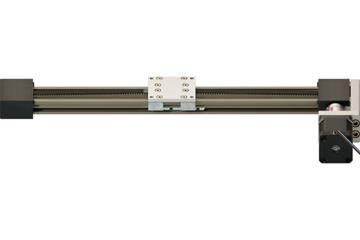

drylin® ZLW-1040 basic with stepper motor

  • Toothed belt drive with steel cable
  • Carriage length: 100mm
  • NEMA23 Motor with stranded wire
  • Stroke length: 500
Configure su mesa lineal a medida
desde 656,21 EUR/uni.
1 artículos en stock, de los cuales:
1 artículos con entrega en 5-10 días laborables. Urgente en 4-8 días laborables
Ir a la página de producto
Nuevo

drylin® D7-(X) stepper motor driver

  • Fits 28-42mm motor flange size (NEMA11-17)
  • Up to 3A peak current
  • 5-24V control & 24-48V load voltage
  • Operating Mode 1: Clock/Direction
  • Operating Mode 2: D7 & D7-1: Jog Mode D7-2 & D7-3: Loop Mode
  • Smooth running & auto-tuning
desde 95,75 EUR/uni.
1 artículos en stock, de los cuales:
1 artículos con entrega en 5-10 días laborables. Urgente en 4-8 días laborables
Ir a la página de producto

drylin® ZLW-0660S módulo lineal con correa dentada

  • Correa dentada de PU con cable de acero
  • Longitud del carro: 100 mm
  • Velocidad de avance: 54 mm/rev
  • Tamaño de instalación: Ø 06
  • Tensión de la correa: 150 N
Configure su mesa lineal a medida
desde 597,48 EUR/uni.
2 artículos en stock, de los cuales:
2 Salida estándar en 3-5 días laborables
Ir a la página de producto

drylin® ZLW-1080S módulo lineal con correa dentada

  • Correa dentada de PU con cable de acero
  • Longitud del carro: 100 mm
  • Tamaño de instalación: Ø10
  • Tensión de la correa: 200 N
  • Recorrido: 500 mm o 1000 mm
→  Configure su mesa lineal a medida
desde 673,54 EUR/uni.
2 artículos en stock, de los cuales:
2 Salida estándar en 3-5 días laborables
Ir a la página de producto
Nuevo

drylin® D8-(X) stepper motor driver

  • Fits 56-60mm motor flange size (NEMA23-24)
  • Up to 5.5A peak current
  • 5-24V control & 24-48V load voltage
  • Operating Mode 1: Clock/Direction
  • Operating Mode 2: D7 & D7-1: Jog Mode D7-2 & D7-3: Loop Mode
  • Quiet running & auto-tuning
desde 117,50 EUR/uni.
1 artículos en stock, de los cuales:
1 artículos con entrega en 5-10 días laborables. Urgente en 4-8 días laborables
Ir a la página de producto

drylin® ZLW-1040B linear module with toothed belt

  • Cost-effective deflection axis consisting of stainless-steel square section and high-performance polymer
  • Neoprene toothed belts with fibre glass reinforcement
  • Carriage length: 100mm
  • Stroke length max. 2,000mm
→Configure individual linear module!

drylin® E SHT-XY-08 XY table

  • Available as standard and pre-loaded version
  • High precision, extreme stiffness and accurate alignment due to the single-piece carriage
  • Adjustments by trapezoidal thread
  • Carriage length: 65mm
  • Stroke length max. 150mm

drylin® SAW-1080 módulo lineal con motor paso a paso

  • Con una rosca trapezoidal TR12x3
  • Motor paso a paso NEMA 23XL
  • Longitud del carro: 100 mm
  • Longitud de carrera: 500 mm
Configure su mesa lineal a medida
  • Tipo de rosca: Rosca trapezoidal
desde 802,80 EUR/uni.
1 artículos en stock, de los cuales:
1 artículos con entrega en 5-10 días laborables. Urgente en 4-8 días laborables
Ir a la página de producto
Nuevo

drylin® D9-(X) stepper motor driver

  • Fits 86mm motor flange size (NEMA34)
  • Up to 9.8A peak current
  • 5-24V control & 24-48V load voltage
  • Operating Mode 1: Clock/Direction
  • Operating Mode 2: D7 & D7-1: Jog Mode D7-2 & D7-3: Loop Mode
  • Quiet running & auto tuning
desde 128,78 EUR/uni.
1 artículos en stock, de los cuales:
1 artículos con entrega en 5-10 días laborables. Urgente en 4-8 días laborables
Ir a la página de producto

drylin® ZLW-0660B linear module with toothed belt

  • One-piece stainless steel deflection
  • Effective PU toothed belt with steel cables
  • Carriage length: 100mm
  • Stroke length max. 1,000mm
Configure su mesa lineal a medida

drylin® ZLW-0630 módulo lineal básico con motor paso a paso

  • Módulo lineal con correa con cable de acero
  • Longitud del carro: 60 mm
  • Motor paso a paso NEMA17 con cable trenzado
  • Longitud de carrera: 300
Configure su mesa lineal a medida
desde 529,90 EUR/uni.
1 artículos en stock, de los cuales:
1 artículos con entrega en 5-10 días laborables. Urgente en 4-8 días laborables
Ir a la página de producto

drylin® SLW-1040 módulo lineal

  • Con husillo trapezoidal TR10x2
  • Con husillo con rodamiento de bolas
  • Longitud del carro: 100 mm
  • Longitudes de carrera de 250 y 500 mm
Configure su mesa lineal a medida
  • Tipo de rosca: Rosca trapezoidal
desde 271,12 EUR/uni.
2 artículos en stock, de los cuales:
2 Salida estándar en 3-5 días laborables
Ir a la página de producto

drylin® D2 motor control system for stepper, DC and EC/BLDC motors

  • A wide range of automation tasks by simple parameterisation, no programming necessary
  • For single axes, line, flat, linear and room linear robots and delta robots
  • No software installation or app required
  • Use with PC, tablet or smart phone
  • Stepper (ST), DC and EC/BLDC motors with up to 21A peak currents and 48V
  • Digital inputs/outputs, analogue inputs, CANopen, ModbusTCP (CANopen Gateway) for connection to master control systems such as Siemens or Beckhoff
The drylin® D1 motor control and the D2 are identical except for the housing.
desde 490,89 EUR/uni.
Ir a la página de producto

drylin® D1 dryve para motores paso a paso, DC y EC/BLDC

  • Una gran variedad de tareas automatizadas sin necesidad de programación, tan solo definiendo los parámetros
  • Para actuadores lineales, pórticos lineales, pórticos planos en H, pórticos de tres ejes y robots Delta
  • No requiere la instalación de ningún software o aplicación
  • Apto para su uso desde el PC, la tablet o el smartphone
  • Para motores paso a paso, de corriente continua y con conmutación eléctrica con corrientes máximas de 21 A y 48 V
  • Entradas/salidas digitales, entradas analógicas, protocolos CANopen y ModbusTCP para la conexión a sistemas de control principales de Siemens o Beckhoff, entre otros

    Aquí encontrará todos los documentos pertinentes
    :Portal de descargas

    Encontrará más información en Aquí
desde 511,43 EUR/uni.
Ir a la página de producto

drylin® dryve D3 para motores de corriente continua

  • Automatización fácil y directa con el controlador sin necesidad de softwares ni ordenadores
  • Funcionamiento con interruptor de final de carrera o mediante medición del consumo de energía
  • Movimientos derecha/izquierda y velocidad controlable directamente desde el exterior de la carcasa
  • Compatible con palancas de mando e interruptores externos
  • Varios modos de funcionamiento, como el paso a paso y de principio a fin (semiautomático)
  • Permite ajustar varias rampas de aceleración
  • Fuente de alimentación a través de 24 V/2,5 A

    Debajo, en la zona de descarga, encontrará todos los documentos relativos al controlador dryve D3
desde 181,44 EUR/uni.
1 artículos en stock, de los cuales:
1 artículos con entrega en 5-10 días laborables. Urgente en 4-8 días laborables
Ir a la página de producto

Más información sobre mesas lineales

Posicionamiento manual o automático con mesas lineales

Las actividades simples y repetitivas a cargo de un operario son cosa del pasado. En la actualidad las empresas más avanzadas otorgan a sus trabajadores puestos donde pueden aportar más, relegando las actividades mecánicas a sistemas de automatización como las mesas lineales.

Las mesas y módulos lineales de igus realizan movimientos repetitivos mediante un accionamiento manual o motorizado. Utilizando mesas lineales con motor, acompañadas de sensórica de fin de carrera, permitimos el trabajo 100% autónomo del sistema lineal.

mesas lineales motorizadas vs manuales

¿Correa o husillo?¿Qué es mejor?

Muchos clientes nos hacen esta pregunta. El husillo permite el movimiento de cargas más elevadas y tiene una mayor precisión. Los módulos con correa sin embargo permiten una velocidad muy superior, su precisión es inferior y la cargan que soportan es más reducida.

Aplicaciones de las mesas lineales

La aplicación más habitual de estos productos son las acciones de pick and place en industria. Las mesas lineales permiten aumentar el elcance de brazos robóticos, son la base de los llamadas robots cartesianos, etc.

Mesa lineal deslizante frente a bolas

En igus disponemos de un documentos técnico muy interesante en el que realizamos una comparativa técnica extensa de los cojinetes de fricción frente a las guías lineales de bolas, te animamos a descargar este documento si estás interesado en aprender más sobre el tema.

Principales ventajas de los sistemas lineales de fricción

La ventaja principal de las guías y mesas lineales de fricción es la ausencia total de lubricación. Dado el uso de cojinetes plásticos autolubricados, estos módulos lineales están exentos de mantenimiento.

Son además una solución más económica ya que los cojinetes de recirculación de bolas tienen un precio considerablemente más elevado.

mesa lineal con cojinetes de fricción
