Cadenas portacables ESD

Las cadenas portacables hechas de material conductor ESD se utilizan para evitar descargas estáticas en los procesos de fabricación de componentes o conjuntos electrónicos. Las mediciones de la resistencia eléctrica de la superficie de las cadenas portacables de igus® hechas de material especial igumid GC se llevaron a cabo ya en 1992 por igus® GmbH en cooperación con el PTB (Physikalisch-Technische Bundesanstalt) en Brunswick, a las que se añadieron en 1998 y 1999, la empresa también fue certificada de conformidad con la norma DIN 53482 y las directrices sobre electricidad estática "ZH1/200" de la Asociación de Asociaciones de Comercio e Industria

Ventajas de los productos ESD

  • Material ESD testado con más de 10 millones de ciclos para los entornos más exigentes
  • Cadena portacables con apertura y cierre a presión con terminales de montaje y división interior en versión ESD disponible en stock
  • Producto estandarizado: igumid ESD
  • Eficacia probada durante años en zonas ATEX
  • Plazos de entrega cortos, servicio de gestión de pedidos y entregas de 8 a 18 h

E2/000 ESD

Cadenas portacables de dos piezas para otras áreas de aplicación

Serie 1500 ESD

Salida desde 4 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series 1500 ESD

Altura interior hi: 21 mm
Anchura interior Bi: 15-80 mm
Radio de curvatura R: 38-145 mm
Paso: 33,3 mm
Serie 1500 ESD
Serie 2500 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series 2500 ESD

Altura interior hi: 25 mm
Anchura interior Bi: 25-125 mm
Radio de curvatura R: 55-145 mm
Paso: 46 mm
Serie 2500 ESD
Serie 2700 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series 2700 ESD

Altura interior hi: 35 mm
Anchura interior Bi: 50-125 mm
Radio de curvatura R: 63-150 mm
Paso: 56 mm
Serie 2700 ESD

E4.1 ESD

UNA serie para casi todas las aplicaciones

Serie E4.21 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series E4.21 ESD

Altura interior hi: 21 mm
Anchura interior Bi: 30-70 mm
Radio de curvatura R: 48-100 mm
Paso: 30,5 mm
Serie E4.21 ESD
Serie E4.28 ESD

Salida desde 4 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series E4.28 ESD

Altura interior hi: 28 mm
Anchura interior Bi: 40-125 mm
Radio de curvatura R: 55-125 mm
Paso: 46 mm
Serie E4.28 ESD
Serie E4.32 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series E4.32 ESD

Altura interior hi: 32 mm
Anchura interior Bi: 50-200 mm
Radio de curvatura R: 63-250 mm
Paso: 56 mm
Serie E4.32 ESD
Serie E4.42 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series E4.42 ESD

Altura interior hi: 42 mm
Anchura interior Bi: 15 mm
Radio de curvatura R: 80 mm
Paso: 38 mm
Serie E4.42 ESD
Serie E4.56 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series E4.56 ESD

Altura interior hi: 56 mm
Anchura interior Bi: 75-300 mm
Radio de curvatura R: 135-250 mm
Paso: 91 mm
Serie E4.56 ESD
Serie E4.80 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series E4.80 ESD

Altura interior hi: 80 mm
Anchura interior Bi: 75-300 mm
Radio de curvatura R: 200-300 mm
Paso: 111 mm
Serie E4.80 ESD

zipper ESD

Apertura rápida tipo cremallera

Serie 07 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series 07 ESD

Altura interior hi: 10,3 mm
Anchura interior Bi: 10-50 mm
Radio de curvatura R: 18-38 mm
Paso: 20 mm
Serie 07 ESD
Serie 09 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series 09 ESD

Altura interior hi: 15 mm
Anchura interior Bi: 16-50 mm
Radio de curvatura R: 28-48 mm
Paso: 20 mm
Serie 09 ESD

E2 micro ESD

Dimensiones extremadamente pequeñas

Serie E2C.10 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Serie E2C. 10 ESD

Altura interior hi: 10.5 mm
Anchuras interiores Bi: 16 – 30 mm
Radios de flexión R: 18 – 38 mm
Paso: 20 mm
Serie E2C.10 ESD
Serie E2C.15 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Serie E2C. 15 ESD

Altura interior hi: 15 mm
Anchuras interiores Bi: 16 – 30 mm
Radios de flexión R: 28 – 48 mm
Paso: 20 mm
Serie E2C.15 ESD

E4/light ESD

Ligera, robusta y económica

Serie 14240 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series 14240 ESD

Altura interior hi: 62 mm
Anchura interior Bi: 50-200 mm
Radio de curvatura R: 150-250 mm
Paso: 91 mm
Serie 14240 ESD
Serie 15050 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series 15050 ESD

Altura interior hi: 80 mm
Anchura interior Bi: 75-300 mm
Radio de curvatura R: 150-250 mm
Paso: 91 mm
Serie 15050 ESD

triflex® R ESD

Especialmente para aplicaciones robóticas, diseño cerrado

Serie TRC.40 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series TRC.40 ESD

Altura interior Bi 1: 15 mm
Altura interior Bi 2: 13 mm
Radio de curvatura R: 58 mm
Paso: 13,9 mm
Ver las cadenas portacables triflex R ESD
Serie TRC.60 ESD

Salida desde 5 días laborables. Envío Standard: +2/3 días. Express: +1/2 días Series TRC.60 ESD

Altura interior Bi 1: 22,5 mm
Altura interior Bi 2: 19,5 mm
Radio de curvatura R: 87 mm
Paso: 20,4 mm
Ver las cadenas portacables triflex R ESD
Serie TRC.70 ESD

Series TRC.70 ESD

Altura interior Bi 1: 28 mm
Altura interior Bi 2: 24 mm
Radio de curvatura R: 110 mm
Paso: 25,6 mm
Ver las cadenas portacables triflex R ESD

Instrucciones de montaje de un producto ESD

Instrucciones de montaje de un producto ESD
Instrucciones de montaje ESD

Más cadenas portacables

Más cadenas portacables
Más cadenas portacables

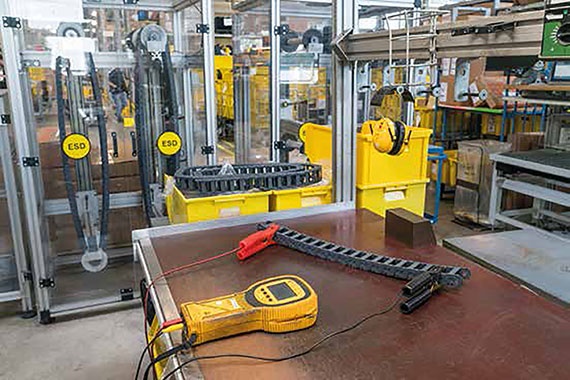

Prueba ESD en el laboratorio de pruebas de igus®

Prueba de ESD en el laboratorio de pruebas de igus® en Colonia Material ESD testado más de 10 millones de ciclos para los entornos más exigentes
Recomendamos el material igumid ESD para aplicaciones en la producción de componentes eléctricos sensibles y en ambientes explosivos (ATEX) con el fin de poder disipar cualquier energía electrostática que se pueda generar.

Para ciertos requisitos mecánicos, igumid ESD supera incluso al material estándar  igumid G y se ha probado más de 10 millones de ciclos en el laboratorio técnico de igus.

Nota: De acuerdo con TÜV Rheinland 557/ Ex 125071309.00 / 17, las cadenas portacables de igus no entran en el ámbito de aplicación de la directiva europea 2014/34/UE
