Soluciones energéticas para robótica

En las aplicaciones tridimensionales, los movimientos de rotación y giro forman parte de las funciones habituales. En este caso, se necesitan cadenas portacables que guíen y protejan con seguridad los cables del robot, tales como las cadenas portacables tridimensionales triflex R (TRE, TRC, TRL y TRX), que han sido desarrolladas específicamente para robots multieje exigentes. La elevada absorción de la fuerza de tracción y la gran flexibilidad permiten una torsión de aprox. 10° por eslabón en el eje longitudinal. En comparación con un tubo protector de cables, la cadena tridimensional triflex R ofrece un radio de curvatura definido, lo que aumenta enormemente la vida útil de los cables y tubos.
 Ir al configurador de paquetes energéticos para robots
⮞ Comparativa entre un tubo corrugado y la cadena triflex R
⮞ Soluciones para robots Scara
Descubrir aplicaciones robóticas industriales
Preguntas frecuentes

Novedades para el sector de la robótica


contacto Francisco Martínez

Contacte con nuestro experto

Contacte con nuestro experto en robótica y le ayudaremos a mejorar su línea de producción


protección de cables en robtos

Descargue nuestra guía para la protección de cables en robots industriales. Comparativas y consejos.

muestra gratuita triflex R

Solicite una muestra gratuita de nuestras cadenas TRE (ejes 3-6) o TRLF (ejes 1-3)


Productos y tienda online

Estoy buscando un sistema de suministro de energía para los ejes 2-6 de un robot industrial y recambios o accesorios para guiar los cables o tubos de forma segura en el robot.
A los productos y la tienda

Consultas con vídeo adjunto

No estoy seguro de qué cadena portacables debería escoger para mi aplicación y necesito ayuda/más información.
Contactar con un experto

Resumen de novedades

Descubra aquí los últimos productos y ampliaciones de gama en el campo de la robótica.
A las novedades

TRX | Revoluciona el suministro de energía del robot

Movimientos telescópicos y giratorios combinados en una cadena tridimensional

  • La cadena TRX amplía las funciones de la serie triflex R y ahora las hace también telescópicas
  • Gracias a su forma patentada, los eslabones de la TRX permiten una variación de su longitud de hasta un 36% sin perder la robustez ni la resistencia a la torsión.
  • La banda de goma del interior de la cadena TRX siempre lleva los eslabones de la cadena de vuelta a su punto de partida, y la fuerza de retracción se puede ajustara través de la  banda de goma
  • Reducción de peso de hasta un 83% en comparación con una solución con un sistema de retracción (RSP)
  • Actualmente, el diseño experimental del TRX es 100% compatible con el TRE.60.087.0.B; más adelante se introducirán otros tamaños.
Más información sobre TRX

Por fin disponible para robots multieje e industriales...

... i.Sense TR.B para la monitorización inteligente del estado

Hace tiempo que los robots son indispensables en muchos ámbitos de la fabricación industrial, como la soldadura bb, la pintura o el paletizado, y cada vez son más dinámicos. Una cadena portacables 3D flexible como la triflex® R de igus® permite guiar los cables del robot de forma segura. Para detectar a tiempo posibles roturas de la cadena debidas a cargas extremas y evitar averías imprevistas de la máquina, igus ha desarrollado i.Sense TR.B, el primer sistema de monitorización de roturas para cadenas portacables con movimientos 3D.
Más información

¡Novedad igus para industria robótica!

e spool flex 2.0, el enrollador de cable sin anillo colector

Evite accidentes y roturas debido a cables mal enrollados tirados por el suelo. Con la nueva solución e-spool flex 2.0 tendrá podrá moverse libremente y recoger el cable manual o automáticamente.

e-spool flex para máquina herramienta

Configurador de cadenas para robots

¡Utilice el configurador paquete robótico ahora!

  • Elija por nombre de modelo o seleccione su robot por fabricante, tipo y modelo
  • Defina para cuántos ejes quieres equipar
  • Elija entre 3 opciones de dresspacks
    • Gancho y bucle
    • Gancho y bucle con soporte de montaje
    • Gancho y bucle con soporte protector.
  • Personalice por tamaño, conexión, sistema de retracción, etc.
  • Descargue archivos CAD/PDF, solicite una oferta o agréguelos al carrito para realizar la compra.
Ir al configurador

Suministro de energía para robots Scara

Solución para cables de robots SCARA

Solución para cables de robots SCARA
  • Anchura nominal del tubo: 29 mm (sección interior)
  • Tamaños 23 y 36 mm en desarrollo
  • Columna vertebral para el guiado por cable en robots SCARA
  • Fácil de readaptar
  • Carcasa giratoria
  • Para aumentar la vida útil de los tubos corrugados utilizados en los robots Scara
SCARA Cable Solution (estándar)

Solución para cables de robots SCARA

Solución para cables de robots SCARA
  • Apto para sala blanca de acuerdo con el certificado IPA ISO Clase 2
  • Guiado más seguro de cables y tubos en salas blancas
  • e-skin® soft se llena fácilmente
  • Todos los componentes pueden sustituirse individualmente después de su instalación
  • Carcasa giratoria
  • Más de 2.000.000 ciclos de prueba realizados en el laboratorio de pruebas de igus®
Solución para cables de robots SCARA
Tubo corrugado frente a triflex R

Comparativa entre un tubo corrugado y la cadena triflex R

El tubo corrugado y la cadena portacables triflex R compiten por el rol de protector de cables.

Pusimos a prueba ambos productos en diferentes disciplinas y rondas, que pueden verse en ocho vídeos breves.

Los dos productos tienen poco en común, aparte del color y la forma.

Véalo usted mismo.
Comparativa entre un tubo corrugado y una triflex R

Productos para robótica

Cadenas portacables para los ejes 2 a 6

Sistemas de retracción y accesorios para los ejes 3 a 6

Accesorios para robots

Suministro de energía para el eje 1

Sistema de suministro de energía para cobots

Más productos para robots

Cables chainflex para robots

Cables chainflex® para robots

Cables de robot confeccionados

Cables de robot confeccionados

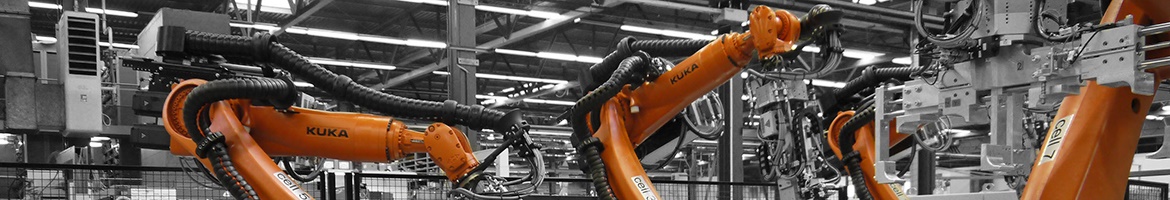

aplicaciones robóticas

Ejemplos de aplicaciones instaladas por nuestros clientes

Descubre los sectores y aplicaciones industriales típicos, como: máquina herramienta, equipos de manipulación de 6 ejes, tecnología de transporte, ingeniería mecánica general y muchos más.

Resumen de aplicaciones de triflex R

FAQ-Preguntas frecuentes tubo corrugado vs cadena robótica

¿Cómo se comportan los tubos corrugados bajo tensión?

Tubo corrugado:
Se estira mucho cuando se somete a una tensión determinada. Los cables en el tubo corrugado no pueden alargarse en la misma proporción y, por lo tanto, se dañan.

triflex® R:
Se estira mínimamente cuando se somete a una carga tensora. No hay sobrecarga para los cables.

¿Existe un límite para el grado de flexión posible?

Tubo corrugado:
No ofrece un radio de curvatura mínimo

triflex® R:
Offers a bend radius of between 50 to 182mm depending on the triflex size.

¿Qué ocurre si el producto se flexiona demasiado?

Tubo corrugado:
Los daños en el tubo corrugado debidos a tensiones y movimientos de torsión pueden provocar daños en los cables

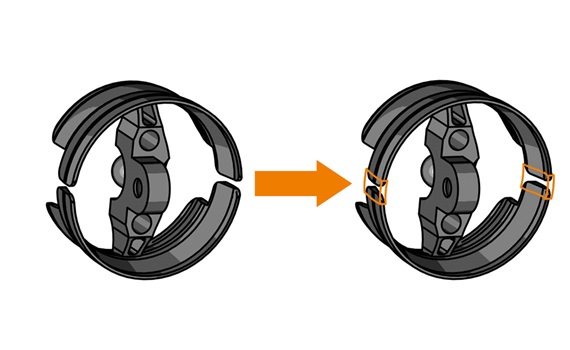

triflex® R:
Los frenos impiden que la cadena portacables se doble demasiado.

¿Qué ocurre cuando se producen fuerzas de torsión?

Tubo corrugado:
La torsión es nula o limitada

triflex® R: Ángulo de torsión de 7-12,5° por eslabón de cadena.Hasta 900° de ángulo de torsión por metro (ejemplo: TRC/TRE.40)

¿Cómo se instalan los cables con conectores?

Tubo corrugado:
Si el conector no es demasiado grande, el cable puede introducirse por los extremos.

triflex® R: Con TRE, TRL, TRLF y TRCF, los cables con conector pueden introducirse a presión desde el exterior.

¿Qué opciones hay para ajustar la longitud?

Tubo corrugado:
Sólo se pueden acortar con herramientas (cuchillas). Esto puede suponer riesgos para la salud y la seguridad y puede dañar los cables.

triflex® R:
La longitud se puede ajustar con y sin herramientas. Depende de la gama de triflex. Debido a su diseño modular, la manguera triflex puede alargarse y acortarse colocando o quitando los eslabones de la cadena. Esto no puede hacerse con un tubo corrugado.

¿Qué opciones hay para instalar conexiones/cables?

Tubo corrugado:
Sólo puede instalarse a través de los extremos del tubo.

triflex® R: Puede instalarse a través de los extremos de la cadena portacables o, debido al diseño de TRE, TRL y TRCF, la instalación de cables/servicios puede realizarse desde el exterior.

¿Cómo se reparan las partes dañadas?

Tubo corrugado:
Las zonas dañadas no pueden sustituirse ni repararse.

triflex® R: En el improbable caso de que se dañe un eslabón de la cadena, se puede sustituir el eslabón dañado, incluso cuando la cadena está llena de cables

Más información

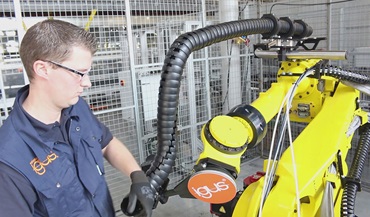

Montaje de triflex en el robot
