Serie P41.56



  • Sistema de cadena portacables de bajo mantenimiento con ruedas de plástico triboptimizado





  • Travesaños con sistema AUTO-GLIDE





  • Su diseño con ruedas hace que sea muy silencioso





  • El ramal superior e inferior se compensan al desplazarse uno por encima del otro





  • El paso de las ruedas y de los eslabones es el mismo





  • Ahorra mucho espacio gracias a su altura de instalación reducida





  • Sistema muy seguro gracias al montaje lateral de la cadena portacables





  • Tapas laterales que aíslan el ruido





  • Sistema completamente cerrado opcional





  • 4 alturas interiores: disponible en 56 mm y 80 mm



Sistema_P4.1_diagrama

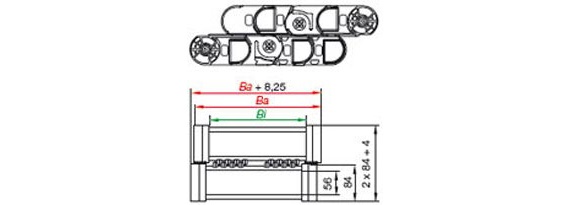

Plano Plano
Plano Plano
Plano Plano
Plano Plano

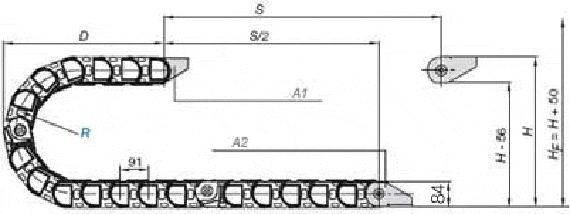

A1 = Terminal móvil A2 = Terminal fijo B1 = Terminal móvil
B2 = Terminal fijo B3 = Carril de guiado con barra deslizante B4 = Carril de guiado sin barra deslizante
B5 = Longitud total del carril de guiado S = Longitud de recorrido R = Radio de curvatura
H = Holgura vertical nominal HF = Holgura vertical necesaria HRI = Altura interior del carril
D = proyección, radio en posición final K = π • R + "seguridad" D2 = proyección con carreras largas, deslizante
K2 = *sobrecarga H2 = *Holgura vertical ∆CL = Desplazamiento del extremo fijo
*con montaje reducido

Carreras largas de 10 m a 600 m
Velocidad máx. con ruedas / máx. aceleración con ruedas máx. 10 [m/s] / máx. 50 [m/s²]
Capacidad de carga máx. 7,00 [kg/m]
Material - temperatura permitida °C igumid G / de -40° a 120° C
Clase de inflamabilidad, igumid G VDE 0304 IIC UL94 HB

Gama de producto P41.56

Serie Altura interior Anchura interior Anchura exterior Altura exterior Radio de curvatura Longitud de carrera
Bi [mm] Ba [mm] ha [mm] R [mm] ≤ [m]
P41.56i.18.200.0 56 187 257 84 200 550 28,68 EUR Añadir al carrito de la compra
P41.56i.18.250.0 56 187 257 84 250 800 28,68 EUR Añadir al carrito de la compra
P41.56i.18.300.0 56 187 257 84 300 1000 28,68 EUR Añadir al carrito de la compra
P41.56i.18.350.0 56 187 257 84 350 1200 28,68 EUR Añadir al carrito de la compra
P41.56i.18.400.0 56 187 257 84 400 1450 28,68 EUR Añadir al carrito de la compra
P41.56i.20.200.0 56 200 270 84 200 550 28,93 EUR Añadir al carrito de la compra
P41.56i.20.250.0 56 200 270 84 250 800 28,93 EUR Añadir al carrito de la compra
P41.56i.20.300.0 56 200 270 84 300 1000 28,93 EUR Añadir al carrito de la compra
P41.56i.20.350.0 56 200 270 84 350 1200 28,93 EUR Añadir al carrito de la compra
P41.56i.20.400.0 56 200 270 84 400 1450 28,93 EUR Añadir al carrito de la compra
P41.56i.25.200.0 56 250 320 84 200 550 29,70 EUR Añadir al carrito de la compra
P41.56i.25.250.0 56 250 320 84 250 800 29,70 EUR Añadir al carrito de la compra
P41.56i.25.300.0 56 250 320 84 300 1000 29,70 EUR Añadir al carrito de la compra
P41.56i.25.350.0 56 250 320 84 350 1200 29,70 EUR Añadir al carrito de la compra
P41.56i.25.400.0 56 250 320 84 400 1450 29,70 EUR Añadir al carrito de la compra
P41.56i.30.200.0 56 300 370 84 200 550 30,56 EUR Añadir al carrito de la compra
P41.56i.30.250.0 56 300 370 84 250 800 30,56 EUR Añadir al carrito de la compra
P41.56i.30.300.0 56 300 370 84 300 1000 30,56 EUR Añadir al carrito de la compra
P41.56i.30.350.0 56 300 370 84 350 1200 30,56 EUR Añadir al carrito de la compra
P41.56i.30.400.0 56 300 370 84 400 1450 30,56 EUR Añadir al carrito de la compra
P41.56i.35.200.0 56 350 420 84 200 550 31,27 EUR Añadir al carrito de la compra
P41.56i.35.250.0 56 350 420 84 250 800 31,27 EUR Añadir al carrito de la compra
P41.56i.35.300.0 56 350 420 84 300 1000 31,27 EUR Añadir al carrito de la compra
P41.56i.35.350.0 56 350 420 84 350 1200 31,27 EUR Añadir al carrito de la compra
P41.56i.35.400.0 56 350 420 84 400 1450 31,27 EUR Añadir al carrito de la compra
P41.56i.40.200.0 56 400 470 84 200 550 32,11 EUR Añadir al carrito de la compra
P41.56i.40.250.0 56 400 470 84 250 800 32,11 EUR Añadir al carrito de la compra
P41.56i.40.300.0 56 400 470 84 300 1000 32,11 EUR Añadir al carrito de la compra
P41.56i.40.350.0 56 400 470 84 350 1200 32,11 EUR Añadir al carrito de la compra
P41.56i.40.400.0 56 400 470 84 400 1450 32,11 EUR Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

Serie P4.56 – distribución interior

Estándar - para cualquier aplicación

Separador de base ancha para una máxima fuerza de sujeción y estabilidad en cadenas portacables.
Número de pedido
Más información sobre el producto seleccionado:
myCatalog myCatalog

Para una instalación todavía más rápida

Con base ancha en un extremo para una buena sujeción y base estrecha en el otro para facilitar el cableado (fijación baja).
Número de pedido
Más información sobre el producto seleccionado:
myCatalog myCatalog

Para un gran número de cables con diámetros pequeños

Separador con base estrecha para el llenado de una gran cantidad de cables en paralelo. Ahorra espacio y proporciona un funcionamiento seguro de las cadenas portacables.
Número de pedido
Más información sobre el producto seleccionado:
myCatalog myCatalog

Fijación segura en incrementos de 5 mm

Separador ranurado para travesaño ranurado con escala. Se puede colocar con precisión.
Número de pedido
Más información sobre el producto seleccionado:
myCatalog myCatalog

Separador horizontal

Se fijan de forma segura a los separadores por ambos lados, proporcionando un anchura fija. Puede utilizarse como una bandeja de ancho completo para una subdivisión integrada o como una bandeja modular para una separación en 3 niveles.
Número de pedido Anchura
Más información sobre el producto seleccionado:
myCatalog myCatalog

P4.56 - terminales oscilantes de plástico/acero

P4 56 A = Extremo fijo de plástico | B = Extremo móvil de acero

Para terminales oscilantes

Conexión segura a la aplicación

Mismo set (2 piezas) para todos las anchuras de cadenas portacables

Eléctricamente conductor

P4 56 A = Extremo fijo | B = Extremo móvil
Número de pedido
Más información sobre el producto seleccionado:
myCatalog myCatalog
