Por favor seleccione el país de entrega adecuado

Algunos factores como el precio de los productos, su disponibilidad u otros servicios pueden verse afectados por la selección del país de entrega.

Ver todas las localizaciones

Ir a www.igus.com

Compre online y ahorre 5€ en el envío Regístrese en nuestra tienda online Enjoyneering y 190 novedades de producto

Mi cuenta

Carrito de la compra

(0)

Contacto

igus® S.L.U.

Ctra. Llobatona, 6

Poligono Noi del Sucre

08840 Viladecans Barcelona

+34 93 647 39 50

+34 93 647 39 51

Formulario de contacto

Personas de contacto

ES(ES)

Prueba de desgaste de iglidur® G1

El nuevo material iglidur® G1 se sometió a varias pruebas en el laboratorio de pruebas de igus®: pruebas de desgaste con cargas bajas y medias en aplicaciones oscilantes y rotatorias, pruebas de presión superficial a altas temperaturas y de absorción de humedad.

El vídeo muestra el banco de pruebas de carga media en el laboratorio de igus®.

Un vídeo del laboratorio de pruebas iglidur®

Hasta un 75% de reducción del desgaste en aplicaciones oscilantes en ejes muy diferentes

La comparación del desgaste se realizó con los siguientes parámetros:

Carga: 2 MPa / 45 MPa

Velocidad: 0.01 m/s

Eje: aluminio, Cf53 y acero de alta calidad

Materiales del cojinete: iglidur® G, iglidur® G1 y metal/PTFE

Coeficiente de desgaste en microgramos/metro cúbico

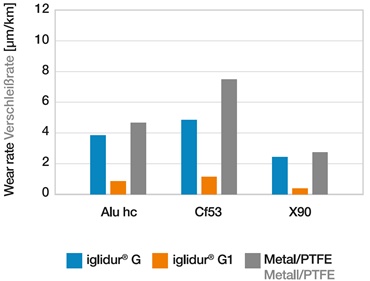

Desgaste, oscilante: carga 2 MPa, velocidad 0,01 m/s, eje y: coeficiente de desgaste (μm/km)

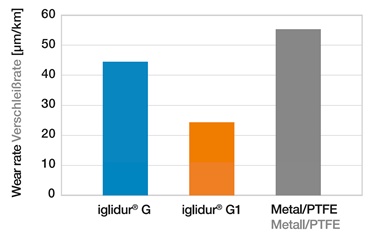

Desgaste, oscilante: carga 45 MPa, velocidad 0,01 m/s, material del eje: Cf53, eje Y: coeficiente de desgaste (μm/km)

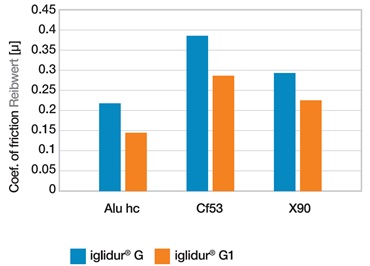

Coeficientes de fricción de iglidur® G e iglidur® G1

Coeficiente de fricción en rotación, carga 2 MPa, velocidad 0,01 m/s Eje Y: coeficiente de fricción (μ)

Resultado de la prueba

Los cojinetes probados fabricados con el nuevo material iglidur® G1 mostraron propiedades de desgaste significativamente mejores. El coeficiente de desgaste con cargas bajas de 2 MPa fue hasta un 75% inferior al desgaste de iglidur® G y, por tanto, considerablemente inferior al de los cojinetes probados de la competencia fabricados con un compuesto de metal/PTFE. En la prueba de aplicación de pivote de alta carga con 45MPa el desgaste fue también el más bajo con diferencia. En la práctica, esto supone un aumento sustancial de la vida útil y, por tanto, un menor mantenimiento.

También se reduce el desgaste en las pruebas de rotación

La comparación del desgaste se realizó con los siguientes parámetros:

Carga: 2 MPa

Velocidad: 0,3 m/s

Temperatura: 23 °C

Eje: aluminio hc; Cf53; V2A; acero de alta calidad

Materiales del cojinete: iglidur® G, iglidur® G1

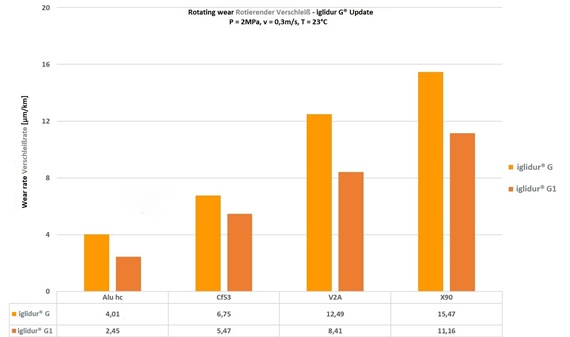

Desgaste rotacional, actualización de iglidur® G

Desgaste, oscilante: carga 2 MPa, velocidad 0,3 m/s
eje y: coeficiente de desgaste (μm/km)

Imágenes de la prueba:

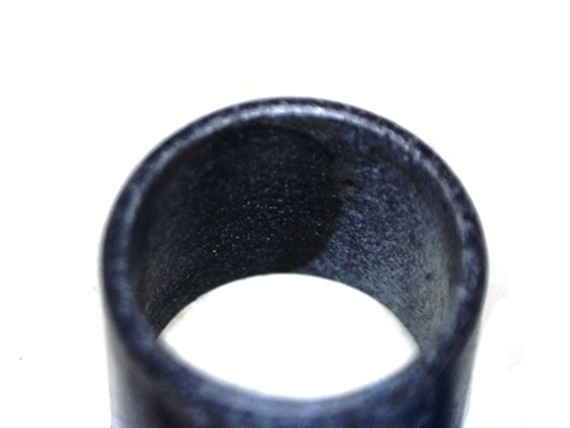

iglidur® G1 comparado con el eje en D, oscilante

Después de la prueba de desgaste: solo son visibles pequeñas huellas de desgaste en el cojinete.

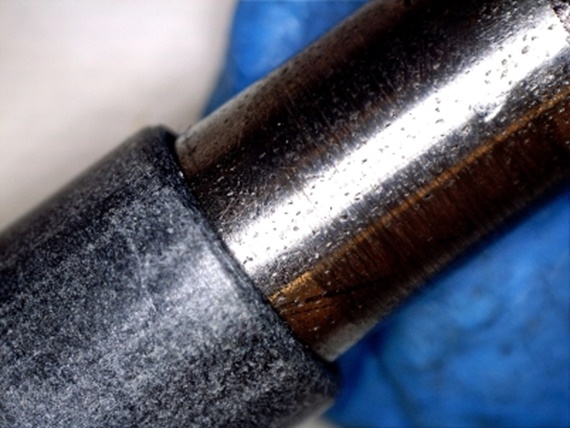

Después de la prueba de desgaste el eje solo muestra trazas de lubricante sólido.

Resultado de la prueba

En aplicaciones rotativas en el rango de baja carga, iglidur® G1 muestra un desgaste considerablemente menor en todos los ejes probados.

Resultados de las pruebas de presión superficial a alta temperatura

iglidur® G1 demuestra ser más resistente, especialmente en temperaturas medias y altas de 80 °C a 120 °C. Como resultado, iglidur® G1 permite una presión superficial máxima considerablemente mayor que la permitida por iglidur® G.

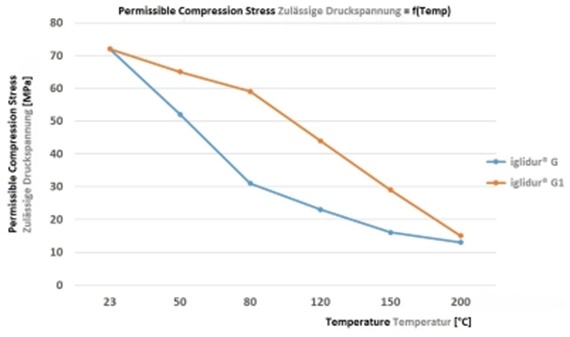

Presión superficial a altas temperaturas

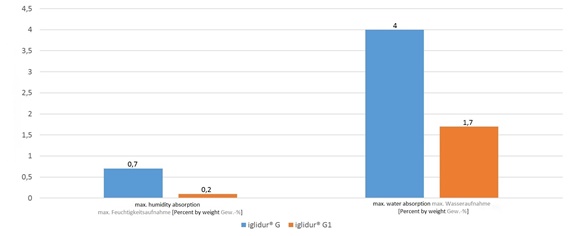

Resultados de la prueba de absorción de humedad

Las pruebas indican niveles considerablemente reducidos de absorción y saturación de humedad. Bajo el agua o en entornos húmedos, los cojinetes fabricados con iglidur® G1 apenas cambian de forma.

Más información

iglidur® esperto de rodamientos deslizantes

Usando el experto de rodamientos deslizantes iglidur®, Vd. puede obtener un resumen de materiales iglidur® adecuados después de unas pocas introducciones sobre su aplicación.

iglidur® esperto de rodamientos deslizantes
