iglidur® J200 - Datos de material

Jon Mentxaka

¿Tiene una consulta? Tanto yo, como el resto del equipo de igus España estamos para ayudarle.

15 Retos - 15 Cojinetes

Descargue esta guía única de inspiración con soluciones reales a retos de clientes.

¿Necesita probarlos?

Solicite una muestra de las referencias a probar o reciba su iglidur samplebox

Tabla del material

Características generales Unidad iglidur® J200 - más duradero que iglidur® J Método de prueba
Densidad g/cm³ 1,72
Color: gris oscuro
Absorción máx. de humedad a 23°C/50% h.a. % del peso 0,2 DIN 53495
Absorción máx. de agua % del peso 0,7
Coeficiente de fricción por deslizamiento, dinámico, frente acero μ 0,11-0,17
Valor pv, máx. (seco) MPa x m/s 0,30

Características mecánicas
Módulo E de elasticidad MPa 2800 DIN 53457
Resistencia a la flexión a 20°C MPa 58 DIN 53452
Resistencia a la compresión MPa 43
Presión superficial máxima permitida (20°C) MPa 23
Dureza D shore 70 DIN 53505

Propiedades físicas y térmicas
Temperatura máx. de aplicación a largo plazo °C +90
Temperatura máx. de aplicación a corto plazo °C +120
Temperatura ambiente máx. a corto plazo1) °C +140
Temperatura de servicio mín. °C -50
Conductibilidad térmica W/m x K 0,24 ASTM C 177
Coeficiente de dilatación térmica (a 23°C) K-1 x 10-5 8 DIN 53752

Propiedades eléctricas
Resistencia específica Ωcm > 108 DIN IEC 93
Resistencia superficial Ω > 108 DIN 53482
1) Sin carga adicional; sin deslizamiento; no se excluye alguna relajación
Tabla 01: Características del material




Figura 01: Valores PV permitidos para los cojinetes de fricción iglidur® J200 con 1 mm de espesor de pared, funcionan en seco contra una barra de acero, a 20°C, estando instalados en una carcasa de acero.

X = Velocidad superficial [m/s]
Y = Presión[MPa]


Con iglidur® J200, se ha diseñado un Cojinete cuyo comportamiento de fricción es particularmente reducido. Es sobretodo en las aplicaciones con recorridos lineales que la fricción tiene un papel importante. Mientras que varios materiales poseen excelentes coeficientes de fricción bajo altas cargas, los cojinetes de deslizamiento iglidur® J200 se destacan por el hecho de que su coeficiente de fricción es muy bueno con cargas reducidas.


Fig. 02: Presión superficial máxima permitida en función de la temperatura (23 MPa a +20 °C)

X = Temperatura [°C]
Y = Presión [MPa]
Fig. 03: Deformación bajo cargas y temperaturas

X = Presión [MPa]
Y = Deformación [%]

Características mecánicas

La máxima carga superficial recomendada representa un coeficiente mecánico del material.
Por ello, no se pueden sacar conclusiones respecto a la tribología del mismo. Conforme aumenta la temperatura, la resistencia a la compresión de los cojinetes iglidur® J200 disminuye.

La fig. 02 explica esta relación.

Por debajo de la carga máxima permitida de 23 MPa, la deformación es del 3,5% (fig. 03). Hasta este punto, la deformación plástica es despreciable. Sin embargo, el tiempo de influjo debe tenerse en cuenta.

Velocidad de deslizamiento máxima

m/s rotacional Oscilante Lineal
permanente 1 0,7 10
a corto plazo 1,5 1,1 15
Tabla 03: Límites de temperatura para iglidur® J200

Velocidades de deslizamiento permitidas

Gracias a sus excelentes coeficientes de fricción, iglidur® J200 permite altas velocidades de deslizamiento. En servicio permanente, las velocidades de rotación pueden ser de 1 m/s. Las velocidades permitidas son claramente mayores con movimientos lineales o con tiempos de funcionamiento cortos. Con movimientos lineales, ya se ha podido testar velocidades por encima de 15 m/s con éxito.

iglidur® J200 Temperatura de servicio
mínima - 50 °C
máx. a largo plazo + 90 °C
máx. a corto plazo + 120 °C
Fijado axial + 60 °C
Tabla 03: Límites de temperatura para iglidur® J200

Temperaturas

No se debe superar la mayor temperatura permitida de +120 °C. Aquí también se debe contar el calor generado por fricción. A partir de los 60°C, los cojinetes de fricción tendrían además que ser fijados mecánicamente para evitar el riesgo de que el cojinete se resbale de su alojamiento. La resistencia al desgaste se reduce desproporcionadamente a partir de los +70°C.

Fig. 04: Coeficientes de fricción dependiendo de la velocidad superficial, p = 0,75 MPa

X = Velocidad superficial [m/s]
Y = Coeficiente de fricción μ

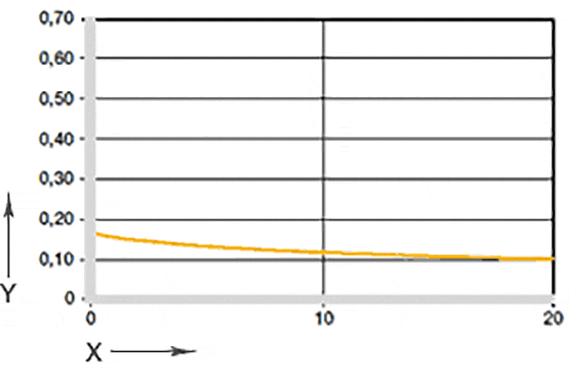

Fig. 05: Coeficientes de fricción dependiendo de la carga, v = 0,01 m/s

X = Presión [MPa]
Y = Coeficiente de fricción μ

Fricción y desgaste

De todos los materiales iglidur®, los cojinetes autolubricados iglidur® J200 es el que ofrece los coeficientes de fricción más reducidos. En el centro se encuentra el coeficiente de fricción de todas las mediciones, incluso con diferentes materiales de eje, con 0,11 μ. El aluminio anodizado duro adquiere especial importancia como par de contramarcha.

La comparación con otros materiales iglidur® muestra claramente que los cojinetes de deslizamiento iglidur® J200 son más adecuados para las cargas reducidas. La influencia de la velocidad superficial y la carga no es muy pronunciada sobre el coeficiente de fricció. La disminución del coeficiente de fricción con la carga está dentro del rango normal (Fig. 04 y 05). En cuanto al acabado de la superficie del eje, el óptimo está en el intervalo de 0,2 a 0,4 Ra. Por lo contrario, la influencia del eje si es muy importante, con respecto a la resistencia al desgaste. Vale la pena echar un vistazo a la extensa base de datos sobre desgastes a bajas cargas.



iglidur® J200 en seco Grasa Aceite Agua
Coeficientes de fricción µ 0,11 - 0,17 0,09 0,04 0,04
Tabla 04: Coeficientes de fricción de iglidur® J200 con ejes de acero

Fig. 06: Desgaste, aplicación giratoria con tabla 06: Desgaste con movimientos rotatorios y diferentes materiales de eje, p = 1 MPa, v = 0,3 m/s

X = Material del eje
Y = Desgaste [μm/km]

A = aluminio anodizado endurecido
B = Acero mecanizado
C = Cf53
D = Cf53, cromado duro
E = St37
F = V2A
G = X90

Materiales de los ejes

El material del eje tiene una gran influencia en la resistencia al desgaste. Todos los materiales de ejes (blandos o duros) son apropiados para los cojinetes iglidur® J200, sin embargo, los mejores resultados se obtienen con el eje de aluminio anodizado duro. Este tipo de eje es particularmente apropiado con movimientos lineales.
Fig. 07: Desgaste en aplicaciones oscilantes y giratorias Tabla 07: Desgaste en aplicaciones con movimientos oscilantes y de rotación con Cf53 como función de la carga.

X = Presión [MPa]
Y = Desgaste [μm/km]

A = Cf53, oscilante
B = Cf53, pivotante

Medio Resistencia
Alcohol +
Hidrocarburos +
Grasas, aceites, sin aditivos +
Combustible +
Ácidos diluidos De 0 a -
Ácidos fuertes -
Lejías diluidas +
Lejías fuertes + a 0
+ resistente      0 parcialmente resistente      - no resistente
Todos los datos, a temperatura ambiente [+20 °C]
Tabla 05: Resistencia a las sustancias químicas de iglidur® J200



Propiedades eléctricas

Resistencia volumétrica especifica > 108 Ωcm
Resistencia superficial > 108 Ω

Resistencia a sustancias químicas

Los cojinetes iglidur® J200 son resistentes a lejías diluidas así como a disolventes y a todo tipo de lubricantes.

Radiaciones radioactivas

Los Cojinetes de deslizamiento iglidur® J200 son resistentes a la radiación hasta una intensidad de 3 x 10² Gy.

Resistencia a la luz ultravioleta

Los Cojinetes iglidur® J200 son extremadamente resistentes a la influencia de los rayos ultravioletas.

Vacío

La aplicación en vacío es posible de modo limitado. Por lo cual, sólo los Cojinetes iglidur® J200 secos pueden ser testados en vacío.

Propiedades eléctricas

Los Cojinetes de deslizamiento iglidur® J200 son aislantes a la electricidad.

Programa de suministro

Los Cojinetes iglidur® J200 son fabricados en función de los pedidos.

Absorción de humedad máxima
a +23 °C/50 % h.a Porcentaje de peso 0,2%
Absorción máx. de agua Porcentaje de peso 0,7%

Tabla 06: Absorción de humedad
Influencia de la absorción de humedad Imagen 10: influencia de la absorción de humedad

X = absorción de humedad [peso.-%]
Y = reducción ø interior [%]

Absorción de agua

La absorción de humedad de los cojinetes iglidur® J200 es de aprox. 0,2 % en clima normal. El límite de saturación en el agua es de 0,7%. Estos valores son tan bajos, que a menos que se trate de un caso extremo, no es necesario tomar en consideración la expansión debida a la absorción de agua.

Wichtige Toleranzen für iglidur® J200-Gleitlager nach ISO 3547-1 nach dem Einpressen

Diámetro interior
d1 [mm]
Eje h9
[mm]
iglidur® J200
E10 [mm]
Alojamiento H7
[mm]
hasta 3 0 - 0,025 +0,014 +0,054 0 +0,010
> 3 bis 6 0 - 0,030 +0,020 +0,068 0 +0,012
> 6 bis 10 0 - 0,036 +0,025 +0,083 0 +0,015
> 10 bis 18 0 - 0,043 +0,032 +0,102 0 +0,018
> 18 bis 30 0 - 0,052 +0,040 +0,124 0 +0,021
> 30 bis 50 0 - 0,062 +0,050 +0,150 0 +0,025
> 50 bis 80 0 - 0,074 +0,060 +0,180 0 +0,030
> 80 bis 120 0 - 0,087 +0,072 +0,212 0 +0,035
> 120 bis 180 0 - 0,100 +0,085 +0,245 0 +0,040

Tabla 07: Tolerancias importantes conforme a la norma ISO 3547-1 tras el montaje a presión

Tolerancias de instalación

Los cojinetes J200 iglidur® son cojinetes estándar para ejes con tolerancias h (h9 es la tolerancia mínima recomendada). Los cojinetes están diseñados para introducirse a presión en un alojamiento con tolerancia H7. Después de haber sido montado en el alojamiento con diametro nominal H7, el diámetro interior se ajusta automáticamente para tener una tolerancia E10. En algunos tamaños, la tolerancia depende del espesor de la pared del casquillo, por lo que los datos de esta tabla pueden no coincidir (Consulte nuestro programa de suministros)
