iglidur® A180 - Datos del material

Tabla de materiales

Propiedades generales	Unidad	iglidur® A180	Método de ensayo
Densidad	g/cm³	1,46
Color (Color)		blanco
Absorción máxima de humedad a +23°C/50% de humedad ambiente	% peso	0,2	DIN 53495
Máx. absorción de humedad	% peso	1,3
Coeficiente de rozamiento por deslizamiento, dinámico contra acero	µ	0,05 - 0,23
valor pv máx. (en seco)	MPa x m/s	0,31
Propiedades mecánicas
Módulo de flexión	MPa	2.300	DIN 53457
Resistencia a la flexión a 20 °C	MPa	88	DIN 53452
Resistencia a la compresión	MPa	78
Máx. presión superficial recomendada (20° C)	MPa	28
Dureza superficial Shore-D		76	DIN 53505
Propiedades físicas y térmicas
Máx. <br />temperatura de larga duración de la aplicación	°C	+90
Máx. <br />temperatura puntual de la aplicación	°C	+110
Temperatura mín. de aplicación	°C	-50
Conductividad térmica	[W/m x K]	0,25	ASTM C 177
Coeficiente de dilatación térmica (con 23 °C)	[K^-1 x 10^-5	11	DIN 53752
Propiedades eléctricas
Resistencia transitoria específica	Ωcm	> 10¹²	DIN IEC 93
Resistencia superficial	Ω	> 10¹¹	DIN 53482

Descargar la ficha técnica

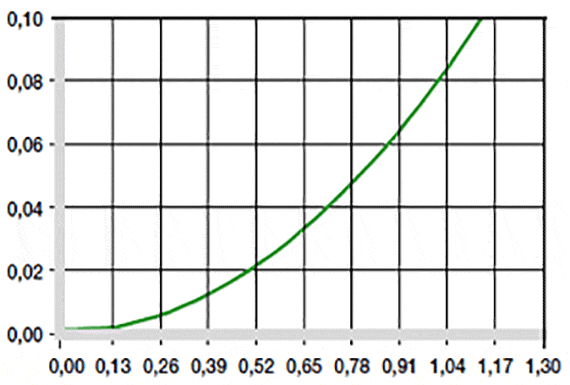

diagrama. 01: Valor pv admisible para cojinetes iglidur® A180

Los cojinetes de deslizamiento iglidur® A180 son adecuados para aplicaciones en contacto directo con alimentos. Son la solución ideal para puntos de apoyo en máquinas para la industria alimentaria y de embalaje, fabricación de equipos médicos, pequeños electrodomésticos, etc. Incluso cuando se produce un contacto húmedo de limpieza, el iglidur® A180 se caracteriza por la menor absorción de humedad.

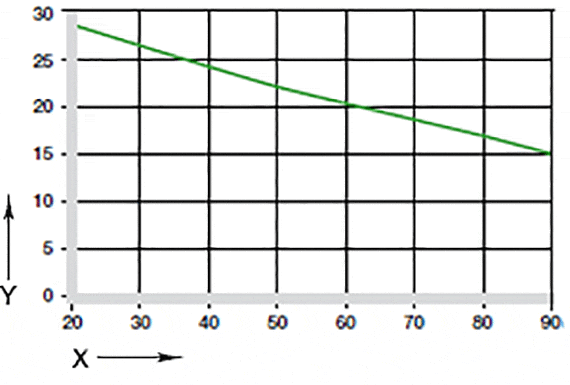

diagrama. 02: presión superficial máxima recomendada en función de la temperatura (20 MPa a +20 °C)

Especificación mecánica

La presión superficial máxima recomendada es un parámetro mecánico del material. No puede utilizarse para sacar conclusiones sobre la tribología. La resistencia a la compresión de los cojinetes de deslizamiento iglidur® A180 disminuye con el aumento de la temperatura. el diagrama. 02 ilustra esta relación.

El diagrama. 03 muestra la deformación elástica de iglidur® A180 bajo carga radial. Bajo la presión superficial máxima recomendada de 20 MPa, la deformación es inferior al 2,5%. La deformación plástica puede despreciarse hasta esta carga radial. Sin embargo, también depende de la duración del impacto.

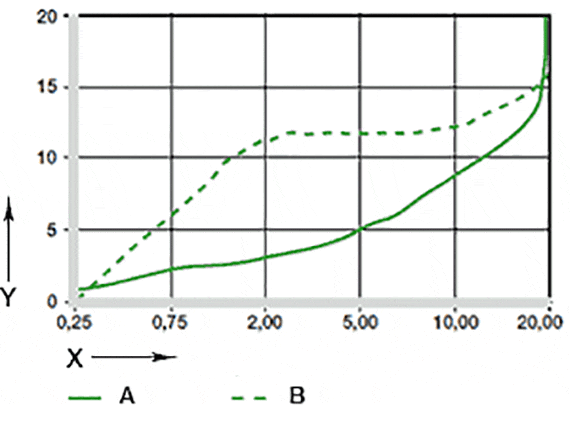

Diagrama 03: Deformación bajo presión y temperatura

Para más información

carga, presión superficial

Velocidades de deslizamiento admisibles

iglidur® A180 ha sido desarrollado para bajas velocidades de deslizamiento. En funcionamiento en seco, se permite un máximo de 0,8 m/s (giratoria) o 3,5 m/s (lineal) para un uso continuo. Los valores indicados en la tabla 02 indican los límites en los que el calor de fricción provoca un aumento hasta la temperatura permanentemente admisible. En la práctica, estos valores límite no siempre pueden alcanzarse debido a las interacciones.

Velocidad máxima de la superficie

m/s	Rotación	Oscilante	Lineal
De forma continua	0,8	0,6	3,5
De forma puntual	1,2	1	5

Velocidad de deslizamientovalor p x v y lubricación

Temperaturas

La temperatura máxima de aplicación a corto plazo es de +110 °C. La resistencia a la compresión de los cojinetes de deslizamiento iglidur® A180 disminuye con el aumento de la temperatura. el diagrama. 02 ilustra esta relación. Las temperaturas reinantes en el sistema de cojinetes también influyen en el desgaste de los cojinetes. A temperaturas superiores a +60 °C se requiere una protección adicional.

iglidur® A180	Temperatura de aplicación
Mínimo	- 50 °C
Duración máxima	+90 °C
Máximo, a corto plazo	+110°C
Además asegurar axialmente de	+60°C

Temperaturas, coeficiente de dilatación térmica

Diagrama 04: Coeficiente de fricción en función de la velocidad superficial, p = 0,75MPa

fricción y desgaste

El coeficiente de fricción y la resistencia al desgaste cambian con los parámetros de aplicación. Sin embargo, al aumentar la carga, el coeficiente de fricción disminuye significativamente (diagramas 04 y 05).

Coeficiente de fricción para iglidur® A180 contra acero (Ra = 1 μm, 50 HRC):

iglidur® A180	seco	Grasas	Aceite	Agua
Coeficientes de fricción µ	0,05 - 0,23	0,09	0,04	0,04

Diagrama 05: Coeficiente de fricción en función de la presión, v = 0,01m/s

Para más información:

Coeficiente de fricciónResistencia al desgaste

diagrama. 06: Desgaste, aplicación giratoria con diferentes

Materiales del eje

El diagrama 06 muestra los resultados de las pruebas con diferentes materiales de eje que se llevaron a cabo con cojinetes de deslizamiento fabricados con iglidur® A180. Destaca claramente la combinación "iglidur® A180/eje de aluminio anodizado duro". Sin embargo, en otros ejes también se obtienen índices de desgaste de buenos a muy buenos. En los ejes Cf53, el mayor desgaste en las aplicaciones giratorias en comparación con las rotativas es ejemplar (diagrama. 07).

Materiales del eje

diagrama. 07: Desgaste con oscilación y rotación

Resistencia química

Los cojinetes de deslizamiento iglidur® A180 pueden utilizarse en las condiciones ambientales más diversas y en contacto con numerosas sustancias químicas. La tabla 05 ofrece un resumen de la resistencia química de los cojinetes iglidur® A180 a temperatura ambiente.

+ resistente 0 condicionalmente resistente - no resistente
Todos los datos a temperatura ambiente [+20 °C]

Media	Resistencia
Alcoholes	+
Hidrocarburos	+
Grasas, aceites sin aditivos	+
Combustibles	+
Ácidos diluidos	0 a -
Ácidos fuertes	-
Alcalinos diluidos	+
Alcalinos fuertes	+ hasta 0

Radiación radioactiva

Los cojinetes de iglidur® A180 son resistentes a la radiación hasta una intensidad de radiación de 3 x 10² Gy. Mayores niveles de radiación atacan el material y pueden provocar la pérdida de importantes especificaciones mecánicas.

Resistencia a los rayos UV

Los cojinetes de deslizamiento iglidur® A180 son resistentes a la radiación UV, pero la especificación tribológica se deteriora debido a la exposición permanente.

Vacío

Cuando se utilizan en vacío, cualquier contenido de humedad se desgasifica. Por lo tanto, sólo los cojinetes secos son adecuados para el vacío.

Especificaciones eléctricas

iglidur® Los cojinetes de fricción A180 son eléctricamente aislantes.

Propiedades eléctricas
Resistencia transitoria específica	> 10¹² Ωcm
Resistencia superficial	> 10¹¹ Ω

Absorción de humedad

Los cojinetes iglidur® A180 absorben hasta un 0,2 % de agua debido a la humedad (+23 °C, 50 % de humedad relativa), y hasta un 1,3 % cuando están saturados de agua.

Máxima absorción de la humedad
a +23 °C/50 % humedad r.	0,2% peso
Máx. absorción de humedad	1,3% peso

Tolerancias de montaje

Los cojinetes de deslizamiento iglidur® A180 son cojinetes estándar para ejes con tolerancia h (mínimo recomendado h9). Los cojinetes están diseñados para ser montados a presión en un montaje con tolerancia H7. Después de la instalación en un montaje con dimensiones nominales, el diámetro interior del cojinete con tolerancia E10 se ajusta automáticamente.

Diámetro d1 [mm]	Eje h9 [mm]	iglidur® A180 F10 [mm]	Carcasa H7 [mm]
hasta 3	0 - 0,025	+0,014 +0,054	0 +0,010
> 3 a 6	0 - 0,030	+0,020 +0,068	0 +0,012
> 6 hasta 10	0 - 0,036	+0,025 +0,083	0 +0,015
> 10 hasta 18	0 - 0,043	+0,032 +0,102	0 +0,018
> 18 hasta 30	0 - 0,052	+0,040 +0,124	0 +0,021
> 30 hasta 50	0 - 0,062	+0,050 +0,150	0 +0,025
