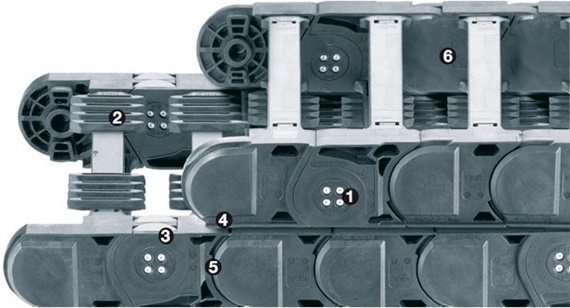

Sistema de cadena portacables de bajo mantenimiento con ruedas de plástico triboptimizado
2Travesaños autodeslizantes tipo peine
3Ruedas y eslabones de un diseño especial que los hace especialmente silenciosos
4Las ruedas superiores y las inferiores se desplazan unas encima de las otras
5Ruedas y eslabones con el mismo paso
64 Altura interior: 32 mm, 42 mm, 56 mm y 80 mm disponibles

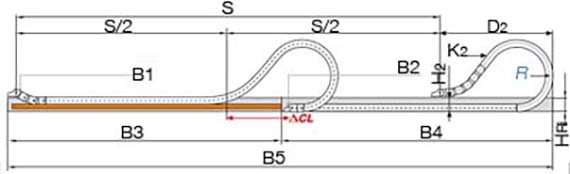

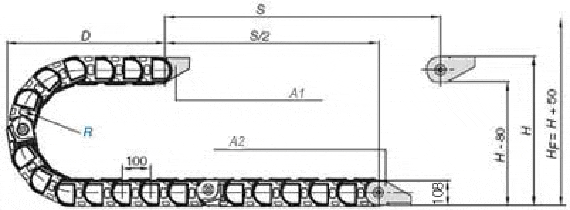

| A1 = Extremo móvil | A2 = Extremo fijo | B1 = Extremo móvil |
| B2 = Extremo fijo | B3 = Carril de guiado con barra deslizante | B4 = Carril de guiado sin barra deslizante |
| B5 = Longitud total del carril de guiado | S = Recorrido | R = Radio de curvatura |
| H = Altura nominal de montaje | HF = Holgura vertical necesaria | HRI = Altura interior del carril |
| D = Voladizo, radio de la cadena en posición final | K = π • R + "seguridad" | D2 = Voladizo para largos recorridos de deslizamiento |
| K2 = *Suplemento | H2 = *Altura de montaje |
| Carreras largas | de 10 m a 600 m |
| Velocidad máxima de rotación/aceleración máxima de rotación | máx. 10 [m/s] / máx. 50 [m/s²] |
| Peso de llenado | Máx. 7,00 [kg/m] |
| Material/Temperatura permitida °C | igumid G/de -40° a +120° C |
| Clase de inflamabilidad, igumid G | VDE 0304 IIC UL94 HB |

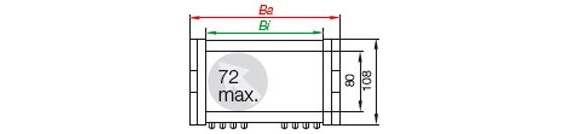

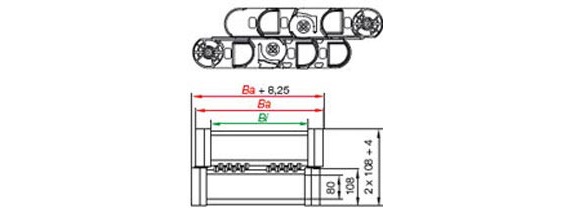

| Referéncia del artículo | Ancho interior | Ancho exterior | Alto interior | Alto exterior | Radio de curvatura | Peso | H | D | K | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Bi [mm] | Ba [mm] | hi [mm] | ha [mm] | R [mm] | [kg/m] |
| Referencia |
|---|
| Referencia |
|---|
| Referencia |
|---|
| Referencia |
|---|
| Referencia | Anchura |
|---|
| Número de pedido |
|---|

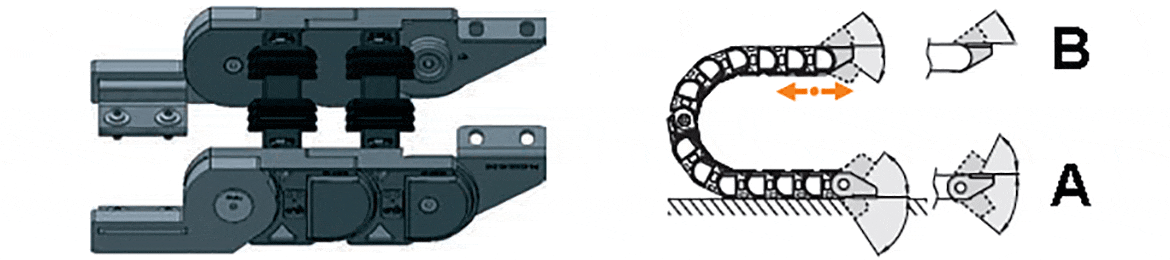

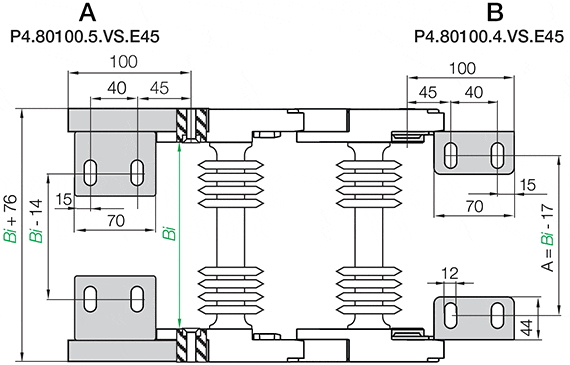

Para conexiones oscilantes
Sujeción segura a su aplicación
Mismo kit (de 2 piezas) para cadenas de todas las anchuras
Eléctricamente conductor
| Referencia |
|---|
