Serie P4.42

Sistema de cadena portacables de bajo mantenimiento con ruedas de plástico triboptimizado

Travesaños autodeslizantes tipo peine

Ruedas y eslabones de un diseño especial que los hace especialmente silenciosos

Las ruedas superiores y las inferiores se desplazan unas encima de las otras

Ruedas y eslabones con el mismo paso

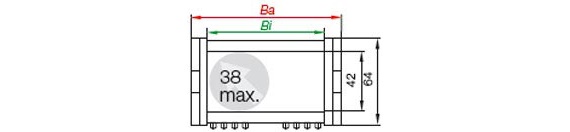

4 Altura interior: 32 mm, 42 mm, 56 mm y 80 mm disponibles

A1 = Extremo móvil	A2 = Extremo fijo	B1 = Extremo móvil
B2 = Extremo fijo	B3 = Carril de guiado con barra deslizante	B4 = Carril de guiado sin barra deslizante
B5 = Longitud total del carril de guiado	S = Recorrido	R = Radio de curvatura
H = Altura nominal de montaje	H_F = Holgura vertical necesaria	H_RI = Altura interior del carril
D = Voladizo, radio de la cadena en posición final	K = π • R + "seguridad"	D₂ = Voladizo para largos recorridos de deslizamiento
K₂ = *Suplemento	H2 = *Altura de montaje	∆CL = Compensación del extremo fijo

*con punto móvil rebajado

Carreras largas	de 10 m a 600 m
Velocidad máxima de rotación/aceleración máxima de rotación	máx. 10 [m/s] / máx. 50 [m/s²]
Peso de llenado	Máx. 7,00 [kg/m]
Material/Temperatura permitida °C	igumid G/de -40° a +120° C
Clase de inflamabilidad, igumid G	VDE 0304 IIC UL94 HB

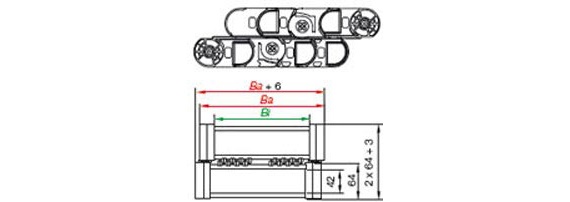

Gama de productos de la serie P4.42

Referéncia del artículo	Ancho interior	Ancho exterior	Alto interior	Alto exterior	Radio de curvatura	Peso	H	D	K
	Bi [mm]	Ba [mm]	hi [mm]	ha [mm]	R [mm]	[kg/m]
P4.42.10.100.0	100	154	42	64	100	3,95	268	201	450	14,00 EUR
P4.42.10.125.0	100	154	42	64	125	3,95	318	226	530	14,00 EUR
P4.42.10.150.0	100	154	42	64	150	3,95	368	251	610	14,00 EUR
P4.42.10.200.0	100	154	42	64	200	3,95	468	301	765	14,00 EUR
P4.42.10.250.0	100	154	42	64	250	3,95	568	351	920	14,00 EUR
P4.42.10.300.0	100	154	42	64	300	3,95	668	401	1080	14,00 EUR
P4.42.10.350.0	100	154	42	64	350	3,95	768	451	1235	14,00 EUR
P4.42.15.100.0	150	204	42	64	100	4,22	268	201	450	14,59 EUR
P4.42.15.125.0	150	204	42	64	125	4,22	318	226	530	14,59 EUR
P4.42.15.150.0	150	204	42	64	150	4,22	368	251	610	14,59 EUR
P4.42.15.200.0	150	204	42	64	200	4,22	468	301	765	14,59 EUR
P4.42.15.250.0	150	204	42	64	250	4,22	568	351	920	14,59 EUR
P4.42.15.300.0	150	204	42	64	300	4,22	668	401	1080	14,59 EUR
P4.42.15.350.0	150	204	42	64	350	4,22	768	451	1235	14,59 EUR
P4.42.20.100.0	200	254	42	64	100	4,47	268	201	450	15,04 EUR
P4.42.20.125.0	200	254	42	64	125	4,47	318	226	530	15,04 EUR
P4.42.20.150.0	200	254	42	64	150	4,47	368	251	610	15,04 EUR
P4.42.20.200.0	200	254	42	64	200	4,47	468	301	765	15,04 EUR
P4.42.20.250.0	200	254	42	64	250	4,47	568	351	920	15,04 EUR
P4.42.20.300.0	200	254	42	64	300	4,47	668	401	1080	15,04 EUR
P4.42.20.350.0	200	254	42	64	350	4,47	768	451	1235	15,04 EUR

Más información sobre el producto seleccionado:

3D-CAD

Solicitud de muestra

PDF

Consulta de precio

myCatalog

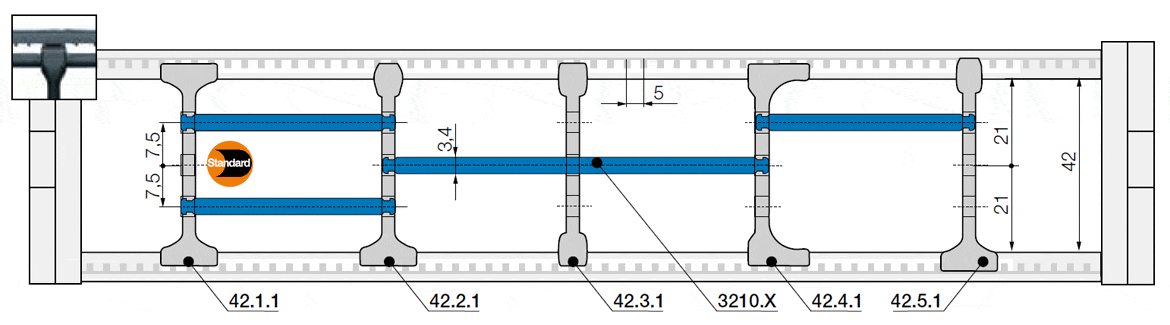

Distribución interna programa series P4.42

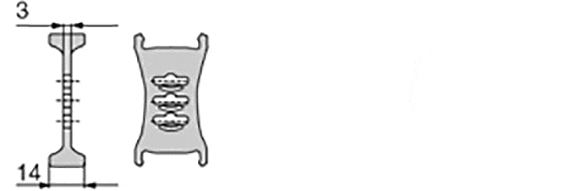

Estándar - para todas las aplicaciones

Separador, pie amplio para máxima fuerza de sujeción y posicionamiento seguro en la cadena portacables

Referencia
42.1	0,55 EUR
42.1.1	0,84 EUR

Más información sobre el producto seleccionado:

3D-CAD

Solicitud de muestra

PDF

Consulta de precio

myCatalog

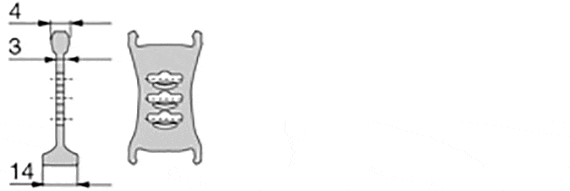

Montaje de cables más rápido

Un lateral fijado con un ancho de base, la parte opuesta estrecha para una simple instalación (sujeción fácil).

Referencia
42.2	0,55 EUR
42.2.1	0,84 EUR

Más información sobre el producto seleccionado:

3D-CAD

Solicitud de muestra

PDF

Consulta de precio

myCatalog

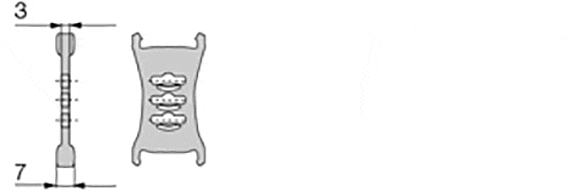

Para muchos cables delgados

Separador con base estrecha para muchos cables delgados puestos el uno al lado del otro. Ahorrador de espacio, estable - para cadenas portacables.

Referencia
42.3	0,58 EUR
42.3.1	0,85 EUR

Más información sobre el producto seleccionado:

3D-CAD

Solicitud de muestra

PDF

Consulta de precio

myCatalog

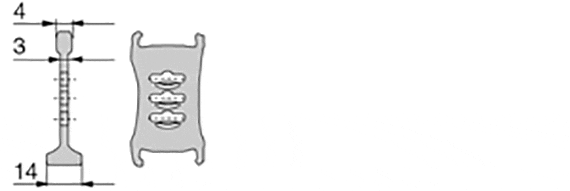

Fijaciones seguras en pasos de 5 mm

Separador de fijación para travesaño de fijación con escala Para posicionamiento exacto

Referencia
42.5	0,55 EUR
42.5.1	0,84 EUR

Más información sobre el producto seleccionado:

3D-CAD

Solicitud de muestra

PDF

Consulta de precio

myCatalog

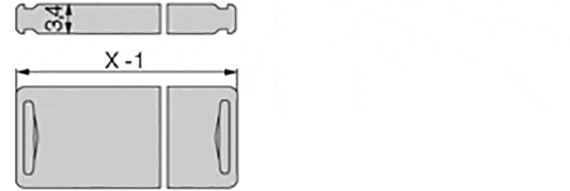

Distribución interior horizontal

Fijación segura en ambos lados del separador, anchuras fijadas posibles Puede ser usado como bandeja de ancho pleno para subdivisión integrada ó como bandeja para una distribución tipo soporte en 3 planos.

Referencia	Anchura
3210.100	100	1,04 EUR
3210.150	150	1,34 EUR
3210.200	200	1,65 EUR
3210.250	250	1,96 EUR
3200.100	100	0,95 EUR
3200.150	150	1,28 EUR
3200.200	200	1,58 EUR
3200.250	250	1,88 EUR

Más información sobre el producto seleccionado:

3D-CAD

Solicitud de muestra

PDF

Consulta de precio

myCatalog

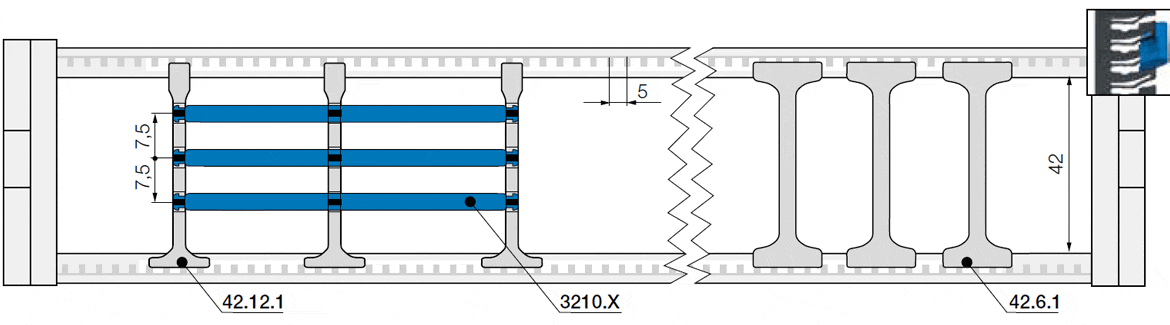

Gama de separadores para división interna serie P4.42

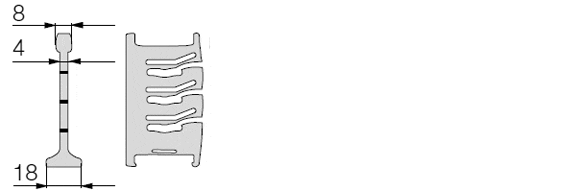

Separadores Lean

El nuevo diseño permite una fijación extremadamente rápida
de las bandejas en varias capas, lo que reduce significativamente
el tiempo de confección. Permite reemplazar
los cables individuales rápidamente en cadenas portacables con muchos cables.

Número de pedido

Más información sobre el producto seleccionado:

myCatalog

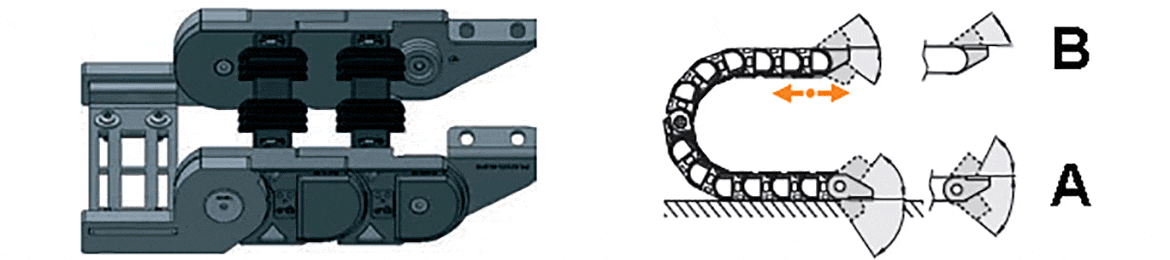

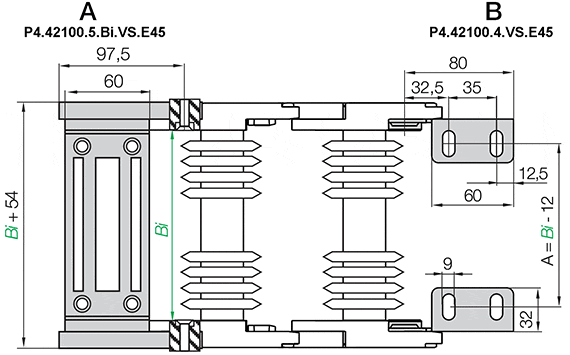

P4.42 - terminales de plástico/acero oscilantes

A = Extremo fijo de plástico | B = Extremo móvil de acero

Para conexiones oscilantes

Sujeción segura a su aplicación

Mismo kit (de 2 piezas) para cadenas de todas las anchuras

Eléctricamente conductor

A = extremo fijo | B = extremo móvil

Referencia	Bi	A

Más información sobre el producto seleccionado:

myCatalog
