Actuadores lineales eléctricos drylin® E, directos desde almacén

Un chorro de agua corta una pieza en una máquina CNC durante una prueba de agua a alta presión.
  • No necesidad de lubricación
  • Resistencia al desgaste
  • Apto para entornos duros con suciedad, polvo o químicos
  • Funcionamiento en contacto con agua
  • Silenciosos
  • Alta precisión

Actuadores eléctricos de husillo, correa y cremallera ¿Cuándo usar cada uno?

Características de los actuadores lineales industriales

TipoCargaVelocidadPrecioSensibilidad a suciedadReversibilidadRuidoCarrera máxima
Husillo trapezoidalAltaBaja💶BajaNoSilencioso1500 mm
Husillo de paso largo MediaBaja 💶MediaCondicionadaMuy silencioso1200 mm
CorreaBajaAlta💶💶MediaSíMuy silencioso6000 mm
CremalleraBajaMedia💶💶BajaSíSilenciosoSin límite según montaje
Preguntas frecuentes

Actuadores lineales motorizados

Actuadores de 12/24v

Actuadores de 24/48v

Actuadores de 48v

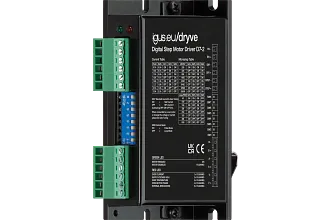

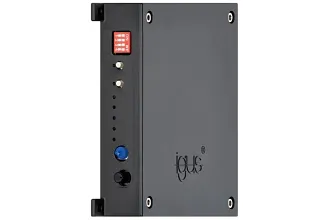

Cómo controlar un actuador lineal eléctrico

Unboxing y montaje del robot cartesiano de igus - gantry

Unboxing y Montaje

Ejemplo de programa de muestra para contralador

Programas de muestra

Accesorios

Interruptor de fin de carrera igus con palanca metálica y tres bornes eléctricos.

Sensores para final de carrera

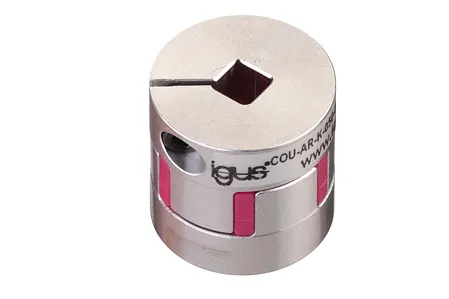

Acoplamiento de garras de aluminio para engranajes, con inserciones rosas.

Acoplamientos elásticos

Unidad de accionamiento compacta drylin E con placa de brida y dos racores.

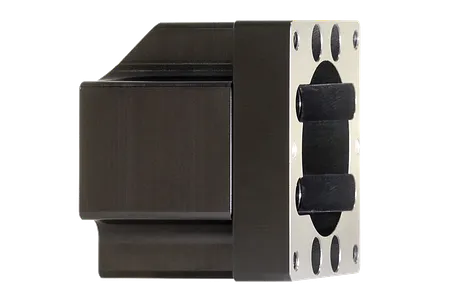

Bridas para motor

Ejemplos de funcionamiento en aplicaciones industriales

Servicios

Descargar información técnica

Solicite un presupuesto

Configurador online gratuito

Más información sobre actuadores lineales eléctricos drylin® E

Características técnicas

ReferenciaTamaño de instalaciónLongitud del carroLongitud de carreraTipo de motorCapacidad máx. de carga axial estática [N] Capacidad máx. de carga radial estática [N]
DLE-SA-0001 ZLW-0630 básico 60300NEMA17 con cable 35140
DLE-SA-0002 ZLW-1040 básico 100500NEMA23 con cable 100400
DLE-SA-0003 ZLW-1080 estándar 1001000NEMA23XL con cable 150600
DLE-SA-0004 SAW-0630 Tr08x1.5 60250NEMA17 con cable 100400
DLE-SA-0005 SAW-1040 Tr10x2 69500NEMA23 con cable 5002.000
DLE-SA-0006 SAW-1080 Tr12x3 100500NEMA23XL con cable 7502.000

Actuador lineal de correa dentada tamaño 0630 (DLE-SA-0001)

Eje lineal con carro y accionamiento motorizado.
  • Posicionamiento de sensores
  • Identificación en microelectrónica y tecnología médica
  • Automatización de mediciones y pruebas
  • Estructura sencilla
  • Montaje del sensor de proximidad mediante ranura en T a lo largo de toda la sección
  • Todo de un mismo proveedor, totalmente montado y probado
Eje lineal DryLin E con motor, dibujo técnico con cotas y vistas laterales.
Eje lineal DryLin E con motor, dibujo técnico con cotas y vistas laterales.
  • Para cargas radiales de hasta 10 [kg]
  • Para requisitos de precisión de hasta aprox. 0,1 [mm]
  • Con velocidades de hasta 1,5 [m/s]

Actuador lineal de correa dentada tamaño 1040 (DLE-SA-0001)

Eje lineal con carro y unidad de accionamiento.
  • Tecnología de manipulación y montaje
  • Manipulación de piezas pequeñas
  • Pick and place
  • Estructura sencilla
  • Montaje del sensor de proximidad mediante ranura en T a lo largo de toda la sección
  • Todo de un mismo proveedor, totalmente montado y probado
Eje lineal DryLin E con motor, dibujo técnico con vista lateral y superior y cotas.
Eje lineal DryLin E con motor, dibujo técnico con vista lateral y superior y cotas.
  • Para cargas radiales de hasta 15 [kg]
  • Para requisitos de precisión de hasta aprox. 0,1 [mm]
  • Con velocidades de hasta 2 [m/s]

Actuador lineal de correa dentada tamaño 1080 (DLE-SA-0001)

Eje lineal con carro sobre un perfil metálico largo.
  • Sistemas de clasificación
  • Manipulación de piezas pequeñas
  • Pick and place
  • Estructura sencilla
  • Montaje de sensores de proximidad mediante ranura en T a lo largo de toda la sección
  • Todo de un mismo proveedor, totalmente montado y probado
Eje lineal DryLin E con motor, dibujo técnico con cotas.
Eje lineal DryLin E con motor, dibujo técnico con cotas.
  • Para cargas radiales de hasta 20 [kg]
  • Para requisitos de precisión de hasta aprox. 0,1 [mm]
  • Con velocidades de hasta 2 [m/s]

Actuador lineal de husillo tamaño 0630 (DLE-SA-0001)

Accionamiento lineal con carro sobre una guía.
  • Ajuste de sensores y cámaras
  • Ajuste de la abertura de ventilación
  • Banco de pruebas
  • Estructura sencilla
  • Montaje del sensor de proximidad mediante ranura en T a lo largo de toda la sección
  • Todo de un mismo proveedor, totalmente montado y probado
Eje lineal DryLin E con motor, dibujo técnico con cotas.
Eje lineal DryLin E con motor, dibujo técnico con cotas.
  • Para cargas radiales de hasta 15 [kg]
  • Para requisitos de precisión de hasta aprox. 0,1 [mm]
  • Con velocidades de hasta 0,3 [m/min]

Actuador lineal de husillo tamaño 1040 (DLE-SA-0001)

Eje lineal con carro y unidad de accionamiento.
  • Ajustes de cámaras
  • Tecnología de etiquetado
  • Aplicaciones de apilamiento
  • Estructura sencilla
  • Montaje de sensores de proximidad mediante ranura en T a lo largo de toda la sección
  • Todo de un mismo proveedor, totalmente montado y probado
Dibujo técnico de un eje lineal DryLin E con motor, vista lateral y superior con cotas.
Dibujo técnico de un eje lineal DryLin E con motor, vista lateral y superior con cotas.
  • Para cargas radiales de hasta 25 [kg]
  • Para requisitos de precisión de hasta aprox. 0,1 [mm]
  • Con velocidades de hasta 0,5 [m/min]

Actuador lineal de husillo tamaño 1080 (DLE-SA-0001)

Eje lineal con carro y unidad de accionamiento.
  • Ajustes de cámaras pesadas
  • Ajuste de formato
  • Dispositivos de elevación
  • Estructura sencilla
  • Montaje del sensor de proximidad mediante ranura en T a lo largo de toda la sección
  • Todo de un mismo proveedor, totalmente montado y probado
Eje lineal DryLin E con motor, dibujo técnico con vista lateral y superior y cotas.
Eje lineal DryLin E con motor, dibujo técnico con vista lateral y superior y cotas.
  • Para cargas radiales de hasta 50 [kg]
  • Para requisitos de precisión de hasta aprox. 0,1 [mm]
  • Con velocidades de hasta 0,7 [m/min]
