drylin® ZLW - módulo lineal por correa - Montaje

La correa dentada drylin® ZLW ofrece diversas posibilidades, por ejemplo, desde fábrica se incluyen las fijaciones y las tuercas en ranura lateral:

La posición de instalación del eje es opcional. Le recomendamos que lo instale en posición invertida, pues evita la acumulación de suciedad.

1. Elementos de fijación

Los elementos de fijación agilizan la instalación del módulo en los perfiles de aluminio, número de pedido 75.40.

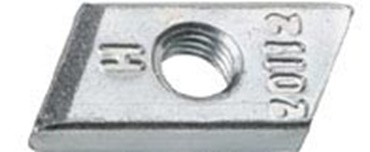

2. Roscas correderas

En los módulos lineales 1040, el perfil izquierdo, derecho e inferior se han ranurado para albergar tuercas que permitan el montaje de sensores e indicadores de posición. Por su parte, en los módulos lineales 0630, se ha ranurado el perfil izquierdo y derecho.

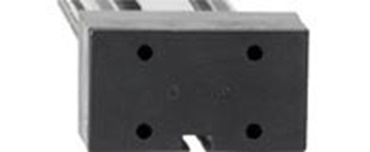

3. Unión atornillada

El perfil frontal cuenta con agujeros roscados para insertar los tornillos individualmente en uno de los extremos.

Incluido en la entrega

Incluido en la entrega

Tornillos: 4 x M6/M4

Instrucciones para el montaje:

La posición extrema mecánica no debe usarse como tope mecánico en ninguna circunstancia. Se debe proporcionar un espacio mínimo que sea igual a una rotación del eje de transmisión en ambos lados. Si bien es cierto que puede reducir esta distancia siempre y cuando el carro y los travesaños no colisionen entre ellos.
No dude en contactar con nuestros ingenieros para resolver cualquier duda sobre la fijación y conexión de la correa dentada.

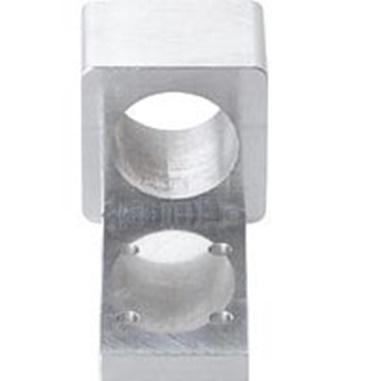

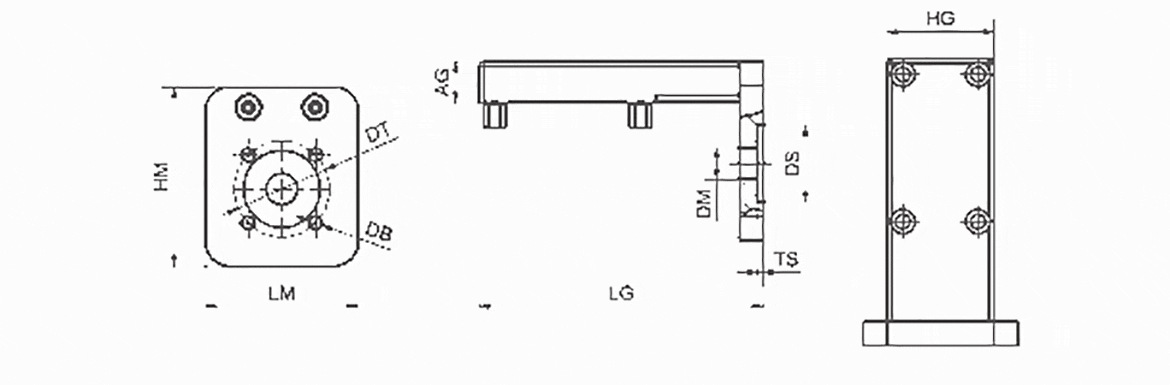

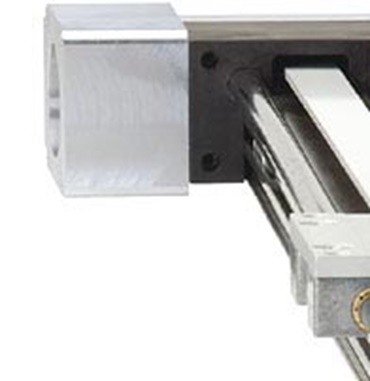

Brida del motor

La brida del motor se puede fijar en el extremo del eje con cuatro tornillos. Hay diferentes tipos de bridas de motor disponibles.

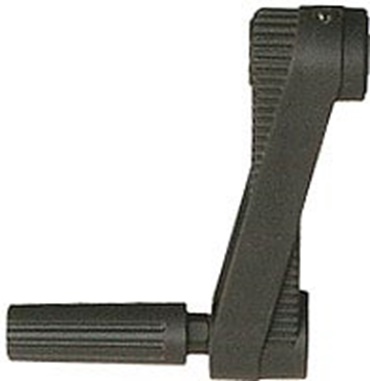

Bajo petición, el módulo lineal por correa drylin® ZLW también está disponible con volante manual.

Instrucciones de montaje - tecnología de accionamiento drylin®

Nº de art.	para módulos lineales	Tipo de motor	Material
MF-0630-NEMA17-S	ZLW-0630	NEMA17	Aluminio, anodizado claro	80,61 EUR
MF-1040-NEMA17-S	ZLW-1040	NEMA17	Aluminio, anodizado claro	93,01 EUR
MF-2260-NEMA23-S	ZLW-1040	NEMA23/23XL	Aluminio, anodizado claro	130,13 EUR
MF-1660-NEMA34-S	ZLW-1660	NEMA34	Aluminio, anodizado negro	118,09 EUR
MF-0630-DC0310				80,61 EUR
MF-1040-DC0310				93,01 EUR
MF-1040-DC0350				93,01 EUR
MF-2040-DC0260				100,11 EUR
MF-3648-DC0350				103,31 EUR
MF-3648-DC0350-L				165,93 EUR
MF-0412-DC0260-M				91,61 EUR
MF-0412-DC0310-M				91,61 EUR
MF-0412-NEMA11-M				91,61 EUR
MF-0412-NEMA17-M				91,61 EUR
MF-0415-DC0310-M				94,79 EUR
MF-0415-DC0350-M				94,79 EUR
MF-0415-NEMA17-M				94,79 EUR
MF-0415-NEMA23-M				94,79 EUR
MF-0630-DC0260				80,61 EUR
MF-0630-DC0350				80,61 EUR
MF-0630-DC0420				97,99 EUR
MF-0630-OD-DC0260				80,61 EUR
MF-0630-OD-DC0310				97,33 EUR
MF-0630-OD-DC0350				97,33 EUR
MF-0630-OD-DC0420				114,71 EUR
MF-0630-OD-NEMA17-S				97,33 EUR
MF-0630-OD-NEMA23-S				97,33 EUR
MF-0660-DC0260				97,99 EUR
MF-0660-DC0310				97,99 EUR
MF-0660-DC0350				97,99 EUR
MF-0660-NEMA17-S				97,99 EUR
MF-0660-NEMA23-S				97,99 EUR
MF-10120-NEMA23-S				95,17 EUR
MF-1040-DC0260				93,01 EUR
MF-1040-DC0420				110,41 EUR
MF-1040-GEAR60				93,01 EUR
MF-1040-OD-DC0260				109,73 EUR
MF-1040-OD-DC0310				109,73 EUR
MF-1040-OD-DC0350				109,73 EUR
MF-1040-OD-DC0420				127,11 EUR
MF-1040-OD-GEAR60				109,73 EUR
MF-1040-OD-NEMA17-S				109,73 EUR
MF-1040-OD-NEMA23-S				109,73 EUR
MF-1123-NEMA17-AL				46,23 EUR
MF-1123-NEMA23-AL				89,71 EUR
MF-1660-DC0350				118,09 EUR
MF-1660-DC0420				137,21 EUR
MF-1660-GEAR60				118,09 EUR
MF-1660-NEMA23-S				118,09 EUR
MF-1660-OD-DC0420				143,16 EUR
MF-1660-OD-GEAR60				143,16 EUR
MF-1660-OD-NEMA23-S				143,16 EUR
MF-1660-OD-NEMA34-S				143,16 EUR
MF-20120-DC0420-S				381,14 EUR
MF-20120-GEAR60-S				95,17 EUR
MF-20120-GEAR60-S-ES				357,74 EUR
MF-20120-NEMA34-S				95,16 EUR
MF-2040-DC0420				41,38 EUR
MF-2040-GEAR60				100,11 EUR
MF-2530-NEMA23-S				100,11 EUR
MF-3648-DC0310				103,31 EUR
MF-3648-DC0350XL				165,93 EUR
MF-3648-GEAR60				69,01 EUR
MF-1123-NEMA17	SAW-0630	NEMA17	Polímero de alta gama, negro	46,23 EUR
MF-2040-NEMA23-S				100,11 EUR
MF-3648-NEMA23				103,31 EUR
MF-3648-NEMA34				114,85 EUR
MF-3648-NEMA34-XL				165,93 EUR
MF-1123-DC0310				60,93 EUR
MF-2040-DC0310				100,11 EUR
MF-2040-DC0350				100,11 EUR
MF-2040-NEMA17				100,11 EUR
MF-1040-NEMA34-L	ZLW-1040	NEMA34	Aluminio, anodizado claro	97,67 EUR
MF-0630-NEMA23-S	ZLW-0630	NEMA23/23XL	Aluminio, anodizado claro	80,61 EUR
