drylin® Q con ajuste de holgura

En los sistemas de guías lineales drylin® T debe respetarse una holgura mínima entre el carro y el raíl. El sistema se suministra con una holgura predefinida que permite instalarlo directamente. La holgura del cojinete de los carros también se puede ajustar más adelante si es necesario. Esto debe hacerse sin carga adicional.

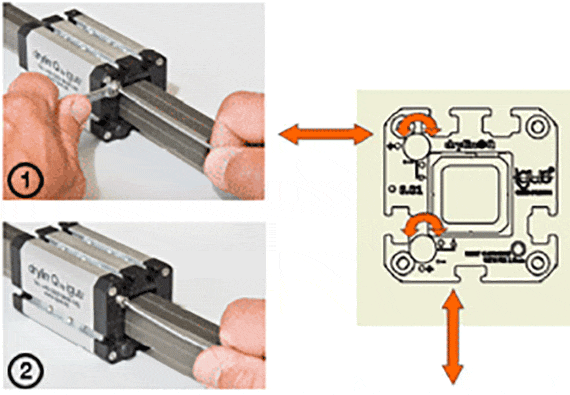

1. Tras retirar el tope protector, afloje las tuercas. La anchura de las caras es la siguiente: SW5 para QWE-01-20 y QWE-01-20-HKA

2. Reajuste la holgura del cojinete con una llave Allen. La anchura de las caras es la siguiente: 1,5mm para QWE-01-20 y QWE-01-20-HKA

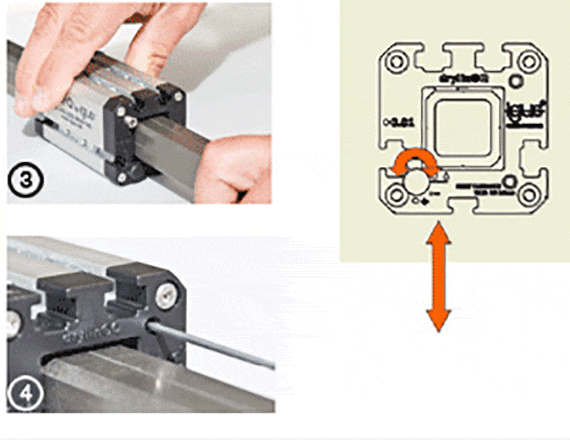

3. Después del ajuste, compruebe la holgura de los carros. Si es adecuado, apriete las contratuercas y coloque la cubierta protectora.

4. En caso de que el espacio libre se haya ajustado demasiado cerca para que el carro se agarrote, no es suficiente restablecer solo los tornillos Allen. Tras aflojar los tornillos, pulsa el botón RESET que encontrarás al lado contrario para liberar de nuevo los elementos deslizantes. La holgura se puede configurar de nuevo en los pasos 1-3. Para ello, utilice un pin del siguiente tamaño para este propósito: 2,5 mm para QWE-01-20 y QWE-01-20-HKA
