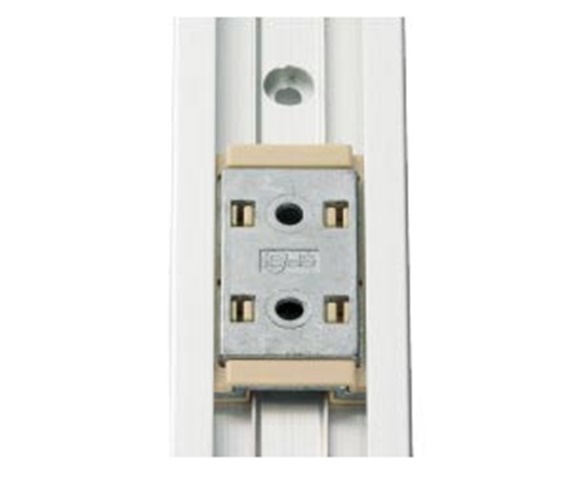

drylin® N - sistema de guiado lineal de perfil plano NK-01-40

Versión 01 con agujero pasante:

Nº de art.	Longitudes de raíl máx.	a	C4	A3	C5=C6		h	h1	K1*	ly	lz	Peso del raíl	Precio/m
	[L máx.]				Mín.	max.				[mm²]	[mm²]	[g/m]
NS-01-40	3000	40	60	0	20	20/49,5	8,7	1,3	M4	26400	970	450	41,12 EUR
NS-01-40-UNGEBOHRT	3000	40	0	0	0		8,7	1,3		26400	970	450	36,81 EUR
NS-01-40-AR	3000	40	60	0	20	20/49,5	8,7	1,3	M4	26400	970	450	47,29 EUR

Más información sobre el producto seleccionado:

3D-CAD

Solicitud de muestra

PDF

Consulta de precio

myCatalog

Para guías no perforadas, indique "Sin perforar" en el comentario.
* para tornillo de cilindro con cabeza baja

Versión 01 con agujero pasante:

Nº de art.	Nº. de art.	Peso del carro
		[g]
NW-01-40	Carro enclipado	30	8,45 EUR
NW-01-40-LLY	Carro enclipado, cojinete flotante en dirección "Y"	30	8,44 EUR
NW-01-40-LLZ	Carro enclipado, cojinete flotante en dirección "Z"	30	8,44 EUR
NW-01-40-LLYZ	Carro, enclipado, cojinete flotante en direcciones "Y" y "Z"	30	8,44 EUR

Más información sobre el producto seleccionado:

3D-CAD

Solicitud de muestra

PDF

Consulta de precio

myCatalog

Versión 01: Tamaños [mm] - carros de guiado

Nº Nº	H	A	C	C1	C2	A2	H2	Sp mín.	Dp Ø mín.	Peso
	±0,35									[g/m]
NW-01-40	9,5	23	50	40	20	0	1,3	0	0	30
NW-01-40-LLY	9,5	23	50	40	20	0	1,3	0	0	30
NW-01-40-LLZ	9,5	23	50	40	20	0	1,3	0	0	30
NW-01-40-LLYZ	9,5	23	50	40	20	0	1,3	0	0	30

Más información sobre el producto seleccionado:

3D-CAD

Solicitud de muestra

PDF

Consulta de precio

myCatalog

Versión 11 moldeada con agujero pasante

Nº de art.	Nº. de art.	Peso del carro
		[g]
NW-11-40	Carro moldeado por inyección	30	8,45 EUR
NW-11-40-LLY	Carro moldeado por inyección, cojinete flotante en dirección "Y"	30	8,44 EUR
NW-11-40-LLZ	Carro moldeado por inyección, cojinete flotante en dirección "Z"	30	8,45 EUR
NW-11-40-LLYZ	Carro moldeado por inyección, cojinete flotante en direcciones "Y" y "Z"	30	8,44 EUR

Más información sobre el producto seleccionado:

3D-CAD

Solicitud de muestra

PDF

Consulta de precio

myCatalog

Versión 11: Tamaños [mm] - carros de guiado

Nº Nº	H	A	C	C1	C2	A2	H2	K4	Sp mín.	Dp Ø mín.	Peso
	±0,35										[g/m]
NW-11-40	9,5	23	20	40	50	0	1,3	0	0	0	30
NW-11-40-LLY	9,5	23	20	40	50	0	1,3	0	0	0	30
NW-11-40-LLZ	9,5	23	20	40	50	0	1,3	0	0	0	30
NW-11-40-LLYZ	9,5	23	20	40	50	0	1,3	0	0	0	30

Más información sobre el producto seleccionado:

3D-CAD

Solicitud de muestra

PDF

Consulta de precio

myCatalog

Solicite un sistema completo

Configuración en solo unos pocos pasos:

1. Seleccione el número de carros
2. Seleccione el tipo de carro
3. Introduzca la longitud del carro en mm
4. Sleecione las opciones del carro
5. Seleccione las opciones del raíl.

Aviso:

Encontrará más información en las fichas y planos técnicos, así como en los enlaces que se muestran a continuación. Por ejemplo, especificaciones sobre los tipos de cojinetes flotantes y las instrucciones de instalación.

Cojinete sin holgura

Cojinete con holgura en el eje Z

Cojinete con holgura en el eje Y

Cojinete con holgura en los ejes YZ
