drylin® N - sistema de guiado lineal de perfil plano NK-02-17

Sistema de guiado lineal de perfil plano drylin® N

Nº de art.	Longitudes de raíl máx.	a	C4	A3	C5=C6		h	h1	K1*	ly	lz	Peso del raíl	Precio/m
	[L máx.]				Mín.	max.				[mm²]	[mm²]	[g/m]
NS-01-17	2000	17	60	0	20	20/49,5	5,5	0,9	M3	1700	120	150	25,12 EUR
NS-01-17-AR	2000	17	60	0	20	20/49,5	5,5	0,9	M3	1700	120	150	28,89 EUR
NS-01-17-UNGEBOHRT	2000	17	60	0	20		5,5	0,9	M3	1700	120	150	22,48 EUR

Más información sobre el producto seleccionado:

3D-CAD

Solicitud de muestra

PDF

Consulta de precio

myCatalog

Para guías no perforadas, indique "Sin perforar" en el comentario.
* para tornillo de cilindro con cabeza baja

Sistema de guías lineales con perfil plano drylin® NK-02-17

Nº de art.	Nº. de art.	Peso del carro
		[g]

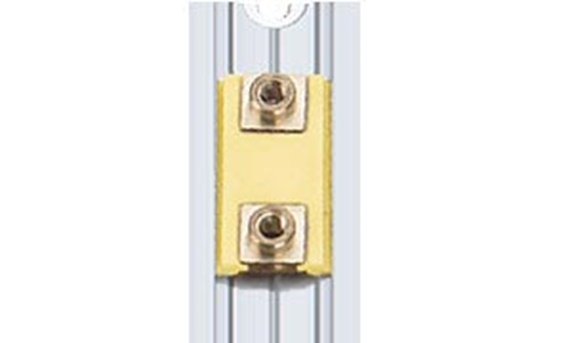

NW-02-17	Carro con agujero roscado	1,7	3,59 EUR
NW-02-27	Patín	12,5	4,99 EUR
NW-02-17-P	Carro con precarga	1,7	3,59 EUR
NW-02-17-LLY	Carro con agujero roscado, cojinete flotante en el eje "Y"	1,7	3,59 EUR
NW-02-17-LLZ	Carro con agujero roscado, cojinete flotante en el eje "Z"	1,7	3,59 EUR
NW-02-17-LLYZ	Carro con agujero roscado, cojinete flotante en el eje "Y" y "Z"	1,7	3,59 EUR

Más información sobre el producto seleccionado:

3D-CAD

Solicitud de muestra

PDF

Consulta de precio

myCatalog

Dimensiones del carro de guiado [mm]

Nº de art.	H	A	C	C2	K3	Spmin.	DpØmin.	Peso
	±0,35							[g/m]
NW-02-17	6	9,6	20	14	M3	2,5	5	1,7
NW-02-27	9,5	14	34	20	0	0	0	12,5
NW-02-17-P	6	9,6	20	14	M3	2,5	5	1,7
NW-02-17-LLY	6	9,6	20	14	M3	2,5	5	1,7
NW-02-17-LLZ	6	9,6	20	14	M3	2,5	5	1,7
NW-02-17-LLYZ	6	9,6	20	14	M3	2,5	5	1,7

Más información sobre el producto seleccionado:

3D-CAD

Solicitud de muestra

PDF

Consulta de precio

myCatalog

Solicite un sistema completo

Configuración en solo unos pocos pasos:

1. Seleccione el número de carros
2. Seleccione el tipo de carro
3. Introduzca la longitud del carro en mm
4. Seleccione las opciones del carro
5.

Aviso:

Encontrará más información en las fichas y planos técnicos, así como en los enlaces que se muestran a continuación. Por ejemplo, especificaciones sobre los tipos de cojinetes flotantes y las instrucciones de instalación.

1

Cojinete sin holgura

2

Cojinete con holgura en el eje Z

3

Cojinete con holgura en el eje Y

4

Cojinete con holgura en los ejes YZ
