drylin® N - sistema de guiado lineal de perfil plano NK-02-80

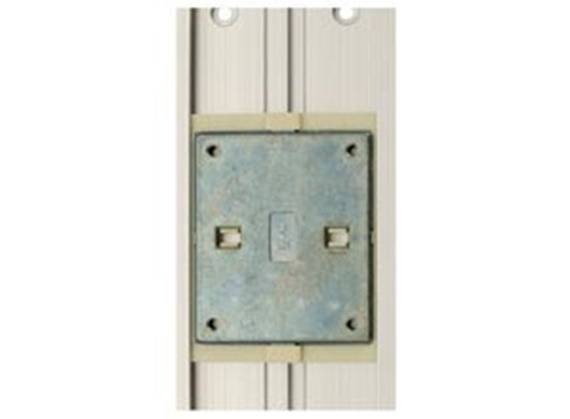

Versión 02: estándar con agujero roscado

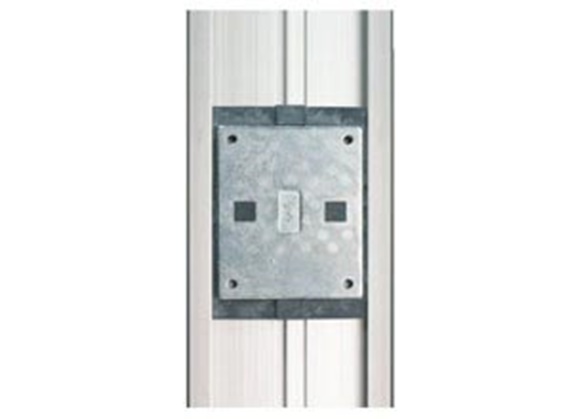

Versión 12: sobremoldeado con agujero roscado
Nº de art. Longitudes de raíl máx. a C4 A3 C5=C6 h h1 K1* ly lz Peso del raíl Precio/m
  [L máx.]       Mín. max.       [mm2] [mm2] [g/m]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NS-01-80 4000 80 150 40 25 99,5 11 1,5 M4 271200 2900 1140 53,45 EUR Añadir al carrito de la compra
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NS-01-80-AR 4000 80 150 0 20 99,5 11 1,5 27120 2900 1140 64,14 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NS-01-80-UNGEBOHRT 4000 80 0 0 11 1,5 27120 2900 1140 47,84 EUR Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para guías no perforadas, indique "Sin perforar" en el comentario.
* para tornillo de cilindro con cabeza baja

Versión 02: estándar con agujero roscado

Nº de art. Nº. de art. Peso del carro
    [g]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-02-80 Carro estándar 100 10,10 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-02-80-LLY Carro estándar, cojinete flotante en dirección "Y" 100 10,10 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-02-80-LLZ Carro estándar, cojinete flotante en dirección "Z" 100 10,10 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-02-80-LLYZ Carro estándar, cojinete flotante en direcciones "Y" y "Z" 100 10,10 EUR Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Versión 02: Tamaños [mm] - carros de guiado

Nº Nº H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Peso
  ±0,35                       [g/m]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-02-80 12 57 80 68 56 45 0 M4 0 0 100
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-02-80-LLY 12 57 80 68 56 45 0 M4 0 0 100
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-02-80-LLZ 12 57 80 68 56 45 0 M4 0 0 100
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-02-80-LLYZ 12 57 80 68 56 45 0 M4 0 0 100
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Versión 12: sobremoldeado con agujero roscado

Nº de art. Nº. de art. Peso del carro
   : [g]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-80 Carro moldeado por inyección 100 10,10 EUR Añadir al carrito de la compra
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-80-LLY Carro moldeado por inyección, cojinete flotante en dirección "Y" 100 10,10 EUR Añadir al carrito de la compra
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-80-LLZ Carro moldeado por inyección, cojinete flotante en dirección "Z" 100 10,10 EUR Añadir al carrito de la compra
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-80-LLYZ Carro moldeado por inyección, cojinete flotante en direcciones "Y" y "Z" 100 10,10 EUR Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Versión 12: Tamaños [mm] - carros de guiado

Nº Nº H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Peso
  ±0,35                       [g/m]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-80 12 57 83 68 56 45 0 M4 0 0 100
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-80-LLY 12 57 83 68 56 45 0 M4 0 0 100
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-80-LLZ 12 57 83 68 56 45 0 M4 0 0 100
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-80-LLYZ 12 57 83 68 56 45 0 M4 0 0 100
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Solicite un sistema completo

Configuración en solo unos pocos pasos:

1. Seleccione el número de carros
2. Seleccione el tipo de carro
3. Introduzca la longitud del carro en mm
4. Seleccione las opciones del carro
5.

Aviso:

Encontrará más información en las fichas y planos técnicos, así como en los enlaces que se muestran a continuación. Por ejemplo, especificaciones sobre los tipos de cojinetes flotantes y las instrucciones de instalación.
1

Cojinete sin holgura

2

Cojinete con holgura en el eje Z

3

Cojinete con holgura en el eje Y

4

Cojinete con holgura en los ejes YZ

Juego completo drylin® NK

Paso 1

Introduzca el número de carros.

technical drawing
Nº de carros:
Continuar
drylin® N: datos técnicos
Reglas de diseño drylin® N

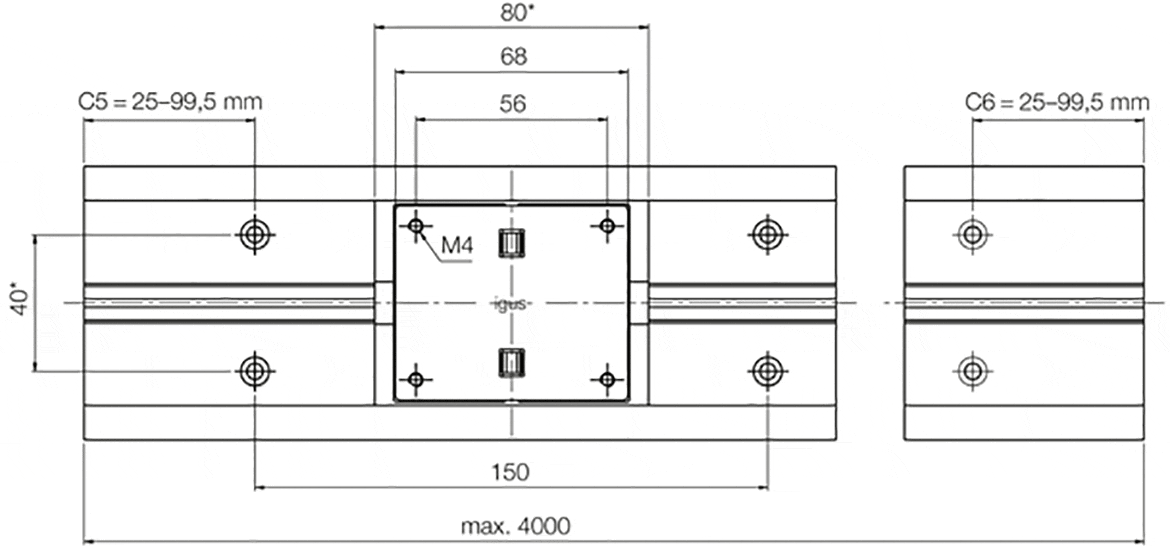

* Longitud del carro en la versión NW-12-80 = 83 mm
M4 (par de apriete máx de 1,2 Nm)

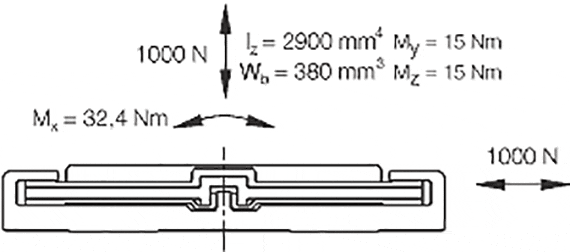

Capacidad de carga estática y momentos de inercia de un área

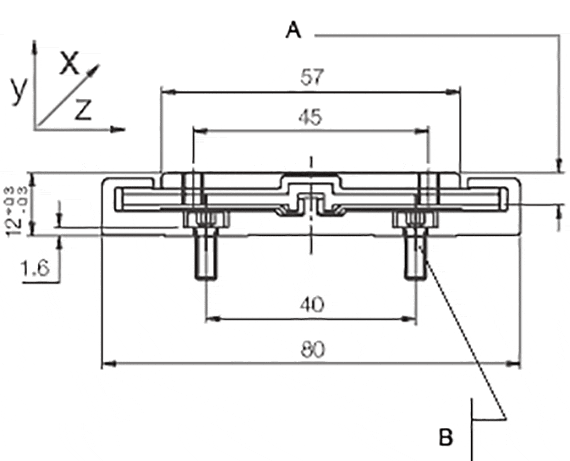

A = Profundidad para apriete de tornillo máx. 6,5 mm
B = M4 (max. tightening torque 2,0 Nm)>
DIN 7984/DIN 6912/DIN 84
EN ISO 1707
