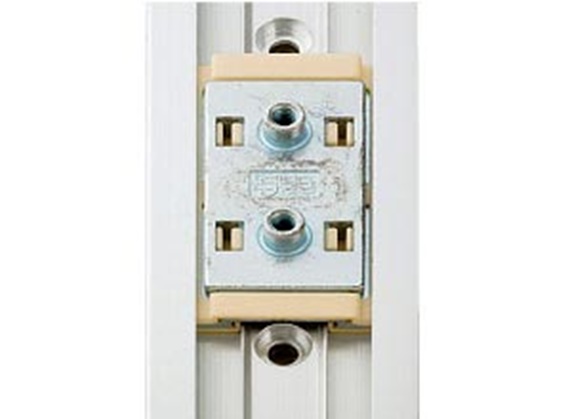

drylin® N - sistema de guiado lineal de perfil plano NK-02-40

Versión 02 con agujero roscado

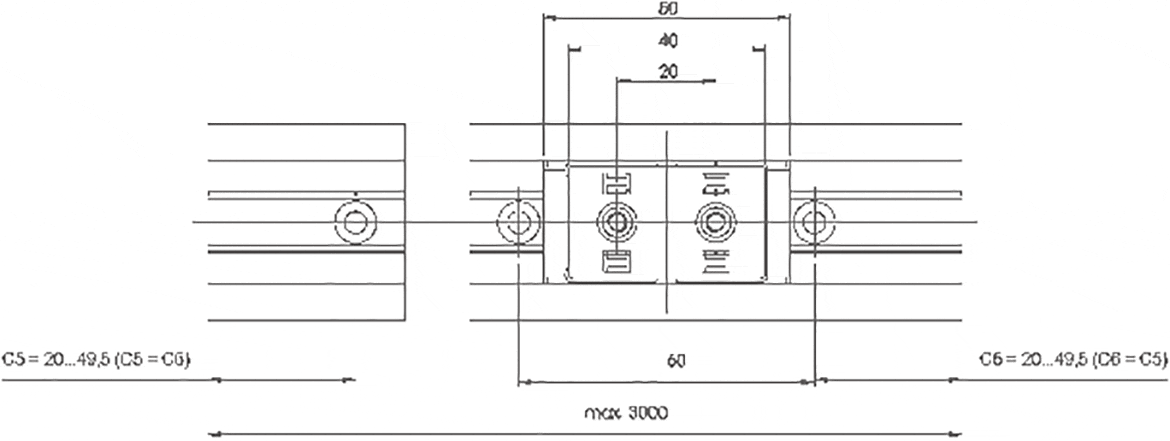

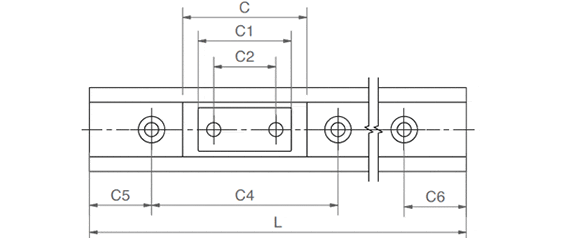

Nº de art. Longitudes de raíl máx. a C4 A3 C5=C6 h h1 K1* ly lz Peso del raíl Precio/m
  [L máx.]       Mín. max.       [mm2] [mm2] [g/m]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NS-01-40 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 39,96 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NS-01-40-UNGEBOHRT 3000 40 0 0 0 8,7 1,3 26400 970 450 35,77 EUR Añadir al carrito de la compra
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NS-01-40-AR 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 45,96 EUR Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para guías no perforadas, indique "Sin perforar" en el comentario.
* para tornillo de cilindro con cabeza baja

Versión 02 con agujero roscado

Nº de art. Nº. de art. Peso del carro
    [g]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-02-40 Carro enclipado, cojinete fijo 30 8,21 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-02-40-LLY Carro enclipado, cojinete flotante en dirección "Y" 30 8,20 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-02-40-LLZ Carro enclipado, cojinete flotante en dirección "Z" 30 8,20 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-02-40-LLYZ Carro, enclipado, cojinete flotante en direcciones "Y" y "Z" 30 8,20 EUR Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Versión 02: Tamaños [mm] - carros de guiado

Nº Nº H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Peso
  ±0,35                       [g/m]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-02-40 9,5 23 50 40 20 0 0 M4 5 6,5 30
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-02-40-LLY 9,5 23 50 40 20 0 0 M4 5 6,5 30
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-02-40-LLZ 9,5 23 50 40 20 0 0 M4 5 6,5 30
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-02-40-LLYZ 9,5 23 50 40 20 0 0 M4 5 6,5 30
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Versión 12 con agujero roscado

Nº de art. Nº. de art. Peso del carro
    [g]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-40 Carro moldeado por inyección 30 8,21 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-12-40-LLY Carro moldeado por inyección, cojinete flotante en dirección "Y" 30 8,20 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-12-40-LLZ Carro moldeado por inyección, cojinete flotante en dirección "Z" 30 8,20 EUR Añadir al carrito de la compra
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-40-LLYZ Carro moldeado por inyección, cojinete flotante en direcciones "Y" y "Z" 30 8,21 EUR Añadir al carrito de la compra
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-27 Carro moldeado por inyección 12,5 4,99 EUR Añadir al carrito de la compra
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-27-80 Patín 25 9,56 EUR Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Versión 12: Tamaños [mm] - carros de guiado

Nº Nº H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Peso
  ±0,35                       [g/m]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-40 9,5 23 52 40 20 0 0 M4 5 6,5 30
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-12-40-LLY 9,5 23 52 40 20 0 0 M4 5 6,5 30
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-12-40-LLZ 9,5 23 52 40 20 0 0 M4 5 6,5 30
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-40-LLYZ 9,5 23 52 40 20 0 0 M4 5 6,5 30
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-27 9,5 14 34 30 20 0 0 M4 5 6,5 12,5
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-12-27-80 0 14 80 76 60 0 1,5 M4 5 6,5 25
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Solicite un sistema completo

Configuración en solo unos pocos pasos:

1. Seleccione el número de carros
2. Seleccione el tipo de carro
3. Introduzca la longitud del carro en mm
4. Seleccione las opciones del carro
5.

Aviso:

Encontrará más información en las fichas y planos técnicos, así como en los enlaces que se muestran a continuación. Por ejemplo, especificaciones sobre los tipos de cojinetes flotantes y las instrucciones de instalación.

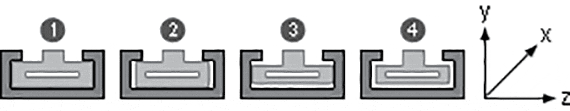

1

Cojinete sin holgura

2

Cojinete con holgura en el eje Z

3

Cojinete con holgura en el eje Y

4

Cojinete con holgura en los ejes YZ

Juego completo drylin® NK

Paso 1

Introduzca el número de carros.

technical drawing
Nº de carros:
Continuar
drylin® N: datos técnicos

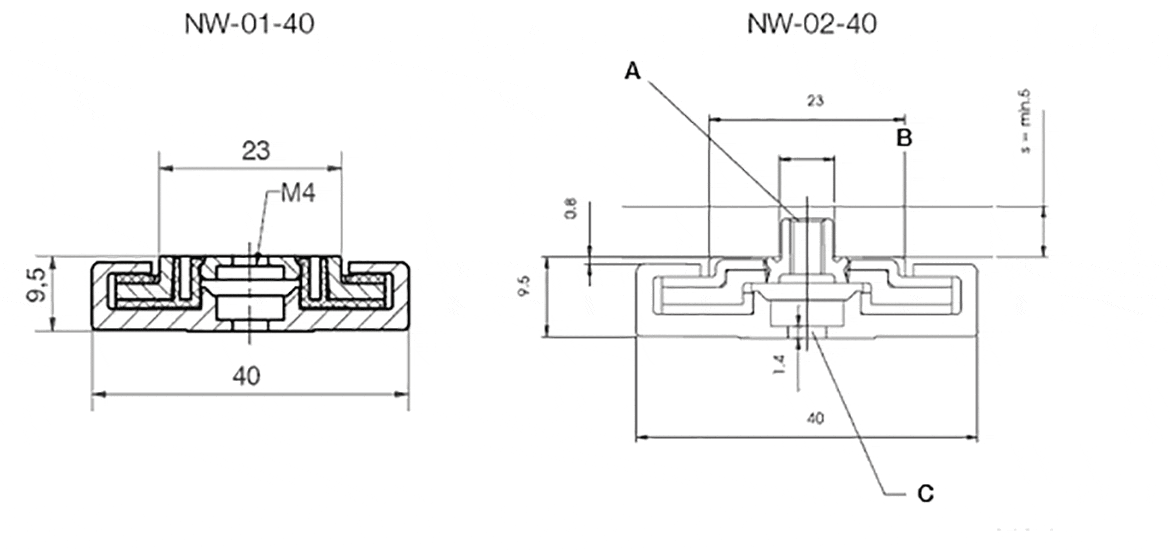

Reglas de diseño drylin® N
Longitud del carro en la versión NW-12-40: 52 mm
A = M4 (acoplamiento a presión máx. 1,2 Nm)
B = Agujeros mín.Ø 6,5
C = para tornillos de máquina M4, DIN 7984 / DIN 6912 / DIN 84, EN ISO 1707 / EN ISO 7045

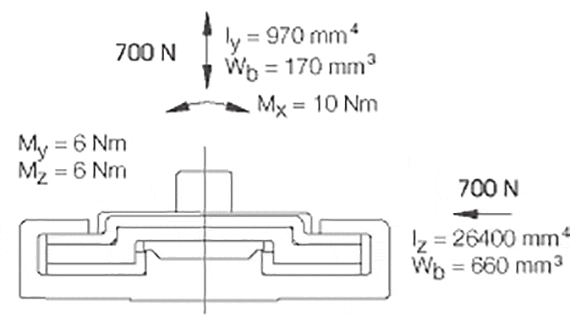

Capacidad de carga estática y momentos de inercia de un área

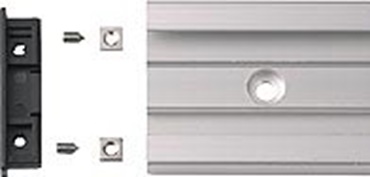

Opcional:

Tapa para raíl,
Nº pedido  NSK-40
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días
