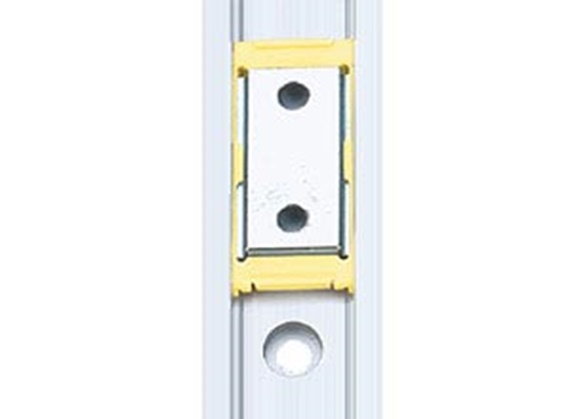

drylin® N - sistema de guiado lineal de perfil plano NK-01-27

Nº de art. Longitudes de raíl máx. a C4 A3 C5=C6 h h1 K1* ly lz Peso del raíl Precio/m
  [L máx.]       Mín. max.       [mm2] [mm2] [g/m]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NS-01-27 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 32,70 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NS-01-27-UNGEBOHRT 3000 27 0 0 0 9 1,1 0 6524 588 290 29,76 EUR Añadir al carrito de la compra
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NS-01-27-AR 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 39,25 EUR Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para guías no perforadas, indique "Sin perforar" en el comentario.
* para tornillo de cilindro con cabeza baja

Versión 01: Carro con agujero pasante

Nº de art. Nº. de art. Peso del carro
    [g]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-01-27 Carro enclipado 10,8 4,33 EUR Añadir al carrito de la compra
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-01-27-HT Carro clipado, temperaturas hasta de 130°C 10,8 10,84 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-01-27-P Carro enclipado con precarga 10,8 4,34 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-01-27-LLY Carro enclipado, cojinete flotante en dirección "Y" 10,8 4,34 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-01-27-LLZ Carro enclipado, cojinete flotante en dirección "Z" 10,8 4,34 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-01-27-LLYZ Carro, enclipado, cojinete flotante en direcciones "Y" y "Z" 10,8 4,34 EUR Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Versión 01: Tamaños [mm] - carros de guiado

Nº Nº H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Peso
  ±0,35                       [g/m]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-01-27 9,5 14 40 30 20 0 1,5 0 0 0 10,8
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-01-27-HT 9,5 14 40 30 20 0 1,5 0 10,8
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-01-27-P 9,5 14 40 30 20 0 1,5 0 0 10,8
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-01-27-LLY 9,5 14 40 30 20 0 1,5 0 0 10,8
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-01-27-LLZ 9,5 14 40 30 20 0 1,5 0 0 10,8
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-01-27-LLYZ 9,5 14 40 30 20 0 1,5 0 0 10,8
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Versión 11: Carro con agujero pasante, moldeado

Nº de art. Nº. de art. Peso del carro
    [g]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-11-27-80 Carro con agujero pasante 25 8,68 EUR Añadir al carrito de la compra
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-11-27 Carro moldeado por inyección 10,8 4,33 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-11-27-LLY Carro moldeado por inyección, cojinete flotante en dirección "Y" 10,8 4,34 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-11-27-LLZ Carro moldeado por inyección, cojinete flotante en dirección "Z" 10,8 4,34 EUR Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-11-27-LLYZ Carro moldeado por inyección, cojinete flotante en direcciones "Y" y "Z" 10,8 4,34 EUR Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Versión 11: Tamaños [mm] - carros de guiado

Nº Nº H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Peso
  ±0,35                       [g/m]
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-11-27-80 9,5 14 80 76 60 0 1,2 - 5 6,5 25
Salida desde 1 día laborable. Envío Standard: +2/3 días. Express: +1/2 días NW-11-27 9,5 14 34 30 20 0 1,5 0 0 10,8
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-11-27-LLY 9,5 14 34 30 20 0 1,5 0 0 10,8
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-11-27-LLZ 9,5 14 34 30 20 0 1,5 0 0 10,8
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días NW-11-27-LLYZ 9,5 14 34 30 20 0 1,5 0 0 10,8
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Solicite un sistema completo

Configuración en solo unos pocos pasos:

1. Seleccione el número de carros
2. Seleccione el tipo de carro
3. Introduzca la longitud del carro en mm
4. Seleccione las opciones del carro
5.

Aviso:

Encontrará más información en las fichas y planos técnicos, así como en los enlaces que se muestran a continuación. Por ejemplo, especificaciones sobre los tipos de cojinetes flotantes y las instrucciones de instalación.
1

Cojinete sin holgura

2

Cojinete con holgura en el eje Z

3

Cojinete con holgura en el eje Y

4

Cojinete con holgura en los ejes YZ

Juego completo drylin® NK

Paso 1

Introduzca el número de carros.

technical drawing
Nº de carros:
Continuar
drylin® N: datos técnicos
Reglas de diseño drylin® N
X = Versión: una pieza
Y = Versión: varias piezas
