Pórticos drylin® E directos desde almacén

Planos, lineales, multieje

Los pórticos lineales o gantries son sistemas formados por varios actuadores lineales que en su conjunto permiten realizar movimientos multidimensionales. igus® ofrece tres tipos de pórticos para gran cantidad de aplicaciones diferentes: pórticos lineales, pórticos planos en H y pórticos de tres ejes. Los gantries de igus® se equipan con módulos o ejes lineales drylin® preensamblados y con motores paso a paso NEMA.


  • Kits con longitudes de carrera definidas disponibles en 24 horas
  • Pórticos hechos a medida
  • Accionamiento: correa dentada/cremallera
  • Motor: motores paso a paso NEMA
  • Pórticos lineales para planos de trabajo verticales
  • Pórticos planos en H para superficies predefinidas
  • Pórticos de tres ejes para aplicaciones tridimensionales
  • Pórticos económicos básicos (gama econ)
Áreas típicas de aplicación: automatización, estaciones de medición, posicionamiento

Pórticos lineales drylin E

Pórtico lineal:

Pórtico lineal
Gantry A = pérdida de carrera con un sensor final: 20 mm
B = pérdida de carrera con un sensor final: 3 mm

Ejemplos de aplicación:

  • Máquinas pick and place
  • Tecnología de etiquetado
  • Sistemas de clasificación
  • Identificación en microelectrónica y equipos médicos

Ventajas:

  • Instalación fácil
  • Integración de sensores de posición a lo largo de todo el carril mediante ranuras en T
  • Sistema modular con un módulo cantilever listo para usar
  • Un único proveedor

¿Cuándo debe elegir un pórtico lineal de igus?

  • Cargas de hasta 2,5 kg
  • Requisitos de precisión de hasta aprox. 0,2 mm
  • Velocidades de hasta 1 m/s

Información técnica versión 0001
Espacio de trabajo:500 mm x 100 mm
Velocidad máx.:1,0 m/s
Aceleración máx.:3,0 m/s²
Repetibilidad:0,2 mm
Capacidad de carga:10 N

Información técnica versión 0002
Espacio de trabajo:800 mm x 500 mm
Velocidad máx.:1,0 m/s
Aceleración máx.:2,0 m/s²
Repetibilidad:0,3 mm
Capacidad de carga:50 N

Referencia
Plazos de entrega bajo petición, ¡Consúltenos! DLE-LG-0012 2.976,99 EUR Añadir al carrito de la compra
Plazos de entrega bajo petición, ¡Consúltenos! DLE-LG-0010 a petición Añadir al carrito de la compra
Entrega en 10-15 días laborables. Urgente en 8-12 días laborables DLE-LG-0009-AC-1000-750 9.233,51 EUR Añadir al carrito de la compra
Plazos de entrega bajo petición, ¡Consúltenos! DLE-LG-0010-AC-500-150 1.853,91 EUR Añadir al carrito de la compra
Entrega en 5-10 días laborables. Urgente en 4-8 días laborables DLE-LG-0001 Versión con motores paso a paso con encoder 1.623,13 EUR Añadir al carrito de la compra
Entrega en 5-10 días laborables. Urgente en 4-8 días laborables DLE-LG-0002 Versión con motores paso a paso con encoder 3.411,62 EUR Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog
Descargar datos CAD

Pórtico tridimensional:

Pórtico tridimensional

Información técnica
Espacio de trabajo:300 mm x 300 mm
Velocidad máx.:1,0 m/s
Aceleración máx.:10 m/s²
Repetibilidad:0,3 mm
Capacidad de carga:80 N

Pórtico de tres ejes DLE-FG-0002
A = pérdida de carrera con un sensor final: 20 mm
B = pérdida de carrera con un sensor final: 20 mm
Pórtico de tres ejes DLE-FG-0001
A = pérdida de carrera con un sensor final: 20 mm
B = pérdida de carrera con un sensor final: 20 mm

Ejemplos de aplicación:

  • Sistemas de inspección y control de calidad
  • Tecnología de etiquetado
  • Marcado de componentes

Ventajas:

  • Instalación fácil
  • Integración de sensores de posición a lo largo de todo el carril mediante ranuras en T
  • Sistema modular con un módulo cantilever listo para usar
  • Un único proveedor

¿Cuándo debe elegir un pórtico plano en H de igus?

  • Capacidad de carga de hasta 80 N
  • Requisitos de precisión de hasta aprox. 0,5 mm
  • Velocidades de hasta 1,5 m/s

Referencia
Plazos de entrega bajo petición, ¡Consúltenos! DLE-FG-0006 3.646,78 EUR Añadir al carrito de la compra
Entrega en 5-10 días laborables. Urgente en 4-8 días laborables DLE-FG-0002 Versión con motores paso a paso con cables trenzados (low cost) 1.623,13 EUR Añadir al carrito de la compra
Entrega en 5-10 días laborables. Urgente en 4-8 días laborables DLE-FG-0001 Versión con motores paso a paso con encoder 2.110,50 EUR Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog
Descargar datos CAD
Descargar datos CAD

Información técnica versión 0003
Espacio de trabajo:500 mm x 500 mm
Velocidad máx.:0,5 m/s
Aceleración máx.:1 m/s²
Repetibilidad:1 mm
Capacidad de carga:10 N

Pórticos de tres ejes DLE-FG-0003
Referencia
Entrega en 5-10 días laborables. Urgente en 4-8 días laborables DLE-FG-0003 1.460,50 EUR Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

Descargar datos CAD

Pórtico de tres ejes:

Pórtico de tres ejes
Pórtico lineal

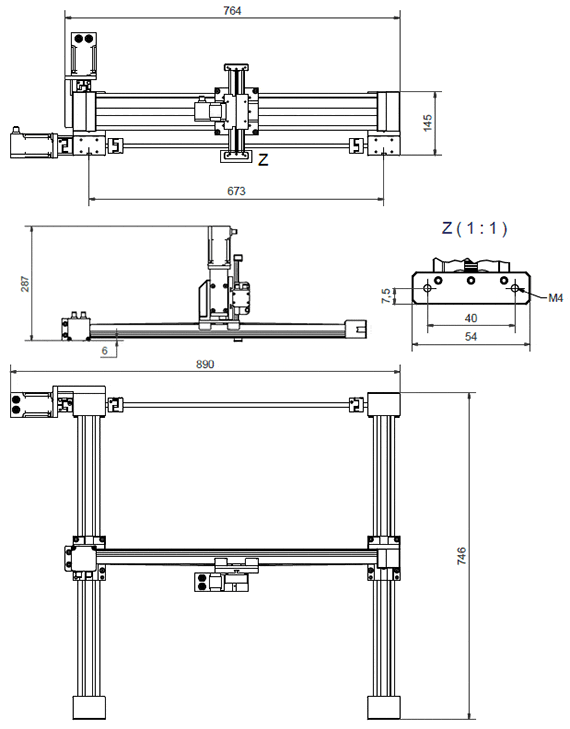

DLE-RG-0001

Pórtico lineal

DLE-RG-0002

Ejemplos de aplicación:

  • Sistemas de inspección y control de calidad
  • Tecnología de manipulación y montaje
  • Identificación en microelectrónica y equipos médicos
  • Manipulación de piezas de tamaño reducido
  • Tareas de manipulación sencillas

Ventajas:

  • Instalación fácil
  • Integración de sensores de posición a lo largo de todo el carril mediante ranuras en T
  • Sistema modular con un módulo cantilever listo para usar
  • Un único proveedor

¿Cuándo debe elegir un pórtico de tres ejes de igus?

  • Cargas de hasta 2,5 kg
  • Requisitos de precisión de hasta aprox. 0,8 mm
  • Velocidades de hasta 0,5 m/s

Referencia
Plazos de entrega bajo petición, ¡Consúltenos! DLE-RG-0012 5.427,81 EUR Añadir al carrito de la compra
Plazos de entrega bajo petición, ¡Consúltenos! DLE-RG-0014 5.968,52 EUR Añadir al carrito de la compra
Plazos de entrega bajo petición, ¡Consúltenos! DLE-RG-0012-AC-800-800-500 5.130,25 EUR Añadir al carrito de la compra
Entrega en 5-10 días laborables. Urgente en 4-8 días laborables DLE-RG-0001 Versión con motores paso a paso con encoder 3.085,25 EUR Añadir al carrito de la compra
Entrega en 5-10 días laborables. Urgente en 4-8 días laborables DLE-RG-0002 Versión con motores paso a paso con encoder 2.922,79 EUR Añadir al carrito de la compra
Entrega en 5-10 días laborables. Urgente en 4-8 días laborables DLE-RG-0003 Versión con motores paso a paso con encoder 6.173,40 EUR Añadir al carrito de la compra
Plazos de entrega bajo petición, ¡Consúltenos! DLE-RG-0004 Versión con motores paso a paso con encoder 10.007,12 EUR Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog
Descargar datos CAD
Descargar planos

Más información:


Entrega en 5-10 días laborables. Urgente en 4-8 días laborables
Entrega en 10-15 días laborables. Urgente en 8-12 días laborables
Plazos de entrega bajo petición, ¡Consúltenos!
