Cojinetes lineales y cadena portacables® para la preparación automatizada de muestras en el laboratorio

• Lo que se necesitaba: Cojinete de deslizamiento miniatura drylin® N, cojinete de deslizamiento lineal drylin® T, eje de correa dentada drylin® ZLWejeen voladizo drylin®-GRW-0630, cadena de plástico-energía
• Requisitos: Sin lubricación para evitar la contaminación de las muestras, sin mantenimiento, resistencia química, precisión al mover las muestras en el espacio de trabajo
• Industria: Tecnología médica,
• Equipos de laboratorio Éxito para el cliente: Gracias al movimiento preciso de los portaobjetos y al guiado flexible y seguro de los medios en la zona de trabajo, pueden llevarse a cabo procesos de limpieza eficientes y de fácil manejo.

La empresa AIS Bad Düben se dedica a la automatización intersectorial de pasos de trabajo que, de otro modo, serían engorrosos y se realizarían manualmente. Para este proyecto debía desarrollarse una máquina expendedora CleanUp, que se utiliza para la preparación automatizada de muestras en el análisis de trazas.
La máquina de laboratorio debía poder utilizar el mismo material de vidrio y los mismos productos químicos que un dispositivo manual comparable. Además de la exposición comercial, la atención se centró en la flexibilidad: el usuario debe poder utilizar otros recipientes de vidrio, por ejemplo, realizando cambios relacionados con el proceso.
El experto en automatización desarrolló entonces la máquina expendedora de laboratorio CUA 14 (máquina expendedora CleanUp con 14 superestructuras), que puede integrarse perfectamente en una infraestructura de laboratorio existente. En el espacio de trabajo de la máquina expendedora se procesan de forma independiente y simultánea hasta 14 muestras con procesos diferentes. Hasta 14 recipientes de laboratorio pueden colocarse automáticamente en hasta 3 niveles verticales.
Para ello se desarrolló un pórtico de ejes que puede operar el rango de trabajo máximo del bastidor base en tres dimensiones. Sin embargo, el proceso de deslizamiento de las muestras requería unas guías lineales adecuadas, resistentes a los productos químicos y totalmente exentas de lubricación para no contaminar las muestras. Además, se previó un tendido de cables para el pórtico del eje, que puede alimentar el sistema con energía, datos o nitrógeno de forma segura, por ejemplo, en un espacio de instalación reducido.

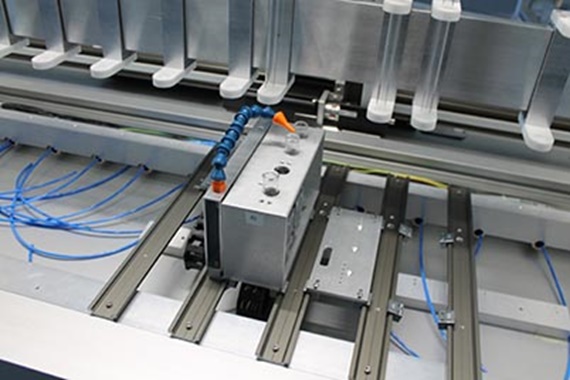

El sistema de guías drylin ® N-low-profile y las guías drylin® T-rail se utilizan para mover los portaobjetos en los distintos ejes. Como la fijación mecánica de las posiciones de los distintos portaobjetos se realiza magnéticamente, se incorporan imanes de neodimio en la guía lineal.
Las superficies de deslizamiento de las guías lineales están fabricadas con el material iglidur®, que funciona con total suavidad y sin lubricación y no requiere mantenimiento. Por lo tanto, también se excluye la contaminación de las muestras. Con los sistemas también se consiguió un alto nivel de precisión en la aplicación.

La carrera de pórtico de la máquina dosificadora está garantizada por los ejes de correa dentada drylin® ZLW, que también trabajan con láminas lineales de iglidur® y, por lo tanto, son especialmente adecuados para el entorno estéril. Además,

se instalaron cadenasportacables de plástico para guiar, por ejemplo, los distintos medios desde la cubierta de medios hasta los cabezales dosificadores. El tendido flexible de los cables garantiza que los cabezales dosificadores puedan dosificar cada uno hasta tres disolventes diferentes en cualquier posición del portal de ejes en una cantidad y a una velocidad libremente seleccionables.
