igus® energy supply solutions for crane builders and users

The main advantages of using igus® products:

Space saving design

Higher clearance-free dimensions

No additional drives necessary

No additional steel structures necessary

No control system necessary

Synchronous run of trolley and e-chain system®

Quick an easy installation (guidefast guide trough)

Replacement and/or insertion of cables possible quickly and easily

High-speed data transmission using fiber optic cables

All media conducted in one system: energy, data, gases and fluids

Low maintenance product reduces your downtime

No parts marked as reason for wear and tear

Spare part guarantee for 10 years an more

TÜV certified

Innovations at CeMAT 2016

Safely guide control devices

Cost effective energy supply system for crane carriages and indoor cranes

control devices

Directly mounted on crane girder Compact design Usable for all kinds of control devices for very different functions. Free choice of cables with regard to number of cores and cross section. Smallest bend radii of down to 5 x d possible with chainflex® cables. With a 36 months guarantee*. Easy to move due to maintenance-free xiros® polymer ball bearings in the guide carriage.

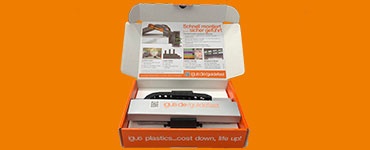

guidefast

Quickly mounted as construction kit solution: The guidefast guide trough is attached to the side of the crane girder. In case of installation on crane girders one can omit the welding of brackets. Installation times are kept very short, as the guide trough only needs to be mounted in the previously fixed brackets and then fixed with the clamping blocks. The small amount of various components and the fixed trough width also contribute to a simple installation.

igus® energy chain system pre-installed on the crane girder



Whether single girder or double girder crane, roller or box girder section cranes, as well as overhead travelling, ceiling or boom cranes, igus® offers the ideal energy supply solution for all requirements with flexible chainflex® cables as an alternative to bus bars, festooning or motor drum. The space-saving igus® energy chain system made of high-performance plastics for the cross travel can be easily and safely mounted either directly on the crane girder or on top of it. The cable junction is eliminated by an igus® energy chain system. The entire girder length can be used for the travel of the trolley. The end of the girder is also the end of the energy chain system. The entire area of the hall is accessible to the crane. Cable festoons cannot get tangled, all cables are safely conducted with a defined bending radius in the energy chain.

guidefast e-chain system® mounted on the side of a crane gantry



e-chain system® mounted on the crane gantry



End of the e-chain system® at the end of the crane gantry



igus® offers the ideal energy supply solution even for the crane track. Advantages for long travel applications with igus® e-chains®. Rolling instead of gliding, igus® roller e-chains® significantly reduce the drive power for moving the energy chain. Travels up to 800 m are possible. We will be happy to configure your application free of charge and work out the most cost effective igus® solution, taking into account technical requirements and operational reliability.

e-chain system® for the crane track - mounted on the building wall



Gliding e-chain system® in adverse conditions



Long travel with aluminium trough for crane track


Contact

Current news

Product modules for indoor cranes

e-chains®, cables and accessory

Visión general del sistema E4.1

Una solución para múltiples aplicaciones

Visión general del sistema E4.1

Descripción general del producto E2/000

Dos piezas - La E2 estándar

Descripción general del producto E2/000

Descripción general del producto E4/4

Alta estabilidad - montaje lateral - carreras muy largas.

Descripción general del producto E4/4

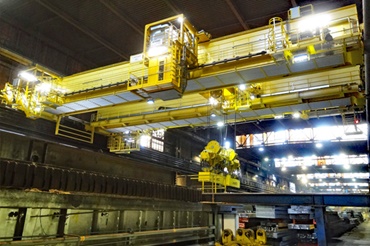

Resumen rol cadena portacables

Rodar en vez de deslizar: cadena portacables para carreras muy largas

Resumen rol cadena portacables

Carriles de guiado

Los carriles de guiado son usados en carreras largas de entre 5 y 12 m, dependiendo de la cadena. Soportan la suave fricción de los sistemas de igus® e-chain® y E-Tubes.

Carriles de guiado

Sistemas de alivio de tensión

Visión general de los sistemas de descarga de tensión

Sistemas de alivio de tensión

Carriles de guiado guidefast

Carriles de guiado guidefast con montaje lateral

Carriles de guiado guidefast

PPDS básico - Simplemente desconectar

Cálculo de las fuerzas Push/Pull como estándard de seguridad.

PPDS básico - Simplemente desconectar

Cables chainflex® - resumen de producto

Informació, selección y pedido online

Cables chainflex® - resumen de producto

FTA extremo móvil flotante

FTA extremo móvil flotante compensa errores paralelos

FTA extremo móvil flotante

innovative products

Sistema Guidelok horizontal

Guiado "Guidelok" para ramal superior en aplicaciones con carreras largas, cadena portacables autosoportada en zonas con viruta.

Sistema Guidelok horizontal

Guidelok vertical, ahorra espacio

Versión estrecha guidelok «F»: guiado vertical y seguro de las cadenas portacables en los aprovisionadores de las estanterías

Guidelok vertical, ahorra espacio

Visión general para las Cadenas Micro flizz®

Guiado seguro de energía, datos y aire

Visión general para las Cadenas Micro flizz®

Módulos rotatorios - Apilables

Realize movimientos circulares de hasta 900° y más, incluso para grandes cargas, utilizando los módulos de rotación igus®.

Módulos rotatorios - Apilables

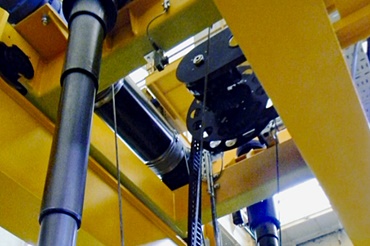

e-spool - Carrete para sumininstro Multiple de energía
