Impresión 3D con varios filamentos

Vida útil extremadamente larga y excelente resistencia gracias a la combinación de materiales

En la impresión multimaterial, se utilizan dos filamentos diferentes para fabricar una pieza en una sola operación. De este modo, en un componente se combinan las ventajas de dos o más materiales diferentes.
igus ha desarrollado un filamento especializado para la ingeniería mecánica conocido como «tribofilamento». Estos filamentos se destacan por su notable resistencia al desgaste y un excelente coeficiente de fricción. No obstante, además del tribofilamento, existen otros filamentos diseñados específicamente para optimizar la resistencia y la rigidez. La impresión multimaterial ofrece la posibilidad de combinar tribofilamentos y otros materiales en una sola pieza, lo que agrega diversas características mecánicas y funcionales a la ya alta resistencia al desgaste.

El nuevo filamento de impresión 3D reforzado con fibra igumid® P190 ha sido especialmente desarrollado como material asociado a iglidur® i190 para la producción de componentes especialmente resistentes y al mismo tiempo optimizados para la fricción en la impresión multimaterial.

Como composición multimaterial, la resistencia al desgaste y la capacidad de deslizamiento del tribofilamento iglidur i190 y la rigidez especial de igumid P190 se combinan en un solo componente. Debido a la impresionante resistencia a la flexión de 237 MPa y el módulo de flexión de 11,5 GPa (impreso en plano, líneas de impresión alineadas para una resistencia óptima, dirección de llenado optimizada), igumid P190 también es adecuado para la producción de componentes estructurales.

Una impresora de cuatro materiales permite combinar los tribofilamentos con hasta otros tres filamentos. El resultado son piezas especiales multifunción que pueden imprimirse de forma rápida y económica en una sola operación.

Los cojinetes inteligentes para mantenimiento predictivo son un excelente ejemplo de la combinación mencionada. Estos cojinetes constan de una carcasa reforzada con fibras para mayor resistencia, tribofilamento en los puntos de tensión y, además, están equipados con sensores que alertan si la pieza se encuentra sobrecargada.
Las piezas resistentes al desgaste con juntas integradas son otro ejemplo destacado de aplicación posible.

¿Tiene alguna aplicación que requiera el uso de piezas multimaterial o tiene alguna pregunta sobre la impresión 3D multimaterial en igus? Estaremos encantados de ayudarle con su proyecto.

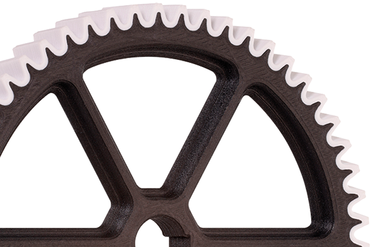

Propiedades mecánicas

Los tribofilamentos se combinan con materiales muy rígidos o flexibles. Esto permite el diseño de componentes extremadamente fuertes, entre otros los fabricados con el método de construcción ligera, en combinación con las ventajas tribológicas de los filamentos de iglidur. La combinación de filamentos de iglidur con materiales flexibles es excelente para la producción de dedos de pinzas, por ejemplo, cuando la superficie de agarre tiene que proporcionar una buena sujeción, pero los componentes móviles tienen que deslizarse.

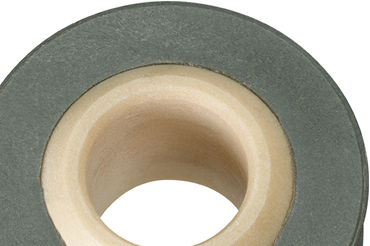

Moldeado por inyección combinado con impresión 3D

Los componentes fabricados a partir de moldeado por inyección e impresión 3D permiten implementar geometrías que solo son posibles con la impresión 3D en combinación con la mayor selección de materiales disponibles en el área de moldeo por inyección, ya que se pueden seleccionar todos los materiales de iglidur.

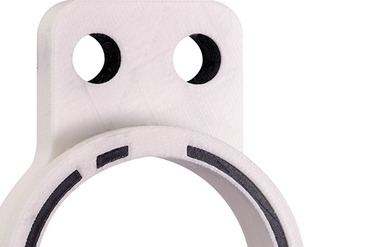

Impresión 3D con funciones inteligentes

La impresión multimaterial permite la producción rápida de piezas resistentes al desgaste con una capa de sensores integrada. Esto da lugar a piezas especiales con una vida útil muy larga que emiten un aviso antes de que se produzca una sobrecarga o cuando se alcanza del límite de desgaste y, por tanto, permiten un mantenimiento predictivo. Más información sobre 3D isense.

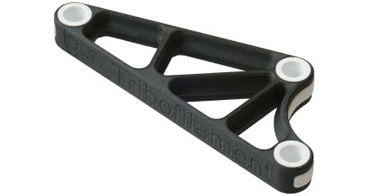

Palanca de desviación

Un componente para la desviación de fuerzas y cuya elevada rigidez protege la articulación de interferencias. Los cojinetes son especialmente suaves, duraderos y resistentes al desgaste. En este caso, una buena solución es la combinación de un filamento reforzado con fibra de carbono, como igumid P150, y un material optimizado tribológicamente, como uno de los tribofilamentos iglidur de igus.

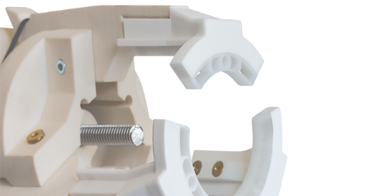

Pinza

El elemento de agarre debe ser lo más ligero posible para cumplir las especificaciones dinámicas, pero también debe ser resistente a la flexión y capaz de agarrar el producto con seguridad a la vez que suavidad. Mientras que el cuerpo de la pinza está hecho de un filamento reforzado con fibra, un filamento flexible permite un agarre seguro gracias a un alto coeficiente de fricción y puede utilizarse en superficies de agarre.

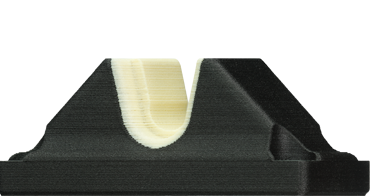

Bloque de soporte para husillos

Los ejes deben ser alojados con una compensación de posibles errores de ángulo y la amortiguación de los impactos. El elemento deslizante iglidur® puede sobremoldearse con un filamento flexible como el TPU con una dureza Shore de 95 A., por ejemplo.
