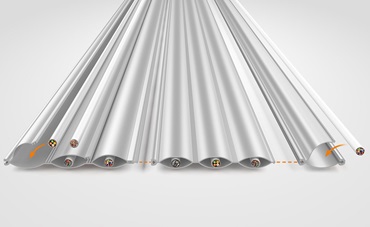

Cable plano e-skin® flat para aplicaciones en salas blancas

>

Principio modular para aplicaciones ISO clase 1: sistema de guía de cable plano con estructura trenzada

► Diseño modular y compacto
► Sustitución rápida de los cables
► Clasificación IPA: EN ISO Clase 1 según DIN 14644-1 para e-skin® flat, informe IG2102-1212
► Sistema completo con certificación UL
► Alta fiabilidad gracias a la estructura trenzada
► Disponible en stock

Configurador de e-skin® flat single pods

Configure y solicite su sistema de guiado e-skin flat en solo unos pasos.

Configurar ahora
El guiado de cables en equipos de automatización y robots para la fabricación de pantallas y semiconductores y para la producción de paneles LCD/LED, debe cumplir criterios especiales en cuanto a la ausencia de partículas. Mientras que las soluciones estándar del mercado utilizan cables planos de un tamaño definido en los que se sueldan los elementos trenzados, el sistema de cadena portacables ultraplano e-skin® se basa en sistemas con compartimentos con opción de apertura. En pocos minutos se pueden cambiar o completar los elementos flexibles trenzados, con o sin conectores, cadenas de refuerzo, mangueras, etc.

Versiones y tamaños

SKF12C.1.1.10

Sistema de guiado de cables planos e-skin® flat ► Ver detalles técnicos

Enviar una solicitud

SKF12O.1.1.10

Sistema de guiado de cables planos e-skin® flat
  • Altura interior: 12 mm
  • Altura exterior: 13 mm
  • Número de secciones: 2
  • Con sistema de apertura
  • Sin cadena de soporte
► Ver detalles técnicos

Enviar una solicitud

SKF15C.1.1.10

Sistema de guiado de cables planos e-skin® flat
  • Altura interior: 15mm
  • Altura exterior: 16 mm
  • Número de secciones: 2
  • Versión sin sistema de apertura
  • No hay cadenas portacables de soporte compatibles disponibles
► Ver detalles técnicos

Enviar una solicitud

NOVEDAD: SKF12C.UL.1.1.10

Sistema de guiado e-skin® flat
  • Diseño: cerrado
  • Sistema completo con certificación UL
  • Altura interior: 12 mm
  • Número de secciones: 2-6
  • Cable ≤ ø: 2-6 mm
  • Disponible a partir de verano de 2022
  •  Solicitar

NOVEDAD: SKF12O.UL.1.1.10

Sistema de guiado e-skin® flat
  • Diseño: cerrado
  • Sistema completo con certificación UL
  • Altura interior: 12 mm
  • Número de secciones: 2-6
  • Cable ≤ ø: 13 mm
  • Disponible a partir de verano de 2022
  •  Solicitar

NUEVO: i.Cee EC.S

i.Cee EC.S
  • Prolongación máxima de la vida útil de e-skin
  • Aumento de la eficacia global de los equipos (OEE) en la sala blanca
  • Disminución de los costes de mantenimiento gracias a las recomendaciones de mantenimiento predictivo
  • Solicitar


¿Por qué escoger el sistema de guiado de cables planos e-skin flat y los elementos trenzados CFCLEAN?


Revolucionando la tasa de rendimiento global


Sistema de guiado de cables planos e-skin® flat Sistema de guiado de cables modular y rellenable de forma flexible
Sistema de guiado de cables planos e-skin® flat Sustitución fácil de cables para unidades recién instaladas, cámaras, etc.
Sistema de guiado de cables planos e-skin® flat Sustitución de cables defectuosos en pocos minutos, ya que los cables no están soldados entre sí
Sistema de guiado de cables planos e-skin® flat No se necesitan confeccionados de cables adicionales
Sistema de guiado de cables planos e-skin® flat

Mantenimiento rápido y fácil, manejo sencillo

Sistema de guiado de cables planos e-skin® flat

Fácil inspección de los cables

Sistema de guiado de cables planos e-skin® flat Los módulos individuales con 1 cámara de cables cada uno se pueden conectar para formar sistemas más amplios
Sistema de guiado de cables planos e-skin® flat

No se requiere un cable plano nuevo, si se va a agregar un cable nuevo

Sistema de guiado de cables planos e-skin® flat

Sin desperdicio en caso de reemplazo, ya que no es necesario reemplazar todo el sistema


Aumentar la productividad de las líneas de producción


Sistema de guiado e-skin® flat Entrega rápida
Sistema de guiado e-skin® flat Sin encolado ni configuración fija, etc. Puede hacer cambios en cualquier momento.
Sistema de guiado e-skin® flat Sin cantidad mínima de pedido ni recargo por pequeñas cantidades
Sistema de guiado de cables planos e-skin® flat Clasificación de sala blanca más alta del suministro de energía
Sistema de guiado de cables planos e-skin® flat Alta fiabilidad gracias a la estructura trenzada chainflex  CFCLEAN especialmente adaptada
Sistema de guiado de cables planos e-skin® flat Breve tiempo de inactividad en caso de mantenimiento o rotura de cables OEM
Sistema de guiado de cables planos e-skin® flat ¡Probado! Más de 50 millones de carreras dobles. 36 meses de garantía
Sistema de guiado de cables planos e-skin® flat Sin necesidad de llevar cables de repuesto, ahorro en costes y espacio de instalación
Sistema de guiado de cables planos e-skin® flat

Máxima disponibilidad gracias a la sustitución simple de elementos defectuosos

En combinación con la estructura trenzada CFCLEAN


  • El sistema no se dobla gracias a los cables con revestimiento rígido
  • Fuerzas de reajuste bajas debido a la estructura de trenzado blando
  • Aprox. un 21% más ligeros que los cables convencionales
  • Un diámetro de los elementos de trenzado un 8% menor que el de los cables con revestimiento disponibles en el mercado
  • CFCLEAN alivia la presión en el carro lineal y reduce la energía de accionamiento necesaria
  • Probado durante 80 millones de ciclos
Sistema de guiado de cables planos e-skin® flat

Más ventajas técnicas

  • NOVEDAD: Sistema completo con certificación UL, un certificado reconocido en todo el mundo
  • Se puede ampliar a voluntad, crece con las necesidades del usuario.
  • Posibilidad de modelo multicapa
  • Terminales apilables y de anchura variable disponibles
  • Cambio rápido y flexible del cableado
  • Sistema modular estándar flexible
  • Sin producción especial
  • 9 dB (A) más silencioso que los cables planos convencionales
  • Un 20% más económico que los cables planos para salas blancas disponibles
  • Diseño autosoportado con opción de cadena de soporte


Laboratorio de pruebas para salas blancas

Desde 2003, en nuevos desarrollos de productos para  salas blancas, igus® ha estado cooperando con el Instituto Fraunhofer de Stuttgart para Tecnología de Producción y Automatización (IPA). El último éxito de esta colaboración: un laboratorio de pruebas para salas blancas en Colonia.

Aplicaciones prácticas

Ejemplo de aplicación de sistema de guiado de cables plano e-skin® flat Weiss GmbH, empresa especializada en la fabricación y desarrollo de componentes para la  tecnología de automatización y líder en el campo de las mesas giratorias de indexación, buscaba un sistema para el guiado de cables que llegara hasta el centro de la herramienta y albergara dos cables sensores y dos mangueras de 4 milímetros de diámetro cada uno. La solución: el sistema de guiado e-skin flat de igus. Vida útil de más de 57 millones de ciclos.


Comparación del sistema de guiado e-skin flat con CFCLEAN con
otras soluciones para salas blancas


⬤⬤⬤⬤⬤ Más adecuado | ⬤ Menos adecuado | ✔ Sí | X No
 Sistema de guiado de cables plano
e-skin flat
Tubo corrugado
e-skin
Cadena portacables
E6/E6.1
Cables convencionales
para salas blancas
 e-skin flatTubo corrugado e-skinSerie E6Cables convencionales para salas blancas
Clase 1 de acuerdo con la norma EN ISO 14644-1
Modularidad ⬤⬤⬤⬤⬤⬤⬤⬤⭘⭘⬤⬤⬤⬤⬤⬤⬤⭘⭘⭘
Componentes sustituibles individualmenteX
Sustitución de los cables, con sistema de apertura⬤⬤⬤⬤⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⬤X
Entrega rápida⬤⬤⬤⬤⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⬤⬤⬤⭘⭘⭘
Mantenimiento fácil⬤⬤⬤⭘⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⬤⬤⭘⭘⭘⭘
Disponible en stockX
Puede acortarse individualmenteX
Puede ampliarse individualmenteXX
Alto índice de productividad⬤⬤⬤⬤⬤⬤⬤⬤⬤⭘⬤⬤⬤⭘⭘⬤⬤⬤⭘⭘
Sin pedido mínimoX
Económica⬤⬤⬤⭘⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⬤⬤⬤⬤⭘⭘
Uso autosoportado⬤⬤⬤⬤⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⬤⬤⬤⭘⭘⭘
Para altas dinámicas⬤⬤⬤⭘⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⬤⬤⬤⬤⭘⭘
Compacto⬤⬤⬤⬤⬤⬤⬤⬤⭘⭘⬤⬤⬤⬤⭘⬤⬤⬤⭘⭘
Peso de llenado⬤⬤⭘⭘⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⬤⬤⬤⭘⭘⭘
36 meses de garantíaX
Ahorro de recursosX
Todo a partir de un mismo proveedor (cadena, cable y conector)
Productos también disponibles individualmenteX
Bajos niveles de ruido y vibraciones⬤⬤⬤⬤⬤⬤⬤⬤⬤⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⭘
Cálculo de la vida útil onlineXXX
Configurador online para la distribución interiorXX
Adecuado para los sectoresProducción eléctrica
Industrias 3C (informática, comunicación y electrónica de consumo)
Pegado y sellado
Distribuidores automáticos
Industria de los semiconductores
Producción de pantallas planas (FPD)
Tecnología médica
Microelectrónica
Inspección óptica automatizada (AOI)
Producción eléctrica
Industrias 3C (informática, comunicación y electrónica de consumo)
Distribuidores automáticos
Corte de vidrio
Industria de los semiconductores
Producción de pantallas planas (FPD)
Microelectrónica
Inspección óptica automatizada (AOI)

Producción eléctrica
Industria de los semiconductores
Producción de pantallas planas
Microelectrónica
Robots para paneles
Packaging
Plotter
Tecnología médica

Producción eléctrica
Industrias 3C (informática, comunicación y electrónica de consumo)
Microelectrónica
Industria de los semiconductores
Producción de pantallas planas (FPD)
 Enviar una consultaPágina del productoEnviar una consultaPágina del producto

Plazos de entrega
Entrega rápida
desde almacén

Los productos salen de fábrica en 24 h.
Sin pedido mínimo
Sin cantidad mínima de pedido
ni precio mínimo en todo el sistema.
Ventaja ecológica
Ventaja ecológica
Haga que igus recicle el e-skin flat al final de su vida útil.
