Sistema de cadena portacables modular e-loop®


igus ha desarrollado el e-loop como una alternativa a la línea de suministro en equipos de perforación , idóneo para aplicaciones tridimensionales, con el fin de guiar de forma segura y fiable los cables en aplicaciones suspendidas.

El sistema e-loop combina las ventajas de una cadena portacables plástica con las de un cordón de tracción de alta resistencia. Dentro de la cadena, el cordón transfiere la fuerza de tracción a los terminales de montaje y a la estructura en general. De esta forma, los cables se mantienen completamente libres de tensión.

La cadena portacables modular hecha de plásticos de alto rendimiento permite un radio de curvatura definido y resiste perfectamente las vibraciones e impactos.

Solicitar información para un proyecto

Mejora tecnológica

Mejora tecnológica

  • Sistema modular de apertura fácil
  • No hay piezas sueltas con el cierre de tornillo opcional
  • Cables o tubos con un diámetro exterior máximo de hasta 76 mm o un radio de curvatura de hasta 500 mm
  • Protección contra los golpes gracias a una estructura exterior robusta hecha de PU
  • Doble protección atornillada de todos los componentes para un funcionamiento fiable
  • Resistente a la suciedad
  • También disponible una versión «drop safe», con una protección adicional mediante bloqueo por tornillo, así como una versión de acero inoxidable.
  • Resistente a las inclemencias meteorológicas

Reducción de costes

Reducción de costes

  • Mantenimiento sencillo
  • Con terminales de montaje que permiten una instalación rápida y fácil
  • Todos los componentes se pueden reemplazar individualmente
  • Sistema de distribución interior de dos cámaras que protege los cables
  • Cables a prueba de fallos con 36 meses de garantía

Testado en el laboratorio de igus®

Testado en el laboratorio de igus®

Ventaja ecológica

Ventaja ecológica

  • Recicle sus cadenas portacables cuando hayan alcanzado el fin de su vida útil como parte del  programa de reciclaje chainge de igus, independientemente de su fabricante, y reciba un vale como parte del programa de reciclaje chainge de igus
  • igus apoya la economía circular de los plásticos  e invierte en el reciclaje químico


White paper: guiado de cables en equipos de perforación

Una alternativa recientemente desarrollada a los cables de equipos de perforación en las plataformas de perforación ofrece una vida útil significativamente más larga en condiciones ambientales extremadamente desfavorables.

En este white paper se tratan los siguientes temas:

  • Áreas de aplicación del e-loop
  • Los cables para equipos de perforación de última generación
  • Prueba de choque para cadenas portacables

Descargar white paper sobre e-loop



El top drive se utiliza para introducir y extraer el tubo de perforación del suelo. Este sistema se desplaza en vertical y recibe la alimentación por parte de los motores y cables de señal correspondientes, que pueden guiarse mediante una cadena portacables o el sistema e-loop.

e-loop y CFSPECIAL5



Estructura del e-loop

El interior del e-loop

El interior consiste en cuatro piezas inyectadas. Dos de ellas forman el travesaño en el eslabón de la cadena y están fijados mediante tornillos. Al estar atornillados, se encuentran bien sujetos en el cordón de tracción.

Protector externo del e-loop

Los protectores externos  hechos de material PU que absorbe los impactos aseguran que la cadena portacables y los cables estén protegidos ante impactos fuertes.

Cordón de tracción del e-loop

Los eslabones individuales de la cadena están sujetos al cordón de tracción de alta resistencia. El cordón en sí es de fibra plástica y permite una carga de tracción de 50 kN.

Terminales de montaje del e-loop

Los terminales de montaje del e-loop son de acero de alta resistencia. El cordón de fibra plástica, que absorbe toda la fuerza de tracción del bucle de servicio, forma parte de la estructura de los terminales.

Montaje de dos eslabones del e-loop
e-loop en la fábrica de igus

Sistema e-loop como una alternativa a los cables de perforación


220 mm - dinámico, con travesaños en todos los eslabones

e-loop 220 mm - dinámico, con travesaños en todos los eslabones

ReferenciaØ InteriorØ ExteriorRadio de curvaturaPeso
ELP.220.01.D150 mm220 mm380 mm≈ 18 kg/m Solicitar



220 mm – estático, con travesaños cada dos eslabones

e-loop 220 mm – estático, con travesaños cada dos eslabones

ReferenciaØ InteriorØ ExteriorRadio de curvaturaPeso
ELP.220.01.S150 mm220 mm175 mm≈ 11 kg/m Solicitar



300 mm - dinámico, con travesaños en todos los eslabones

e-loop 300 mm - dinámico, con travesaños en todos los eslabones

ReferenciaØ InteriorØ ExteriorRadio de curvaturaPeso
ELP.300.01.D230 mm300 mm500 mm≈ 22 kg/m Solicitar



300 mm – estático, con travesaños cada dos eslabones

e-loop 300 mm – estático, con travesaños cada dos eslabones

ReferenciaØ InteriorØ ExteriorRadio de curvaturaPeso
ELP.300.01.S230 mm300 mm210 mm≈ 13 kg/m Solicitar

430 mm: dinámico, con travesaños en todos los eslabones

e-loop 360 mm: dinámico, con travesaños en todos los eslabones

Referencia:Ø InteriorØ ExteriorRadio de curvaturaPeso
ELP.430.01.D360 mm430 mm625 mm  Solicitar

e-loop con ruedas

e-loop con ruedas

En el bucle de servicio pueden incorporarse ruedas para, por ejemplo, facilitar el movimiento en suelo. Un ejemplo de aplicación es la generación de energía para los buques en los puertos.

e-loop con módulo de sujeción

e-loop con módulo de sujeción

Facilita el transporte y la carrera del bucle de servicio, por ejemplo, en plantas de generación de energía, y al combinarse con las ruedas simplifica el manejo del sistema.


Prueba de carga y rotura del e-loop

igus® ejecuta pruebas específicas para aplicaciones en su propio laboratorio para un suministro de energía duradero.

Prueba de carga del e-loop
Prueba continua de un sistema e-loop completamente confeccionado con peso de llenado para 500 t de accionamiento superior. La prueba se llevó a cabo al aire libre con todos los factores ambientales, así como con la simulación de viento y vibraciones.

Resultado: la prueba alcanzó las 40.000 carreras dobles. Las influencias climáticas no afectaron a la funcionalidad del e-loop. Los impactos laterales, los golpes o las vibraciones tampoco interfirieron en el funcionamiento del sistema.
Prueba de rotura del e-loop
Descripción de la prueba: el e-loop se arrojó con fuerza sobre una caja fuerte desde una altura de 10 m.

Resultado: la prueba demostró que el e-loop soporta la colisión sin problemas; su diseño es resistente a los impactos e irrompible.

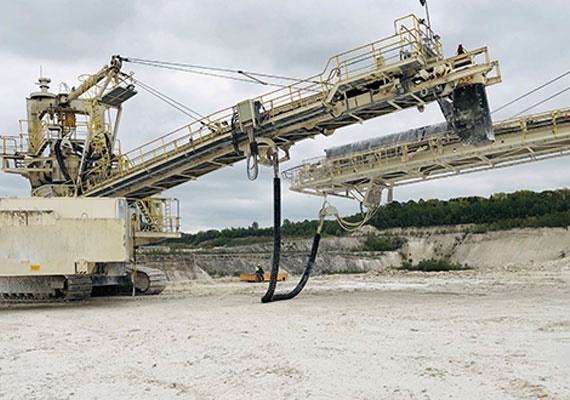

Los proyectos más fascinantes con e-loop

El e-loop puede utilizarse en los siguientes sectores:


Preguntas y respuestas sobre e-loop

¿Cómo puedo guiar energía de manera fiable y segura en aplicaciones en entornos duros? ¿Qué alternativas hay a los bucles de servicio? Con el e-loop, igus® ha desarrollado una alternativa al bucle de servicio que puede guiar cables de manera segura con secciones de conductor grandes y altas cargas en aplicaciones colgantes. Se trata de un sistema de suministro de energía modular que realiza movimientos tridimensionales y puede mover cables con un radio de flexión definido y con sistemas de alivio de tensión. Los cables se pueden utilizar por separado y, de la misma forma que los eslabones, se pueden sustituir en cualquier momento para realizar tareas de mantenimiento.

¿Cómo absorbe fuerzas el e-loop?El nuevo sistema de suministro de energía de igus® está construido alrededor de un cable plástico de alta resistencia que absorbe las fuerzas de tracción de los cables. El cable está compuesto de una fibra de plástico sintética y, por ello, es prácticamente irrompible, resistente a la intemperie, flexible y resistente a la corrosión.

¿Cómo puedo sustituir los cables en el e-loop?Basta con desengancharlo, ponerlo en una superficie plana, destornillarlo, reemplazar el cable o cables, volverlo a atornillar y colgarlo de nuevo. El mantenimiento se convierte en una tarea muy fácil gracias a la estructura modular de la cadena portacables. Por si acaso, siempre hay que disponer de una cadena portacables de recambio para evitar el tiempo de inactividad.

¿Cómo entrega igus® el e-loop y cómo se instala?igus® entrega el e-loop como se prefiera, completamente montado o confeccionado, en una bobina o un palé. El sistema e-loop tiene una rosca en el extremo para un montaje adicional. Nuestro experimentado equipo estará encantado de ocuparse del montaje.


¿Cómo se evita la caída de los componentes? Los eslabones de la cadena están asegurados con tornillos para evitar que ningún componente se caiga.


Instrucciones de montaje de e-loop

Descubra en estas instrucciones cómo montar el sistema e-loop con y sin cables.
