Módulos lineales de correa dentada drylin® ZLW-OD sin lubricación en tamaño 16

Rosca a izquierda y derecha

De marcha opuesta

El nuevo módulo lineal de correa dentada drylin® ZLW-OD con tamaño de instalación 1660, completa la serie de actuadores izquierda-derecha. La estructura resistente basada en el sistema lineal drylin® W sin lubricación, los travesaños de aluminio y la transmisión mediante rodamientos de bolas, permiten un movimiento izquierda-derecha extremadamente rápido con una longitud de carrera de 3.000 mm. El módulo se puede configurar y suministrar listo para conectar con motores paso a paso drylin® NEMA.

Guía lineal sin lubricación basada en el perfil drylin® W

Recorridos de carrera individuales de hasta 3.000 mm

Cargas radiales de hasta 200 N

Motores paso a paso drylin® E (con o sin encoder/ freno)

El envío incluye una brida angular para montaje


Áreas de aplicaciones más frecuentes:Manejo y automatización, máquinas expendedoras, máquinas de carga y descarga

drylin® Alineación de la brida angular
ZLW Versión «02» montada lateralmente, alineación del ZLW en el extremo
drylin® Versión «04» montada horizontalmente, alineación del ZLW en horizontal
ZLW Versión «03» montada en la cara frontal

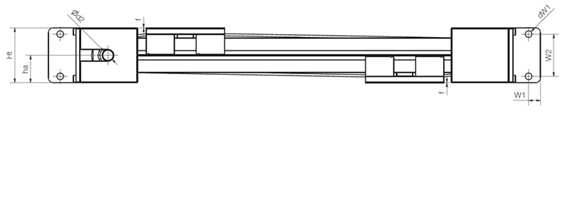

Tamaños [mm]

Nº de art. A Al H Ht E2 E3 L R f lt sg ha lz Longitud de la carrera
-0,3 ±0,15 ±0,15 ±0,15 ±0,3 max.
Entrega en 15-20 días laborables ZLW-1660-OD-02 104 100 70 70 86 82 248 58 0 79 M8 35 36 3000 a petición Añadir al carrito de la compra
Entrega en 15-20 días laborables ZLW-1660-OD-03 104 100 70 70 86 82 248 58 0 79 M8 35 36 3000 a petición Añadir al carrito de la compra
Entrega en 15-20 días laborables ZLW-1660-OD-04 104 100 70 70 86 82 248 58 0 74 M8 35 36 3000 a petición Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog
Nº de art. l2 d2 d T1 T2 WS W1 W2 dw1 IW AW
h9 ±0,25 ±0,25
Entrega en 15-20 días laborables ZLW-1660-OD-02 20 14 M5 - 10 profundidad 65 60 5 15 54 8,5 328 114 a petición Añadir al carrito de la compra
Entrega en 15-20 días laborables ZLW-1660-OD-03 20 14 M5 - 10 profundidad 65 60 5 15 88 8,5 328 75 a petición Añadir al carrito de la compra
Entrega en 15-20 días laborables ZLW-1660-OD-04 20 14 M5 - 10 profundidad 65 60 5 248 70 a petición Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog
