iglidur® P210 - Datos del material

Tabla de materiales

Especificación general

Unidad

iglidur® P

Método de prueba

densidad

g/cm³

1,40

Color

amarillo

máx. Absorción de humedad a 23°C/50% de humedad ambiente.

% en peso

0,3

DIN 53495

Absorción total de humedad máx.

en peso

0,5

Coeficiente de fricción de deslizamiento, dinámico, contra acero

µ

0,07 - 0,19

Valor pv, máx. (seco)

MPa x m/s

0,4

Especificaciones mecánicas

módulo de flexión

MPa

2.500

DIN 53457

resistencia a la flexión a 20°C

MPa

70

DIN 53452

Resistencia a la compresión

MPa

50

presión superficial máxima recomendada (20°C)

MPa

50

Dureza Shore D

75

DIN 53505

Especificaciones físicas y térmicas

Temperatura máxima de aplicación a largo plazo

°C

+100

Temperatura superior de aplicación a corto plazo

°C

+160

Temperatura de aplicación inferior

°C

-40

conductividad térmica

[W/m x K]

0,25

ASTM C 177

coeficiente de dilatación térmica (a +23°C)

[K-1 x 10-5]

8

DIN 53752

Especificación eléctrica

Resistividad volumétrica

Ωcm

> 1012

DIN IEC 93

Resistencia superficial

Ω

> 1011

DIN 53482

Tabla 01: Datos del material

diagrama. 02: Valor pv admisible para iglidur® P210
diagrama. 02: Valor pv admisible para iglidur® P210

diagrama. 01: Valor pv admisible para cojinetes iglidur® P210 con 1 mm de espesor de pared en funcionamiento en seco contra un eje de acero, a +20 °C, instalados en una carcasa de acero

X = velocidad superficial [m/s]
Y = carga [MPa]

Los cojinetes de deslizamiento iglidur® M210 proporcionan al usuario cojinetes versátiles para todo uso, que han demostrado tener una vida útil superior a la media, principalmente en aplicaciones pivotantes con cargas medias de hasta 20MPa.

Presión superficial

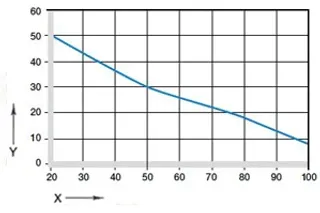

diagrama. 02: presión superficial máxima recomendada en función de la temperatura (50 MPa a +20 °C)

X = temperatura [°C]
Y = carga [MPa]

Especificación mecánica
La presión superficial máxima recomendada representa un parámetro mecánico del material. No se puede utilizar para sacar conclusiones sobre la tribología. la resistencia a la compresión de los cojinetes iglidur® P210 disminuye con el aumento de la temperatura. el diagrama 02 ilustra esta correlación.

Deformación bajo temperaturas

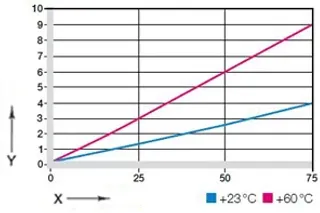

Diagrama 03: Deformación bajo presión y temperatura

X = carga [MPa]
Y = Deformación [%]

diagrama. 03 muestra la deformación elástica de iglidur® P210 bajo carga radial. Bajo la presión superficial máxima recomendada de 50 MPa, la deformación a temperatura ambiente es inferior al 3 %.

Velocidad máxima en superficie

m/s

giratoria

oscilante

lineal

continua

1

0,7

3

a corto plazo

2

1,4

4

Cuadro 02: Velocidad máxima en superficie

Velocidades de deslizamiento admisibles
Los cojinetes iglidur® P210 son cojinetes libres de mantenimiento que han sido desarrollados para velocidades de deslizamiento bajas y medias; los valores máximos especificados en la tabla 02 sólo pueden alcanzarse con una presión superficial muy baja. La velocidad máxima especificada es la velocidad a la que la fricción puede provocar un aumento hasta la temperatura permanentemente admisible.

iglidur® P

Temperatura de aplicación

por debajo de

-40°C

superior, a largo plazo

+100°C

superior, corto plazo

+160°C

protección axial adicional desde

+50°C

Tabla 03: Límites de temperatura

Temperaturas
Incluso con su temperatura máxima de aplicación a largo plazo de +100 °C, iglidur® P210 es adecuado para una amplia gama de aplicaciones. Si aquí se requieren temperaturas aún más elevadas, está disponible el superventas iglidur® G con 130 °C de temperatura máxima de aplicación a largo plazo. Las temperaturas reinantes en el sistema de cojinetes también influyen en el desgaste de los cojinetes; el aumento de las temperaturas implica un mayor desgaste. A temperaturas superiores a +50 °C se requiere una protección adicional.

Coeficientes de fricción velocidad superficial

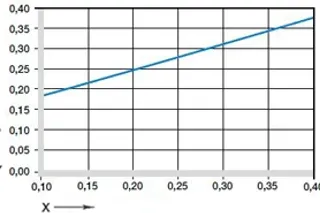

Diagrama 04: Coeficiente de fricción en función de la velocidad superficial, p = 1MPa

X = velocidad superficial [m/s]
Y = coeficiente de rozamiento μ

Fricción y desgaste
Al igual que la resistencia al desgaste, el coeficiente de fricción μ también varía con la carga (gráficas 04 y 05).

Coeficientes de fricción, carga

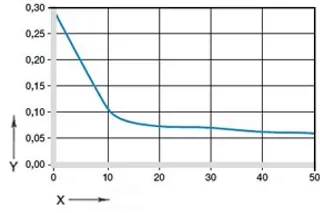

Gráfico 05: Coeficiente de fricción en función de la presión, v = 0,01 m/s

X = Carga [MPa]
Y = Coeficiente de fricción μ

iglidur® P

Seco

grasa

aceite

agua

coeficiente de fricción µ

0,08 - 0,23

0,09

0,04

0,04

Tabla 04: coeficiente de fricción contra el acero
(Ra = 1 µm, 50 HRC)

Desgaste, aplicación giratoria con diferentes materiales de eje

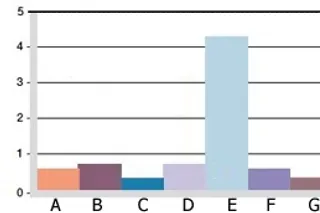

diagrama. 06: Desgaste, aplicación giratoria con diferentes materiales de eje, p = 1 MPa, v = 0,3 m/s

X = material del eje
Y = desgaste [μm/km]

A = aluminio, anodizado duro
B = acero de corte libre
C = Cf53
D = Cf53, cromado duro
E = acero al carbono HR
F = ACERO INOXIDABLE 304
G = acero de alto grado

Materiales del eje
El diagrama. 06 muestra una ampliación de los resultados de las pruebas con diferentes materiales de eje que se llevaron a cabo con cojinetes de deslizamiento iglidur® P210. iglidur® P210 muestra, en general, un desgaste muy reducido con movimientos giratorios bajo una carga radial de 1 MPa. Sólo en combinación con ejes de acero al carbono HR el desgaste es significativamente mayor. En general, el desgaste es mayor con aplicaciones giratorias que con giratorias bajo la misma carga. Esto sólo se invierte a partir de cargas de 25 MPa (diagrama. 07).

Materiales del eje

Medio

Resistencia

Alcoholes

hidrocarburos

-

Grasas, aceites, no aditivados

combustibles

Ácidos diluidos

0

Ácidos fuertes

-

bases diluidas

-

bases fuertes

-

+ resistente 0 condicionalmente resistente - no resistente

Todos los datos a temperatura ambiente [+20 °C]
Tabla 05: resistencia química de iglidur® P

Resistencia química
Los cojinetes iglidur® P210 tienen una buena resistencia a las sustancias químicas. Son resistentes a la mayoría de los lubricantes. iglidur® P210 no es atacado por la mayoría de los ácidos orgánicos e inorgánicos débiles.

Máxima absorción de humedad

a +23 °C/50 % de humedad ambiente

0,3 % en peso

Absorción total máxima de humedad

0,5 % en peso

Tabla 06: Absorción de humedad

Absorción de humedad
La absorción de humedad de los cojinetes iglidur® P210 es de aprox. 0,3 % en un clima normal. El límite de saturación en agua es del 0,5%. Esta baja absorción de humedad está muy por debajo de los valores de iglidur® G.

Influencia de la absorción de humedad

diagrama. 9: Influencia de la absorción de humedad

X = Absorción de humedad [Gew.-%]
Y = Reducción interior ø [%]

Diámetro****d1 [mm]

eje h9**[mm]**

iglidur® P210****E10 [mm]

Carcasa H7**[mm]**

a 3

0 - 0,025

+0,014 +0,054

0 +0,010

> de 3 a 6

0 - 0,030

+0,020 +0,068

0 +0,012

> De 6 a 10

0 - 0,036

+0,025 +0,083

0 +0,015

> 10 a 18

0 - 0,043

+0,032 +0,102

0 +0,018

> 18 a 30 años

0 - 0,052

+0,040 +0,124

0 +0,021

> De 30 a 50 años

0 - 0,062

+0,050 +0,150

0 +0,025

> 50 a 80

0 - 0,074

+0,060 +0,180

0 +0,030

> 80 a 120

0 - 0,087

+0,072 +0,212

0 +0,035

> 120 a 180

0 - 0,100

+0,085 +0,245

0 +0,040

Tabla 07: Tolerancias importantes según ISO 3547-1 tras el montaje a presión

Tolerancias de montaje
Los cojinetes iglidur® P210 son cojinetes estándar para ejes con una tolerancia (mínima recomendada h9) y están diseñados para su montaje a presión en un montaje con tolerancia H7. Después de la instalación en un montaje con dimensiones nominales, el diámetro interior del cojinete con tolerancia E10 se ajusta por sí mismo. Para determinadas dimensiones, la tolerancia se desvía en función del grosor de la pared (véase la gama de productos).
