iglidur® P - Datos del material

Tabla de materiales

Especificación general

Unidad

iglidur® P

Método de prueba

densidad

g/cm³

1,58

Color

color negro

máx. Absorción de humedad a 23°C/50% de humedad ambiente.

% en peso

0,2

DIN 53495

Absorción total de humedad máx.

en peso

0,4

Coeficiente de fricción de deslizamiento, dinámico, contra acero

µ

0,06 - 0,21

Valor pv, máx. (seco)

MPa x m/s

0,39

Especificaciones mecánicas

módulo de flexión

MPa

5.300

DIN 53457

resistencia a la flexión a 20°C

MPa

120

DIN 53452

Resistencia a la compresión

MPa

66

presión superficial máxima recomendada (20°C)

MPa

50

Dureza Shore D

75

DIN 53505

Especificaciones físicas y térmicas

Temperatura máxima de aplicación a largo plazo

°C

+130

Temperatura superior de aplicación a corto plazo

°C

+200

Temperatura de aplicación inferior

°C

-40

conductividad térmica

[W/m x K]

0,25

ASTM C 177

coeficiente de dilatación térmica (a +23°C)

[K-1 x 10-5]

4

DIN 53752

Especificación eléctrica

Resistividad volumétrica

Ωcm

> 1013

DIN IEC 93

Resistencia superficial

Ω

> 1012

DIN 53482

Tabla 01: Datos del material

diagrama. 01: Valor pv admisible para cojinetes de deslizamiento iglidur® P con 1 mm de espesor de pared en funcionamiento en seco contra un eje de acero, a +20 °C, instalados en una carcasa de acero

X = velocidad superficial [m/s]
Y = carga [MPa]

Los cojinetes iglidur® P ofrecen al usuario cojinetes de deslizamiento rentables y libres de mantenimiento. En comparación con iglidur® G, los cojinetes iglidur® P son más adecuados para movimientos giratorios y cargas elevadas.

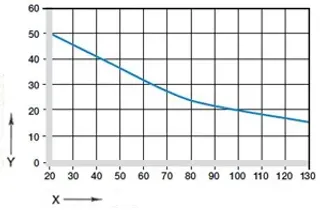

diagrama. 02: presión superficial máxima recomendada en función de la temperatura (50 MPa a +20 °C)

X = temperatura [°C]
Y = carga [MPa]

Especificación mecánica
La presión superficial máxima recomendada representa un parámetro mecánico del material. No se puede utilizar para sacar conclusiones sobre la tribología. la resistencia a la compresión de los cojinetes iglidur® P disminuye con el aumento de la temperatura. diagrama. 02 ilustra esta correlación.

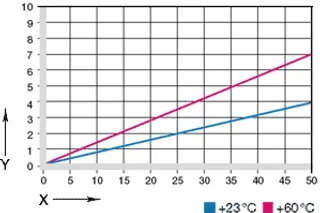

Diagrama 03: Deformación bajo presión y temperatura

X = carga [MPa]
Y = Deformación [%]

diagrama. 03 muestra la deformación elástica de iglidur® P bajo carga radial. Bajo la presión superficial máxima recomendada de 50 MPa, la deformación es inferior al 4 %.

Velocidad máxima en superficie

m/s

giratoria

oscilante

lineal

continua

1

0,7

3

a corto plazo

2

1,4

4

Cuadro 02: Velocidad máxima en superficie

Velocidades de deslizamiento admisibles
Los cojinetes iglidur® P son cojinetes libres de mantenimiento que han sido desarrollados para velocidades de deslizamiento bajas y medias. los valores máximos especificados en la tabla 02 sólo pueden alcanzarse con una presión superficial muy baja. La velocidad máxima especificada es la velocidad a la que la fricción puede provocar un aumento hasta la temperatura permanentemente admisible.

iglidur® P

Temperatura de aplicación

por debajo de

-40°C

superior, a largo plazo

+130°C

superior, corto plazo

+200°C

protección axial adicional desde

+90°C

Tabla 03: Límites de temperatura

Temperaturas
Incluso con su temperatura máxima de aplicación a largo plazo de +130 °C, iglidur® P no se acerca a los valores de iglidur® G. Las temperaturas reinantes en el sistema de cojinetes también influyen en el desgaste de los cojinetes; temperaturas crecientes significan mayor desgaste.

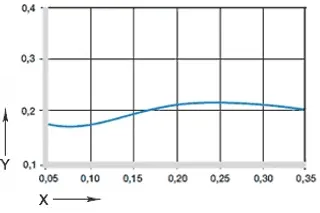

Gráfico 04: Coeficiente de fricción en función de la velocidad superficial, p = 0,75 MPa

X = Velocidad superficial [m/s]
Y = Coeficiente de fricción μ

Fricción y desgaste
El coeficiente de fricción disminuye con el aumento de la carga, al igual que la resistencia al desgaste (diagramas 04 y 05). Los cojinetes de deslizamiento iglidur® P alcanzan un coeficiente de fricción mínimo pronunciado para ejes con un acabado superficial de 0,1 a 0,2 μm. Tanto los ejes más lisos como los más rugosos aumentan significativamente la fricción.

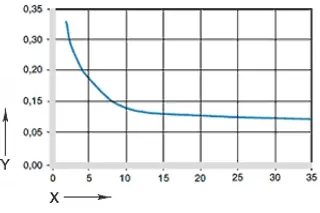

Gráfico 05: Coeficiente de fricción en función de la presión, v = 0,01 m/s

X = Carga [MPa]
Y = Coeficiente de fricción μ

iglidur® P

Seco

grasa

aceite

agua

coeficiente de fricción µ

0,06 - 0,21

0,09

0,04

0,04

Tabla 04: Coeficiente de fricción para iglidur® P contra acero
(Ra = 1 µm, 50 HRC)

Desgaste, aplicación giratoria con diferentes materiales de eje

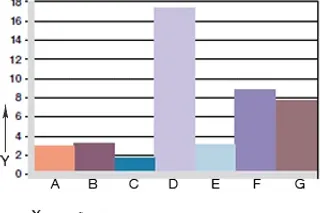

diagrama. 06: Desgaste, aplicación giratoria con diferentes materiales de eje, p = 1 MPa, v = 0,3 m/s

X = material del eje
Y = desgaste [μm/km]

A = aluminio, anodizado duro
B = acero de corte libre
C = Cf53
D = Cf53, cromado duro
E = acero al carbono HR
F = ACERO INOXIDABLE 304
G = acero de alto grado

Materiales del eje
El diagrama. 06 muestra una ampliación de los resultados de las pruebas con diferentes materiales de eje que se realizaron con cojinetes iglidur® P. iglidur® P con ejes de acero al carbono Cf53 y HR presenta un desgaste muy reducido durante los movimientos giratorios. Por el contrario, los cojinetes se desgastan más que otros materiales de eje, especialmente con ejes cromados duros, incluso en el rango de carga más bajo. A una carga de 2 MPa, por ejemplo, el Cf53 es seis veces superior al acero inoxidable 304. Sin embargo, durante los movimientos giratorios, el eje de acero al carbono "blando" HR es significativamente menos favorable que los materiales de eje endurecidos o incluso que los ejes de acero inoxidable 304.

Materiales del eje
Desgaste en aplicaciones pivotantes y giratorias

diagrama. 07: Desgaste en aplicaciones giratorias y rotativas con Cf53 en función de la carga

X = carga [MPa]
Y = desgaste [μm/km]

A= Cf53, giratorio
B= Cf53, giratorio

Medio

Resistencia

Alcoholes

hidrocarburos

-

Grasas, aceites, no aditivados

combustibles

Ácidos diluidos

0

Ácidos fuertes

-

bases diluidas

-

bases fuertes

-

+ resistente 0 condicionalmente resistente - no resistente

Todos los datos a temperatura ambiente [+20 °C]
Tabla 05: resistencia química de iglidur® P

Resistencia química
Los cojinetes iglidur® P tienen una buena resistencia a las sustancias químicas. Son resistentes a la mayoría de los lubricantes. iglidur® P no es atacado por la mayoría de los ácidos orgánicos e inorgánicos débiles.

Máxima absorción de humedad

a +23 °C/50 % de humedad ambiente

0,2 % en peso

Absorción total máxima de humedad

0,4 % en peso

Tabla 06: Absorción de humedad

Absorción de humedad
La absorción de humedad de los cojinetes iglidur® P es de aprox. 0,2 % en un clima normal. El límite de saturación en agua es del 0,4%. Esta baja absorción de humedad está muy por debajo de los valores de iglidur® G.

Influencia de la absorción de humedad

diagrama. 10: Influencia de la absorción de humedad

X = Absorción de humedad [Gew.-%]
Y = Reducción interior ø [%]

Diámetro****d1 [mm]

eje h9**[mm]**

iglidur® P****E10 [mm]

Carcasa H7**[mm]**

a 3

0 - 0,025

+0,014 +0,054

0 +0,010

> de 3 a 6

0 - 0,030

+0,020 +0,068

0 +0,012

> De 6 a 10

0 - 0,036

+0,025 +0,083

0 +0,015

> 10 a 18

0 - 0,043

+0,032 +0,102

0 +0,018

> 18 a 30 años

0 - 0,052

+0,040 +0,124

0 +0,021

> De 30 a 50 años

0 - 0,062

+0,050 +0,150

0 +0,025

> 50 a 80

0 - 0,074

+0,060 +0,180

0 +0,030

> 80 a 120

0 - 0,087

+0,072 +0,212

0 +0,035

> 120 a 180

0 - 0,100

+0,085 +0,245

0 +0,040

Tabla 07: Tolerancias importantes según ISO 3547-1 tras el montaje a presión

Tolerancias de montaje
Los cojinetes iglidur® P son cojinetes estándar para ejes con tolerancia (mínimo recomendado h9) y están diseñados para ser montados a presión en un montaje con tolerancia H7. Después de la instalación en un montaje con dimensiones nominales, el diámetro interior del cojinete con tolerancia E10 se ajusta por sí mismo. Para determinadas dimensiones, la tolerancia se desvía en función del grosor de la pared (véase la gama de productos).
