iglidur® G1 - Datos del material

Datos técnicos

Especificaciones generales

Unidad

iglidur® G1

Método de prueba

densidad

g/cm³

1,58

Color

gris

máx. Absorción de humedad a 23°C/50% de humedad ambiente.

% en peso

0,2

DIN 53495

Absorción total de humedad máx.

en peso

1,7

coeficiente de fricción, dinámico, contra acero

µ

0,10 - 0,29

valor pv, máx. (seco)

MPa - m/s

0,60

Especificaciones mecánicas

módulo de flexión

MPa

11.486

DIN 53457

resistencia a la flexión a +20°C

MPa

178

Resistencia a la compresión

MPa

115

Presión superficial máx. recomendada (+20°C)

MPa

91

Dureza Shore D

81

DIN 53505

Especificaciones físicas y térmicas

Temperatura superior de aplicación a largo plazo

°C

+180

Temperatura de aplicación superior a corto plazo

°C

+220

Temperatura de aplicación inferior

°C

-40

conductividad térmica

[W/m · K]

0,25

ASTM C 177

coeficiente de dilatación térmica (a +23°C)

[K-1 · 10-5]

3,7

DIN 53752

Especificación eléctrica

Resistividad volumétrica

Ωcm

> 109

DIN IEC 93

Resistencia superficial

Ω

> 109

DIN 53482

Tabla 01: Propiedades de los materiales

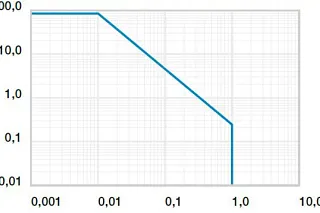

Diagrama 01: Valores pv permitidos para iglidur® G1

Diagrama 01: Valores pv admisibles para cojinetes de deslizamiento iglidur® G1 con un espesor de pared de 1 mm en funcionamiento en seco contra un eje de acero a +20°C, montado en una carcasa de acero.

**Eje X = velocidad superficial [m/s]**Eje Y = carga [MPa]

El perfil de exigencias es exigente: perfeccionamiento integral del exitoso clásico polivalente iglidur® G. Esto se ha logrado sobre todo en lo que respecta a la absorción de humedad, las especificaciones térmicas y la resistencia al desgaste constantemente mejorada. Sólo en términos de impacto, choque y cargas en los bordes no fue posible igualar la robustez de iglidur® G.

Presión superficial

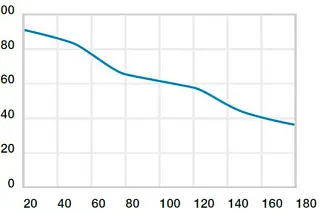

diagrama. 02: presión superficial máxima recomendada en función de la temperatura (91 MPa a +20 °C)

**X = temperatura [°C]**Y = carga [MPa]

Especificaciones mecánicas
La resistencia a la compresión de los cojinetes de deslizamiento iglidur® G1 disminuye con el aumento de la temperatura. el diagrama. 02 ilustra esta relación. A la temperatura de aplicación admisible a largo plazo de +180 °C, la presión superficial admisible es de aproximadamente 40 MPa. La presión superficial máxima recomendada representa un parámetro mecánico del material. De ello no se pueden extraer conclusiones sobre la tribología.

Deformación bajo carga y temperatura

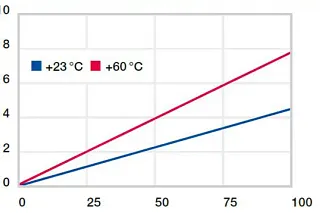

Diagrama 03: Deformación bajo presión y temperatura

**X = carga [MPa]**Y = Deformación [%]

El diagrama 03 muestra la deformación elástica de iglidur® G1 bajo cargas radiales. La deformación plástica es mínima hasta una presión de aproximadamente 100 MPa. Sin embargo, también depende del tiempo de servicio.

Velocidad máxima en superficie

m/s

giratoria

oscilante

lineal

a largo plazo

1,3

1,0

5,0

corto plazo

2,5

1,8

6,0

Cuadro 02: Velocidad máxima en superficie

Velocidades de deslizamiento admisibles
iglidur® G1 ha sido desarrollado para velocidades de deslizamiento bajas y medias. Los valores máximos especificados en la tabla 03 sólo pueden alcanzarse con cargas de presión bajas. A las velocidades especificadas, la fricción puede provocar un aumento hasta el límite de la temperatura permanentemente admisible. En la práctica, estos valores límite no siempre pueden alcanzarse debido a la interacción de diversas influencias.

iglidur® G1

Temperatura de aplicación

por debajo de

-40°C

superior, a largo plazo

+180°C

superior, corto plazo

+220°C

protección axial adicional de

+120°C

Tabla 03: Límites de temperatura

Temperatura
La temperatura ambiente influye mucho en las especificaciones de los cojinetes lisos. Las temperaturas reinantes en el sistema de cojinetes también influyen en su desgaste. El desgaste aumenta con el aumento de la temperatura, y la influencia es especialmente notable a partir de una temperatura de +120 °C. Por encima de 120 °C, también se requiere una fijación adicional del cojinete en el soporte.

Coeficientes de fricción velocidad superficial

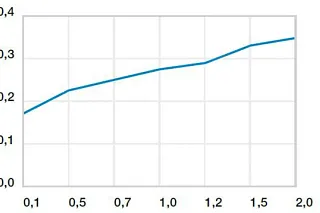

Diagrama 04: Coeficiente de fricción en función de la velocidad superficial, p = 1MPa

**X = velocidad superficial [m/s]**Y = coeficiente de rozamiento μ

Fricción y desgaste
El coeficiente de rozamiento μ de un cojinete de fricción está influido, entre otros factores, por la velocidad superficial y la carga (diagramas 04 y 05).

Coeficientes de fricción, carga

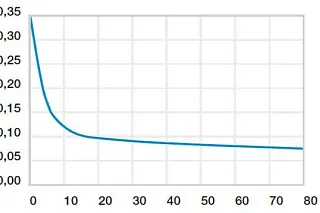

Diagrama 05: Coeficiente de fricción en función de la presión, v = 0,01m/s

**X = carga [MPa]**Y = coeficiente de fricción μ

iglidur® G1

seco

Grasa

aceite

agua

coeficiente de fricción µ

0,13 - 0,32

0,09

0,04

0,04

Tabla 04: coeficiente de fricción contra el acero
(Ra = 1 µm, 50 HRC)

Desgaste, aplicación giratoria con diferentes materiales de eje

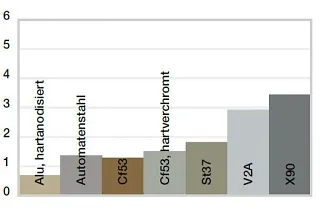

Diagrama 06: Desgaste, girando con diferentes materiales de eje, presión, p = 1MPa, v = 0.3m/s

X = material del eje****Y = Desgaste [μm/km]

Materiales del eje
La fricción y el desgaste también dependen en gran medida de la contraparte. Los ejes demasiado lisos aumentan tanto el coeficiente de fricción como el desgaste del cojinete. Una superficie rectificada con un acabado superficial medio Ra = 0,8 μm es la más adecuada para iglidur® G1. El diagrama. 06 muestra una ampliación de los resultados de las pruebas con diferentes materiales de eje que se realizaron con cojinetes de deslizamiento fabricados con iglidur® G1. Se puede observar que iglidur® G1 consigue resultados de desgaste de buenos a muy buenos con todos los materiales de eje. Los tipos de acero inoxidable son los más propensos a quedarse ligeramente atrás. diagrama. 07 compara el desgaste por rotación y por giro. Como ocurre con muchos materiales iglidur®, la tasa de desgaste es mejor cuando gira.

Materiales del eje

Productos químicos

Resistencia

Alcoholes

+ a 0

hidrocarburos

Grasas, aceites, no aditivados

combustibles

Ácidos diluidos

de 0 a

ácidos fuertes

-

Bases diluidas

bases fuertes

0

+ resistente 0 condicionalmente resistente - no resistente

Todos los datos a temperatura ambiente [+20 °C]
Tabla 04: resistencia química

Absorción de humedad
La absorción de humedad de los cojinetes iglidur® G1 es de aprox. 0,2% en peso en un clima normal. El límite de saturación en agua es del 1,7% en peso. Esto debe tenerse en cuenta en condiciones de funcionamiento adecuadas.

Ø d1**[mm]**

alojamiento H7**[mm]**

cojinete liso F10**[mm]**

eje h9**[mm]**

a 3

+0,000 +0,010

+0,006 +0,046

-0,025 +0,000

> de 3 a 6

+0,000 +0,012

+0,010 +0,058

-0,030 +0,000

> De 6 a 10

+0,000 +0,015

+0,013 +0,071

-0,036 +0,000

> 10 a 18 años

+0,000 +0,018

+0,016 +0,086

-0,043 +0,000

> 18 a 30 años

+0,000 +0,021

+0,020 +0,104

-0,052 +0,000

> De 30 a 50 años

+0,000 +0,025

+0,025 +0,125

-0,062 +0,000

> 50 a 80

+0,000 +0,030

+0,030 +0,150

-0,074 +0,000

> 80 a 120

+0,000 +0,035

+0,036 +0,176

-0,087 +0,000

> 120 a 180

+0,000 +0,040

+0,043 +0,203

+0,000 +0,100

Tabla 05: Tolerancias importantes según ISO 3547-1 después del montaje a presión

Tolerancias de montaje
Los cojinetes iglidur® G1 son cojinetes estándar para ejes con tolerancia h (h9 mínimo recomendado). Los cojinetes están diseñados para ser montados a presión en un montaje con tolerancia H7. Después de la instalación en un montaje con dimensiones nominales, el diámetro interior del cojinete con tolerancia F10 se ajusta automáticamente. Para determinadas dimensiones, la tolerancia se desvía en función del grosor de la pared (véase la gama de productos).
