Información técnica de igubal

Áreas de aplicación

Los elementos de cojinete igubal® pueden utilizarse sin problemas incluso en entornos difíciles. En entornos húmedos o mojados, los cojinetes no sufren corrosión y son resistentes a ácidos débiles y álcalis. Las temperaturas de funcionamiento oscilan entre -40 y +200°C. También hay que destacar la insensibilidad a la suciedad, ya que incluso en condiciones de suciedad extrema, los cojinetes de deslizamiento de los elementos de fricción igubal® no necesitan junta. Esto es válido tanto para el polvo fino como para la suciedad gruesa.

Límites de temperatura para elementos de cojinetes igubal®

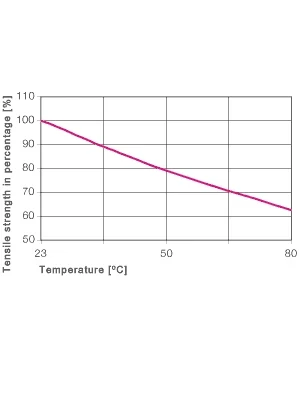

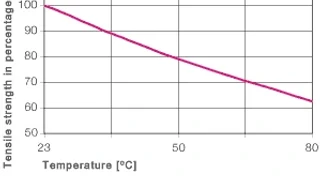

Resistencia a la tracción de la cabeza del vástago

	Temperatura de aplicación en °C
	Estándar	Versión HT	Industria alimentaria
Mínimo	-30	-40	-30
Duración máxima	+80	+200	+100
Máximo, a corto plazo	+120	+240	+110

Tolerancias

Los elementos de cojinete igubal® pueden utilizarse con diferentes tolerancias en función de la aplicación. En el programa estándar, están diseñados con un gran juego de rodamiento, lo que permite un funcionamiento seguro incluso a altas velocidades circunferenciales. El agujero del anillo interior tiene una tolerancia de E10. Los ejes deben tener una tolerancia entre h6 y h9. Las tolerancias pueden consultarse en la tabla. Póngase en contacto con nosotros si necesita tolerancias más estrictas o más amplias para los rodamientos.

Tolerancias del diámetro interior de la bola esférica

Tamaño nominal [mm]	Tolerancia

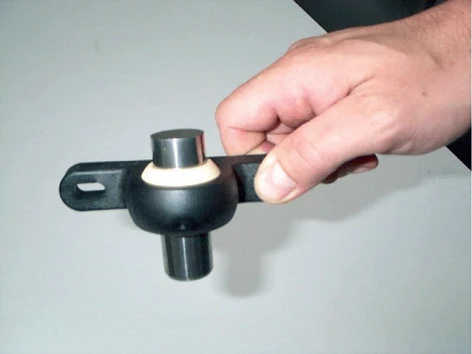

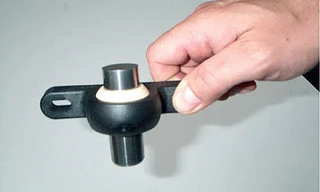

	Cae el calibre del tapón	Varillas de calibre
0-3	x.01	x.05
> 3 a 6	x.02	x.07
> 6 hasta 10	x.02	x.08
> 10 hasta 18	x.03	x.10
> 18 hasta 30	x.04	x.12
> 30 hasta 50	x.05	x.15

Resistencia a los productos químicos

Tanto el casquillo esférico del cojinete hecho de iglidur® W300 como la carcasa hecha de igumid® G son resistentes a álcalis débiles, ácidos débiles, combustibles y todo tipo de lubricantes. La absorción de humedad de igubal® es de alrededor del 1,3 % en peso en un clima normal. El límite de saturación en agua es del 6,5%. Esto debe tenerse en cuenta con las correspondientes influencias ambientales. La versión HT puede utilizarse para una mayor resistencia química.

+ resistente
0 condicionalmente resistente
- inestable

Todos los datos a temperatura ambiente [20°C]

Resistencia química de los elementos de cojinete igubal®

Media	Resistencia
	Estándar	Versión HT	Industria alimentaria
Alcoholes	+ hasta 0	+
Hidrocarburos	+	+	+
Grasas, aceites sin aditivos	+	+	+
Combustibles	+	+
Ácidos diluidos	0 a -	+ hasta 0	0 a -
Ácidos fuertes	-	de + a -
Alcalinos diluidos	+	+	+
Alcalinos fuertes	0	+

Más ventajas

Detectable

Las piezas de los cojinetes de polímero igubal® detectables por metal pueden ser detectadas como partículas extrañas utilizando todos los métodos disponibles en el mercado de la tecnología de detección de metales, garantizando así una alimentación impecable.

Emisiones radiactivas

Las rótulas autoajustables igubal® son resistentes a la radiación hasta una intensidad de 3 x 102 Gy.

Resistencia a los rayos UV

La resistencia a la corrosión de los elementos de cojinete igubal® los hace especialmente interesantes para el uso en exteriores. Los cojinetes igubal® son permanentemente resistentes a la radiación UV. Un pequeño cambio de color (coloración oscura) de la bola esférica debido a la radiación UV y otros efectos de la intemperie no afecta a la especificación mecánica, eléctrica o térmica.

Cargas

La capacidad de carga de los elementos de cojinete igubal®, libres de mantenimiento, es muy elevada a temperaturas ambiente normales. Los elementos de cojinete igubal® absorben elevadas fuerzas y pesan sólo una quinta parte de las carcasas metálicas convencionales. Las excelentes propiedades de amortiguación se deben a que, a diferencia del acero, el material plástico del cojinete de dos piezas puede absorber las vibraciones.

Sin embargo, durante el uso deben tenerse en cuenta las especificaciones específicas del plástico, como la dependencia de la temperatura y el comportamiento de fluencia. Por este motivo, la capacidad de carga de la cabeza de rótula debe comprobarse caso por caso en un ensayo práctico, especialmente en el caso de cargas continuas elevadas, velocidades de carga bajas y temperaturas elevadas.

Coeficientes de fricción y velocidades de deslizamiento

® Una ventaja importante de los elementos de cojinete iglidur® libres de mantenimiento es que los movimientos de rotación rápidos del eje del cojinete tienen lugar directamente en el casquillo esférico del cojinete fabricado en iglidur W300. La ventaja de este cojinete de plástico/acero es que también es posible alcanzar altas velocidades en funcionamiento en seco. Teniendo en cuenta la carga radial, son posibles velocidades máximas de deslizamiento en rotación de hasta 0,5 m/s.

Los movimientos angulares del cojinete esférico, en cambio, tienen lugar en el diámetro exterior esférico de la calota del cojinete.

Los elementos de cojinete igubal® libres de mantenimiento permiten también movimientos lineales del eje sin más.

Pasos de rosca de la cabeza de rótula igubal®

Tipo de rosca	Paso [mm]
M2	0,40
M3	0,50
M4	0,70
M5	0,80
M6	1,00
M8	1,25
M10	1,50
M 10 F	1,25
M12	1,75
M 12 F	1,25
M14	2,00
M16	2,00
M 16 F	1,50
M 18	1,50
M 20	1,50
M 20	2,50
M 22	1,50
M 24	2,00
M 27	2,00
M 30	2,00
