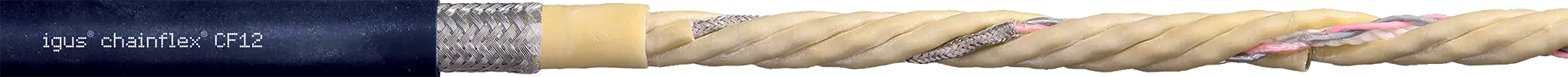

Cable de datos chainflex® CF12

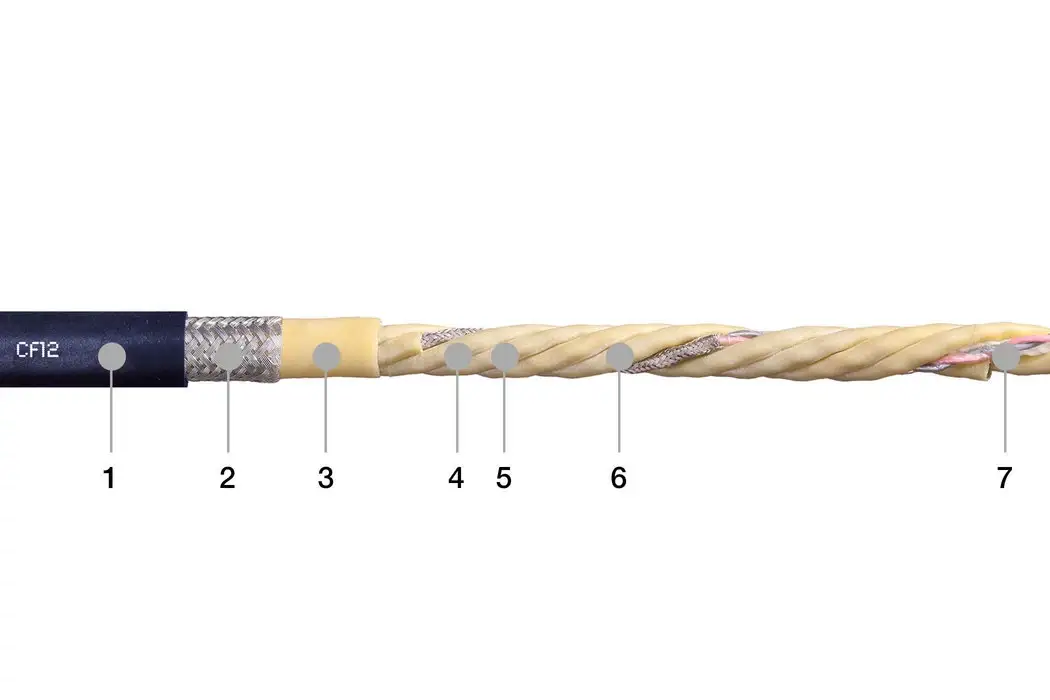

1. Outer jacket: Pressure extruded, halogen-free TPE mixture<br />2. Overall shield: Highly flexible shield consisting of galvanized steel wire braid.<br />3. Inner jacket: Pressure extruded, gusset-filling TPE mixture<br />4. Element jacket: Mechanically high-quality TPE mixture<br />5. Element shield: Aluminum/Polyester tape and extremely bending-resistant braiding made of tinned copper wires.<br />6. Banding: Plastic foil<br />7. Core insulation: Mechanically high-quality TPE mixture<br />8. Conductor: Stranded conductor in especially bendresistant version consisting of bare copper wires<br />9. Strain relief: Tensile stress-resistant centre element

1. Extrusión a alta presión en mezcla de TPE 2. Apantallamiento de acero trenzado de alta resistencia a la flexión 3. Extrusión a alta presión rellenando cavidades 4. 2 conductores trenzados en una capa con una longitud de paso optimizada 5. Cobertura de elemento extruido a presión 6. Filamentos trenzados altamente resistentes a la flexión

1 de 4

Requerimientos: Para aplicaciones de exigencias extremas
Revestimiento exterior: TPE
Apantallamiento
Resistencia al aceite: Resistente al aceite conforme a DIN EN 60811-404, e incluso al bioaceite conforme a VDMA 24568, probado con Plantocut 8 S-MB por DEA.
Libre de halógenos
Libre de siliconas
Libre de PVC
Resistente a los rayos UV
Clase chainflex®: 6.6.4.1

Referencia

Disponible en chainflex® CASE

Áreas de aplicación más frecuentes

Aplicaciones de máxima exigencia
Aplicaciones que necesitan soluciones con una resistencia ilimitada frente al aceite convencional y al bioaceite
Aplicaciones interiores y exteriores expuestas a la radiación ultravioleta
Carreras autosoportadas y aplicaciones con cadenas deslizantes de hasta más de 400 m
Sistemas de almacenamiento y recuperación para almacenes automáticos, unidades de mecanizado/máquinas herramienta, tareas de manipulación rápida, salas blancas, inserción de semiconductores, grúas de exterior, aplicaciones con temperaturas bajas
Compatibilidad electromagnética excelente

Vida útil garantizada conforme a las condiciones de garantía
Más información: Garantía chainflex®

Carreras dobles*					5 millones	7.5 millones	12.5 millones
Temperatura,	v máx. [m/s]		a máx.	Recorrido	rpm	rpm	rpm
desde/hasta [°C]	autosoportada	deslizante	[m/s2]	[m]	[factor x d]	[factor x d]	[factor x d]
-35 / -25					12.5	13.5	14.5
-25 / +90	10	6	100	≤ 400	10	11	12
+90 / +100					12.5	13.5	14.5

* El número de carreras dobles puede ser mayor. Contacte con nosotros para un cálculo individualizado de su aplicación.
