El primer módulo lineal por correa hecho integramente de plástico


ZLW Carbono

Libre de lubricación y componentes metálicos

La combinación del material triboptimizado de la guía lineal drylin® W con los plásticos dry-tech® del carro y travesaños hacen de ZLW-0630-P la primera correa dentada fabricada en plástico y libre de metales. El sistema es extremadamente ligero y completamente libre de mantenimiento gracias al material plástico sólido de los travesaños. Los rodamientos xiros® (que integran bolas de vidrio o plástico) permiten un funcionamiento «en seco» y sin ningún tipo de mantenimiento.



Áreas de aplicación más frecuentes:Manejo, automatización, sistemas de rayos X, sistemas de alta frecuencia, etc.

Módulos lineales ZLW de carbono

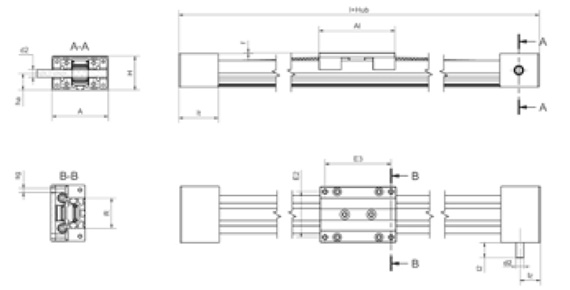

Dimensiones de montaje Dimensiones de montaje

Tamaños [mm]

Referencia A
-0,3
AI H E2
±0,15
E3
±0,15
I R
±0,15
f lt
±0.3
sg ha hc lz l2 d2
4kt

Entrega en 15-20 días laborables ZLW-0630-P 54 60 30 45 51 144 30 2 42 M4 14 13 20 20 6 a petición Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

** Estos valores se obtuvieron con aplicando la carga máx. en una instalación horizontal


Dimensiones de montaje

Referencia X E
±0,2
AP
-1.0
Lp dp n nb nw nh T1
±0,25
T2
±0,25
d
Entrega en 15-20 días laborables ZLW-0630-P variabel 40 52 15 5,5 0 0 0 7 20 21 3,2
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Información técnica

Peso Peso Longitud máx. de la carrera Transmisión Perfil del dentado Correa dentada
sin carrera 100 mm de carrera Material -Anchura -Tensión
[kg] [kg] [mm] [mm/rev] [mm] [N]
Basic 02 P 0,3 0,08 1.000 54 HTD 3M Neopreno con fibras de vidrio 9 25

* Consulte con nuestros ingenieros la posibilidad de incrementar la longitud de la carrera
