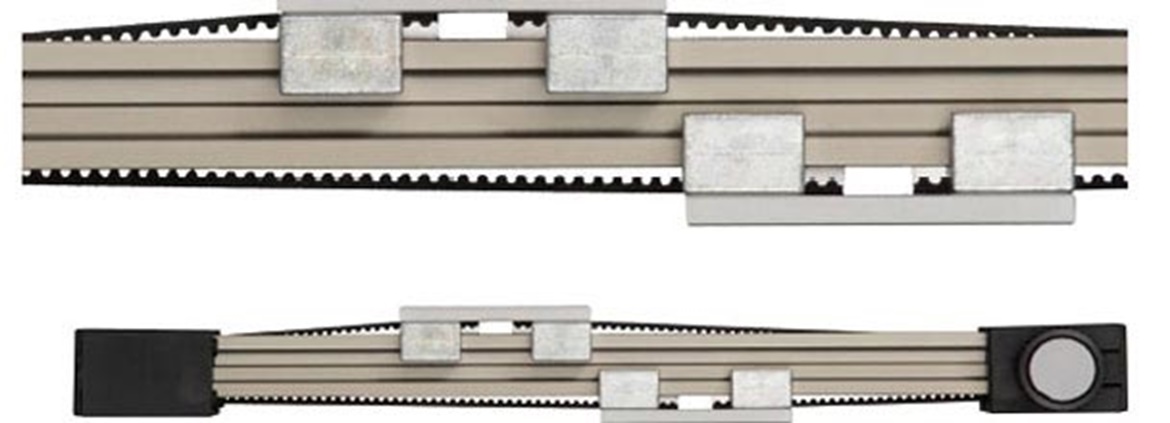

Ahorra espacio: accionamiento contrario para espacios reducidos

Nuevo tamaño de los módulos lineales con correa dentada libres de lubricación y mantenimiento para un posicionamiento izquierda-derecha rápido.

Contraposicionamiento rápido

Ajustes rápidos izquierda-derecha

Diseño compacto y ligero

Brida motor para NEMA23 disponible directamente desde almacén

Versiones básica y estándar disponibles

Incluye brida de soporte para la fijación


Industrias: empaquetado, automatización y manipulación, papel, robótica

Adecuados para estos artículos:

Resumen de la gama de productos drylin® E

Nº Nº A AI H E2 E3 l R f lt sg hs lz l2 d2 Máx.
longitud de carrera
  -0,3     ±0,15 ±0,15   ±0,15   -0,3         h9
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]   [mm] [mm] [mm] [mm]
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-B-60-L (1) 54 60 31 45 51 144 30 1 42 M4 14 20 20 6 1000 a petición Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-B-60-R (1) 54 60 31 45 51 144 30 1 42 M4 14 20 20 6 1000 a petición Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-B-60-L/R (1) 54 60 31 45 51 144 30 1 42 M4 14 20 20 6 1000 a petición Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-S-60-L 54 60 31 45 51 144 30 1 42 M4 14 20 20 8 1000 a petición Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-S-60-R 54 60 31 45 51 144 30 1 42 M4 14 20 20 8 1000 a petición Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-S-60-L/R 54 60 31 45 51 144 30 1 42 M4 14 20 20 8 1000 a petición Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-B-100-L (1) 54 100 31 45 87 144 30 1 42 M4 14 20 20 6 1000 a petición Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-B-100-R (1) 54 100 31 45 87 144 30 1 42 M4 14 20 20 6 1000 a petición Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-B-100-L/R (1) 54 100 31 45 87 144 30 1 42 M4 14 20 20 6 1000 a petición Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-S-100-L 54 100 31 45 87 144 30 1 42 M4 14 20 20 8 1000 a petición Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-S-100-R 54 100 31 45 87 144 30 1 42 M4 14 20 20 8 1000 a petición Añadir al carrito de la compra
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-S-100-L/R 54 100 31 45 87 144 30 1 42 M4 14 20 20 8 1000 a petición Añadir al carrito de la compra
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

(1) Medida d2: 6mm cuadrado / con adaptador Ø10mm y medida X a elegir

Nº de art. d SU SO T1 T2 lz WS W1 W2 W3 dw1 dw2 lW AW
        ±0,25 ±0,25
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-B-60-L (1) 4 21 17 20 21 20 20 20 20 10 5,5 6 260 60
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-B-60-R (1) 4 21 17 20 21 20 20 20 20 10 5,5 6 260 60
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-B-60-L/R (1) 4 21 17 20 21 20 20 20 20 10 5,5 6 260 60
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-S-60-L 4 21 17 20 21 20 20 20 20 10 5,5 8 260 60
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-S-60-R 4 21 17 20 21 20 20 20 20 10 5,5 8 260 60
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-S-60-L/R 4 21 17 20 21 20 20 20 20 10 5,5 8 260 60
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-B-100-L (1) 4 21 17 20 21 20 20 20 20 10 5,5 6 260 60
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-B-100-R (1) 4 21 17 20 21 20 20 20 20 10 5,5 6 260 60
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-B-100-L/R (1) 4 21 17 20 21 20 20 20 20 10 5,5 6 260 60
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-S-100-L 4 21 17 20 21 20 20 20 20 10 5,5 8 260 60
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-S-100-R 4 21 17 20 21 20 20 20 20 10 5,5 8 260 60
Salida desde 10 días laborables. Envío Standard: +2/3 días. Express: +1/2 días ZLW-0630-OD-02-S-100-L/R 4 21 17 20 21 20 20 20 20 10 5,5 8 260 60
Más información sobre el producto seleccionado:
3D-CAD 3D-CAD
Solicitud de muestra Solicitud de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

*Versión básica: incluye un adaptador cuadrado de plástico de 6 mm para un eje redondo de 10 mm de diámetro
(1) Medida d2: 6mm cuadrado / con adaptador Ø10mm y medida X a elegir
