Serie 240AG

Aquí puede configurar su sistema de cadenas portacables. Todos los datos introducidos y todas las modificaciones se transfieren a la lista de piezas que se encuentra al final de la página.

Serie 240AG - cadena portacables con sistema de apertura en el radio interior

Elementos de deslizamiento Auto-Glide para la Serie 200. Elementos de deslizamiento de plástico especiales están montados lateralmente sobre el eslabón cada 1,000 - 2,000 mm. Permiten un guiado lateral preciso y un deslizamiento suave de la cadena portacables.

Anchuras interiores disponibles Bi: 25 a 125mm
Radios de curvatura disponibles R: de 55 a 125 mm.
Paso: 46 mm por eslabón = 22 eslabones/m

La serie 240AG es adecuada para los siguientes tipos de aplicaciones:

Horizontales: aplicaciones deslizantes

Cuándo utilizar la serie 240AG

Para carreras largas
Sin apertura fácil
Sistema de alivio de tensión integrado en el área de conexión
División interior únicamente con separadores
Larga vida útil
Fácil de manejar

Cuándo no utilizar la serie 240AG

Si se requiere una cadena portacables con eslabones sin apertura a presión
Series 200AG
Si se requiere una máxima estabilidad
Sistema E4, series 210
Si se requiere protección contra las virutas
Tubos portacables E2, R48
Para aplicaciones muy simples
cadena fácil, E 200

Programa de suministro y medidas de montaje


Art. n.º :

Ancho interior Bi [mm]:
Radio de curvatura R [mm]:
Recorrido S [mm]:
Longitud de la cadena^** [mm]:
Número de eslabones :
Ancho exterior Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
Hi [mm]:
Ha [mm]:
Peso por eslabón [g]:
Peso [kg/m]:

** El largo calculado corresponde al largo de la cadena sin los soportes de montaje.

Índice de precios:

Principio de apertura :

Contacto personal

Ejemplos de aplicación 3D-CAD Pedido de muestras y catálogo Llamada de Expert para Cadenas Portacable Cálculo de vida útil Archivo PDF Preguntas al experto en el producto

Construír con igus®

7 anchuras y 4 radios de curvatura

Serie 240 como cadena portacables principal

Especialmente apropiada para carreras largas

Indicaciones de montaje

Datos técnicos

Descargas de tracción

Configurar la subdivisión interior y los cables

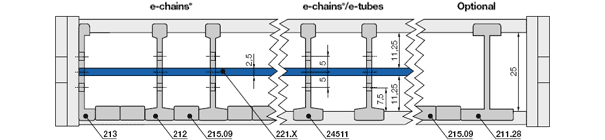

Variante 1 - Separadores

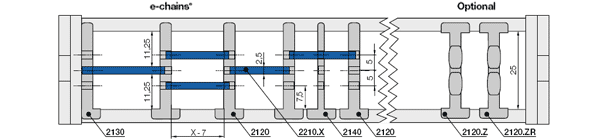

Variante 2: Bandejas de ancho completo

Variante 3: Bandejas

Programa de suministro


suelto	montado
Por . eslabón

Use el Configurador para la subdivisión del espacio interior y para el llenado con cables.

Acceder al configurador


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Art. n.º :
Anchura [mm]:

Pc. Añadir a la lista de piezas

Online Services:

Los separadores son al mismo tiempo la única opción para dividir el interior de la cadena sin apertura fácil del tipo 200. Los separadores con base ancha (no de la serie 200) restringen la distancia entre 2 travesaños de 26 mm. Los distanciadores, asumen la misma función Ambos son especialmente utilizados.

Programa de suministro


suelto	montado
Por . eslabón

Use el Configurador para la subdivisión del espacio interior y para el llenado con cables.

Acceder al configurador


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Anchura [mm]:
Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Art. n.º :
Anchura [mm]:

Pc. Añadir a la lista de piezas

Online Services:

Esta opción solamente está disponible para cadenas portacables con apertura a presión 35/36. Es recomendable si se utilizan cables delgados múltiples con diámetros similares o idénticos. Estas versiones llenan la anchura interior completa de la Cadena.

Programa de suministro


suelto	montado
Por . eslabón

Use el Configurador para la subdivisión del espacio interior y para el llenado con cables.

Acceder al configurador


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Anchura [mm]:
Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Art. n.º :
Anchura [mm]:

Pc. Añadir a la lista de piezas

Online Services:

Esta opción solo está disponible para cadenas con apertura a presión de las series 2400/2500. Resulta una alternativa práctica para aplicaciones con muchos cables pequeños de diferentes diámetros. Puede aplicarse tanto una separación de ancho completo como parcial.

Elementos de unión

Terminal de plástico, oscilante	Terminal de plástico, rígido	KMA - oscilante	Terminal KMA rígido

Acero

suelto	montado

oscilante

Para carreras cortas y largas

Para espacios reducidos

Resistente a la corrosión

Para extremos rígidos

Montaje suspendido/vertical sin soporte


:
Art. n.º :
A [mm]:
Número de dientes :

Descargas de tracción

suelto	montado

Para extremos rígidos

Para carreras verticales colgantes o invertidas

Para altas aceleraciones

Resistente a la corrosión

Si el primer eslabón de la cadena debe ser oscilante

En caso de aplicaciones deslizantes


:
Art. n.º :
A [mm]:
Número de dientes :

Descargas de tracción

suelto	montado

oscilante

Para aplicaciones con carreras largas

Para espacios reducidos

Resistente a la corrosión

"Apilables"

Tornillo de conexión en el exterior de la sección del conector de la cadena

Para extremos rígidos

Montaje suspendido/vertical sin soporte

Para largos recorridos guiados


:
Art. n.º :
A [mm]:
B [mm]:

Descargas de tracción

suelto	montado

Para extremos rígidos

En caso de carreras suspendidas y verticales

Para altas aceleraciones

Resistente a la corrosión

Montaje universal

"Apilables"

Tornillo de conexión en el exterior de la sección del conector de la cadena

Si el primer eslabón de la cadena debe ser oscilante

En caso de aplicaciones deslizantes


:
Art. n.º :
A [mm]:
B [mm]:

Descargas de tracción

suelto	montado

Una sola pieza

Con conductividad electroestática

Doble número de tornillos/agujeros

Variedad de piezas

Dificultad pre-montaje

Art. n.º :

A [mm]:

B [mm]:

Descargas de tracción

Lista de piezas

Contacto personal

Términos comerciales generales Impresión Notas generales Declaración sobre la protección de datos privados

Material eslabones	igumid G
Temperatura admisible mín. [°C]	-40
Temperatura admisible máx. [°C]	120
Aceleración FLG máx. [m/s²]	0
Aceleración FLB máx. [m/s²]	0
Clase de inflamabilidad eslabones	VDE 0304 IIC UL94 HB
